Powermax30 XP Manual de servicio 808153 199
8 – Piezas

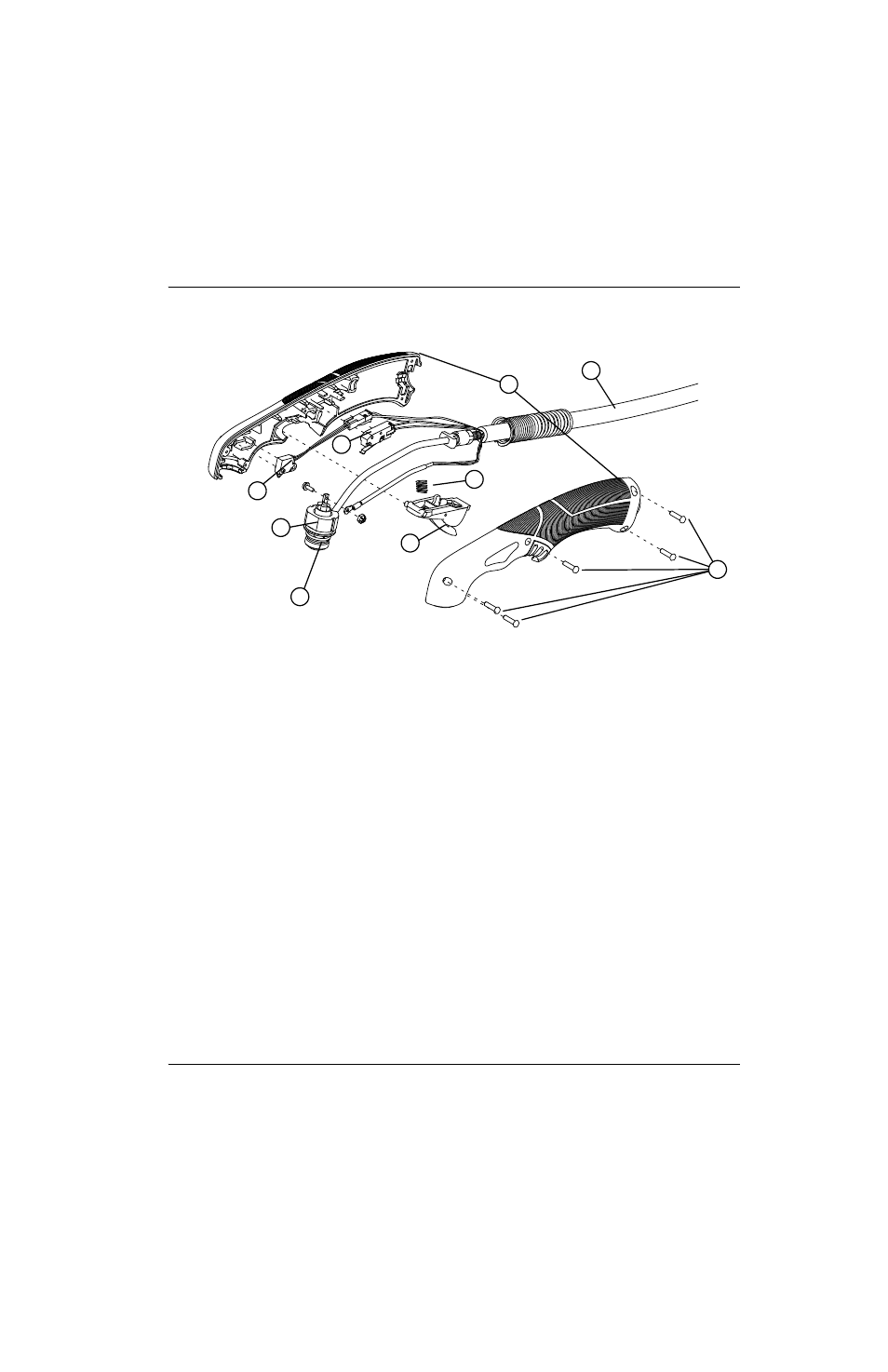

Piezas antorcha manual Duramax LT
La antorcha manual y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por
componentes individuales.
Componente Número juego Descripción
428174* Juego: conjunto de cables y mangueras de la antorcha manual Duramax LT con
cables y mangueras de 4,6 m
1 228109 Juego: interruptor de sensado capuchón antorcha
2 428162 Juego: interruptor de arranque antorcha
3 428178 Juego: cuerpo de antorcha Duramax LT (incluye Oring)
4 428179 Juego: repuesto de Orings p/cuerpo de antorcha
5 428156 Juego: gatillo antorcha y resorte
6 428182 Juego: repuesto de resortes gatillo antorcha
7 428177 Juego: manija antorcha Duramax LT (con tornillos)
8 428181 Juego: repuesto de tornillos manija antorcha Duramax LT
9 428176 Juego: cables y mangueras de la antorcha Duramax LT, 4,6 m, con pasacables
* El conjunto de cables y mangueras de la antorcha incluye un juego de consumibles de uso general (estándar):
 electrodo (420120)*
 anillo distribuidor (420211)
 capuchón de retención (420114)
 boquilla (420118)*
 escudo frontal (420116)
† Pida la boquilla de uso general (estándar) y el
electrodo juntos por el juego 428243. Este juego
contiene 2 boquillas y 2 electrodos. Reemplazar la
boquilla y el electrodo al mismo tiempo.
1
3
5
7
9
4
8
2
6
