Powermax30 XP Manual de servicio 808153

39

3 – Montaje de la antorcha

Consumibles de uso general (estándar)

Usar consumibles de uso general (estándar) para cortar metales más gruesos que no necesiten cortes de detalles
precisos. (Ver

Configuraciones de voltaje en la página 27 y Instrucciones para la operación del sistema en la página 53).

Este juego incluye electrodo, anillo distribuidor, boquilla de uso general, capuchón de retención y escudo frontal.
La boquilla de uso general debe instalarse solo con el escudo frontal, no el deflector.

No se recomienda el corte a 120 V con consumibles de uso general.

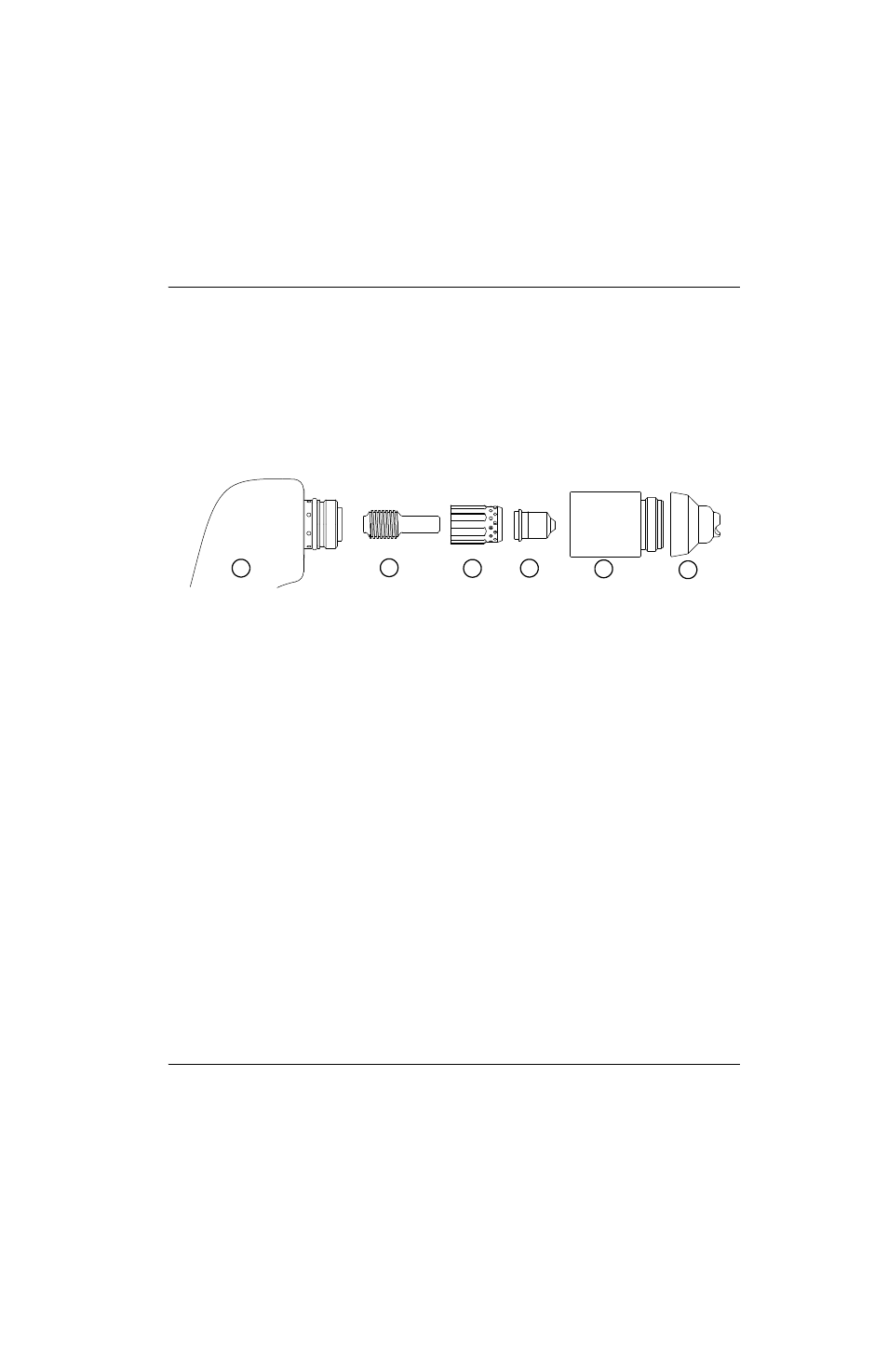

Figura 3 – Juego de consumibles de uso general (estándar)

* Pida la boquilla de uso general (estándar) y el electrodo juntos por el juego 428243. Este juego contiene 2 boquillas y 2 electrodos.

Reemplazar la boquilla y el electrodo al mismo tiempo.

5

4

3

2

1

6

1

Antorcha

2

Electrodo (420120)*

3

Anillo distribuidor (420211)

4

Boquilla (420118)*

5

Capuchón de retención (420114)

6

Escudo frontal (420116)
