Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía

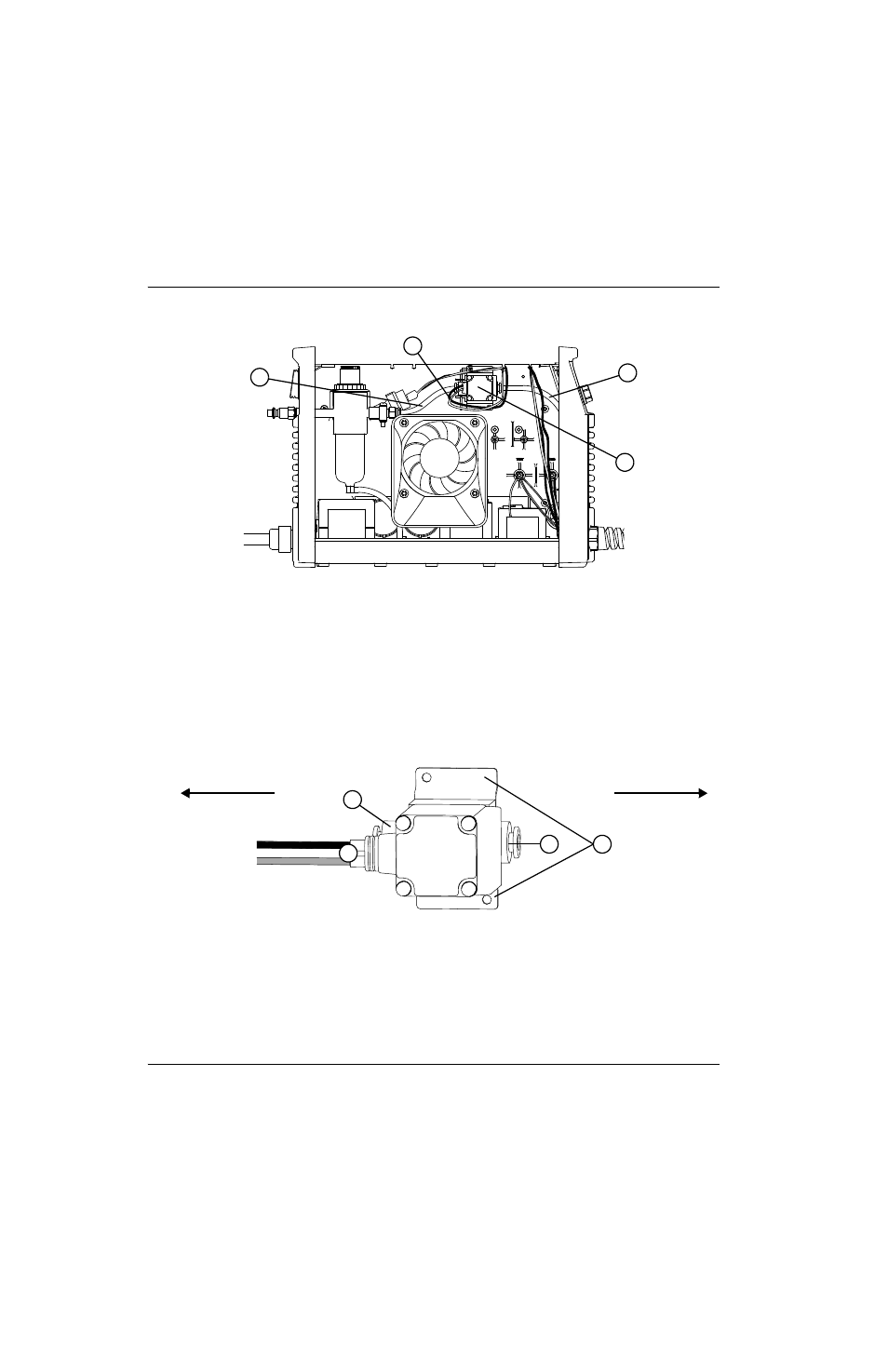

Figura 64
5. Quitar los 2 tornillos que sujetan el soporte de la válvula solenoide al panel central.
6. Orientar la nueva válvula solenoide de modo que el par de cables rosado y gris que va a J6 quede en el lado del
la válvula que da al panel trasero.
Figura 65
7. Alinear los orificios del soporte de la válvula con los orificios del panel central y enroscar los 2 tornillos con un valor
de torsión de 11,5 kg·cm.
2
1
4
3
1
Manguera alimentación de gas (lado panel trasero)
2
Válvula solenoide
3
Manguera alimentación de gas (lado panel frontal)
4
Par de cables J6
1
3
2
1
(Panel trasero)
(Panel frontal)
1
Conector de acople a presión
2
Par de cables rosado y gris J6
3
Soporte válvula solenoide
