Powermax30 XP Manual de servicio 808153 29
2 – Instalación de la fuente de energía
Requisitos a la conexión a tierra
Para garantizar la seguridad del personal, la operación adecuada y reducir la interferencia electromagnética (EMI), poner
a tierra el sistema como sigue.
 El sistema debe conectarse a tierra a través del cable de alimentación conforme a los códigos nacionales y locales
de electricidad.
 El servicio monofásico debe ser de tres alambres con un cable verde (CSA) o verde/amarillo (CE/CCC) a tierra de
protección y cumplir los requisitos locales y nacionales. No usar un servicio de dos alambres.
 Para más información, consultar el Manual de Seguridad y Cumplimiento (80669C).
Consideraciones del cable de alimentación
El sistema se envía con la configuración de cables de alimentación CSA, CE o CCC. Para información de los números
de pieza, ver
Exterior trasero en la página 193.

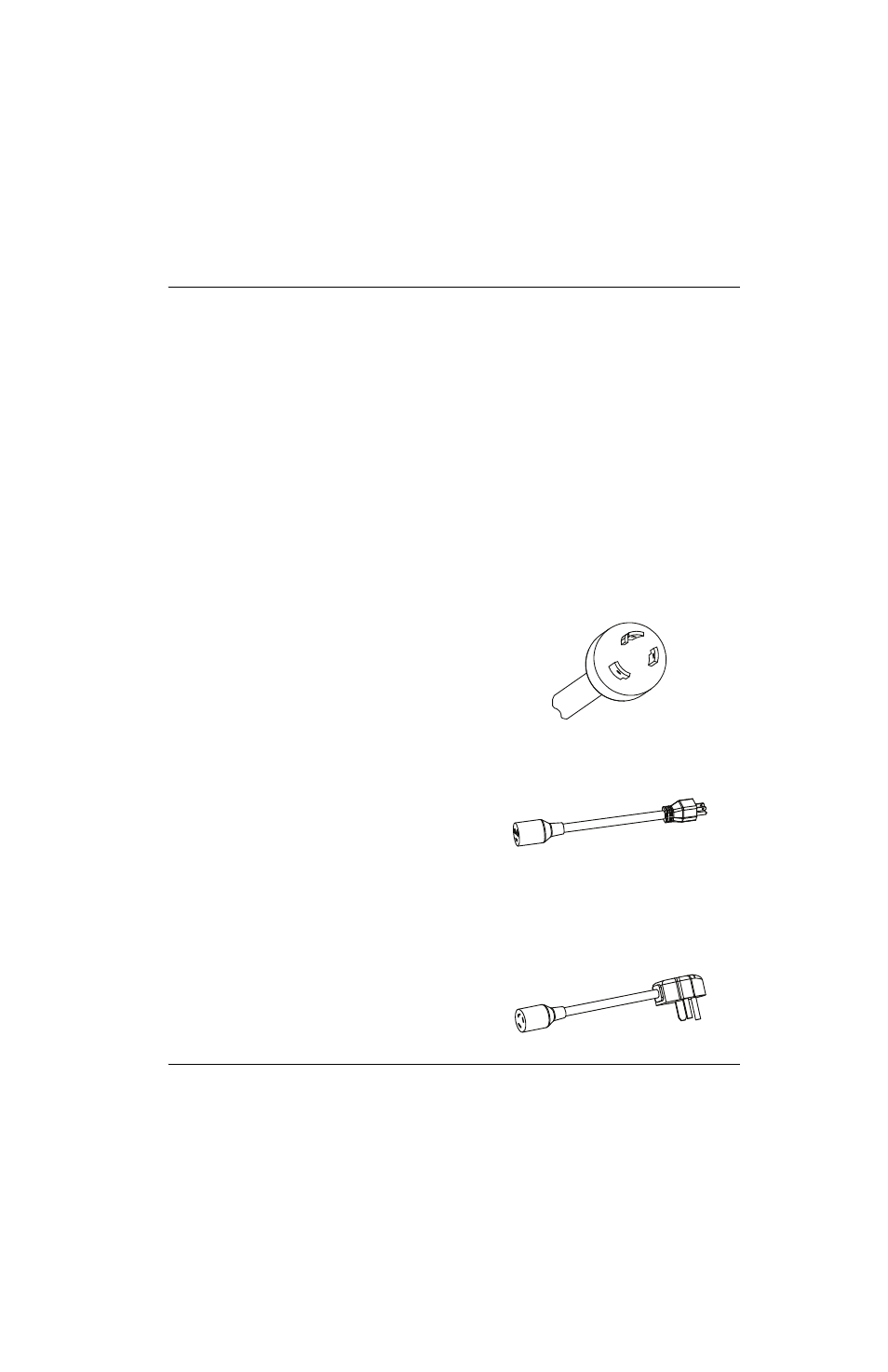

Cables de alimentación y enchufes CSA
Las configuraciones CSA incluyen el enchufe y adaptadores siguientes.
 El cable de alimentación está dotado de un
enchufe de giro y bloqueo (NEMA L6-20P),
adecuado para usarse en un circuito de
240 V / 20 A con tomacorriente de giro y bloqueo.
 Para operar el sistema en un circuito de amperaje
más bajo, conectar el terminal hembra del
adaptador de enchufe de 120 V / 15 A
(NEMA 5-15P) al enchufe de giro y bloqueo
de la fuente de energía.
 No poner la perilla de ajuste de amperaje a más de
20 A porque se puede disparar el interruptor. Ver
Ajustar la presión de gas y la corriente de salida en
la página 50.
 Para operar el sistema en un circuito de
240 V / 20 A, conectar el terminal hembra del
enchufe de 240 V / 20 A (NEMA 6-50P) al
enchufe de giro y bloqueo de la fuente de energía.
