Powermax30 XP Manual de servicio 808153

161

6 – Reemplazo de componentes de la fuente de energía

9. Halar la perilla de ajuste de amperaje del frente de la fuente de energía para quitársela al panel frontal. (No lleva

tornillo de sujeción). Apartar la perilla.

10. Quitar los 3 tornillos que sujetan la tarjeta de control vieja y sacarla del panel frontal. Apartar el panel de control con

sus tornillos.

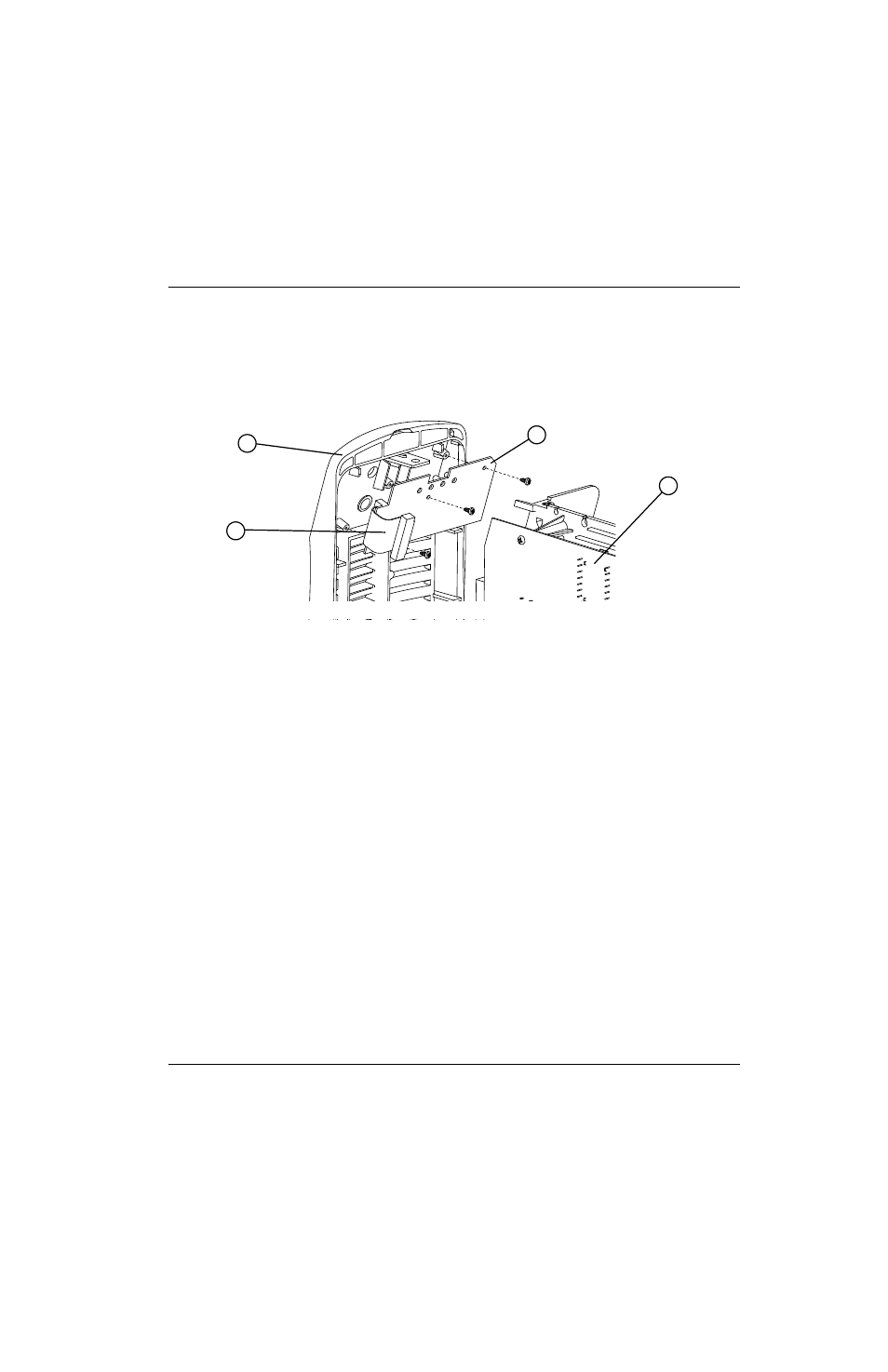

Figura 86

11. Desconectar los cables y mangueras de la antorcha de la fuente de energía. Ver Quitar los cables y mangueras de la

antorcha y el pasacables en la página 140.

12. Desconectar el cable de masa de la fuente de energía. Ver Quitar e instalar el cable de masa en la página 173.

Instalar el panel frontal

1. Meter a la fuerza el panel frontal nuevo en la base de la fuente de energía para volver a enganchar los resortes.

2. Apretar el tornillo de sujeción con un valor de torsión de 8,1 kg·cm.

3. Atornillar la tarjeta de control con los tres tornillos de sujeción al panel frontal nuevo.

4. Meter la perilla de ajuste de amperaje en el poste correspondiente del panel frontal nuevo.

5. Conectar de nuevo el cable de masa y los cables y mangueras de la antorcha. Ver Quitar e instalar el cable de masa

en la página 173 e

Instalar los cables y mangueras de la antorcha y el pasacables en la página 144.

6. Conectar el cable de cinta del panel de control a la tarjeta de alimentación y empujar los seguros hacia arriba para

sujetarlo.

7. Efectuar los siguientes procedimientos:

a. Ver Instalar la barrera componente en la página 99.

b. Ver Instalarle la cubierta a la fuente de energía en la página 97.

c. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía

en ON (I) (encendido).

1

2

3

4

1

Panel frontal

2

Cable de cinta

3

Tarjeta de alimentación

4

Tarjeta de control
