Powermax30 XP Manual de servicio 808153

113

6 – Reemplazo de componentes de la fuente de energía

Reemplazar el interruptor de energía

1. Efectuar los siguientes procedimientos:

a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente

de energía y la alimentación de gas.

b. Ver Quitarle la cubierta a la fuente de energía en la página 96.

c. Ver Quitar la barrera componente en la página 98.

2. Desconectar el cable a tierra de la presilla sujetacables que está cerca de la parte de arriba del panel trasero.

Ver la

Figura 41.

3. Separar ligeramente la parte de arriba del panel trasero de la fuente de energía para desconectar los 4 cables que

están por detrás del interruptor de energía.

4. Oprimir con un destornillador plano pequeño una de las orejetas encima del interruptor de energía para sacar esa

esquina del panel trasero.

5. Oprimir la otra orejeta encima del interruptor de energía para sacarla del panel trasero. Asegurarse de que la primera

orejeta no se enganche de nuevo al liberar la segunda.

6. Repetir estos mismos pasos para sacar la parte de abajo del interruptor de energía. Quitar del todo el interruptor

del panel.

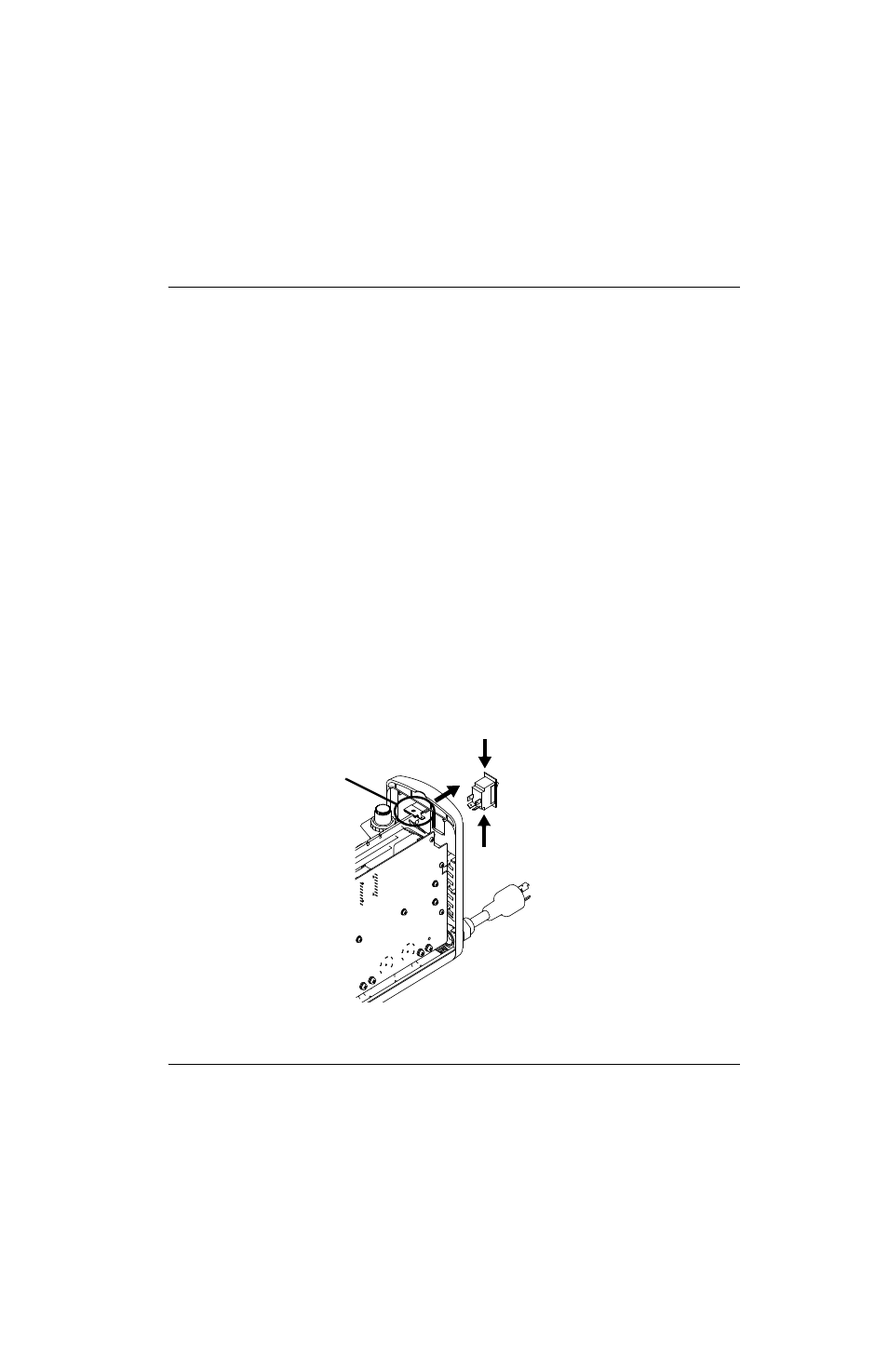

Figura 41

Número juego

Descripción

428235

Juego: interruptor de energía

Presilla sujetacables a tierra
