Powermax30 XP Manual de servicio 808153

5 – Localización de problemas y ensayos al sistema

7. Chequear la resistencia en los 2 puntos de medición de arranque de la antorcha de la tarjeta de alimentación.

a. Con el gatillo halado, la resistencia deberá ser 10 Ω o menor.

b. Con el gatillo suelto, el circuito deberá dar una lectura de cerca de 3 kΩ.

8. Si esta prueba falla, comprobar el interruptor de arranque y los cables de la antorcha.

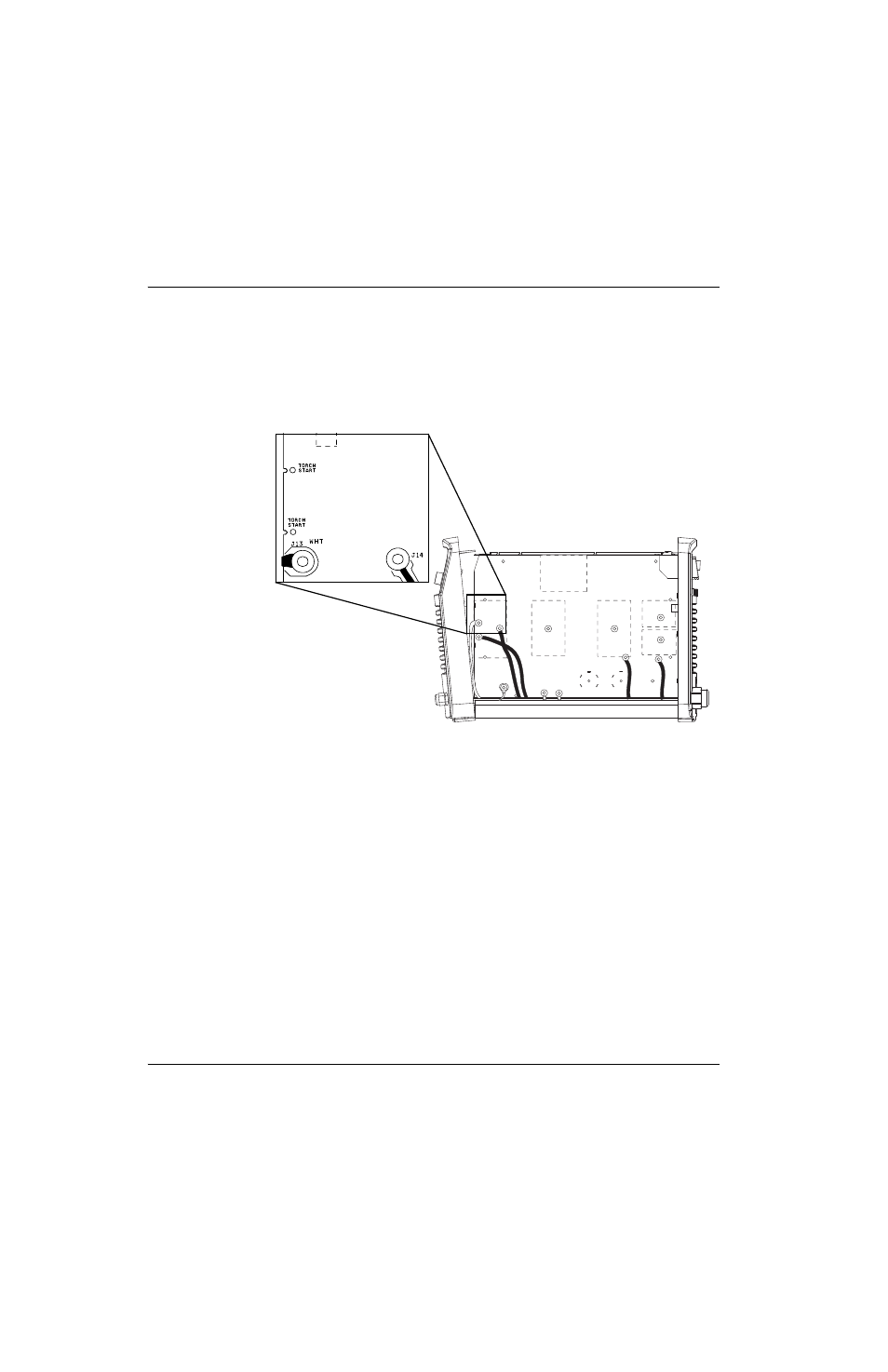

Figura 21

9. Poner la energía en ON (encendido) (I).

10. Medir el pin 16 de J7 a tierra. (Ver Prueba 2 – chequeos de voltaje tarjeta de alimentación en la página 83).

a. La medición deberá dar 0 VCD para el circuito abierto con el gatillo halado.

b. Con el gatillo suelto, la medición deberá dar 3,2 VCD para el circuito cerrado.

11. Si los valores no dan bien, reemplazar la tarjeta de alimentación. (Ver Quitar la tarjeta de alimentación en la

página 117).
