5 – Localización de problemas y ensayos al sistema

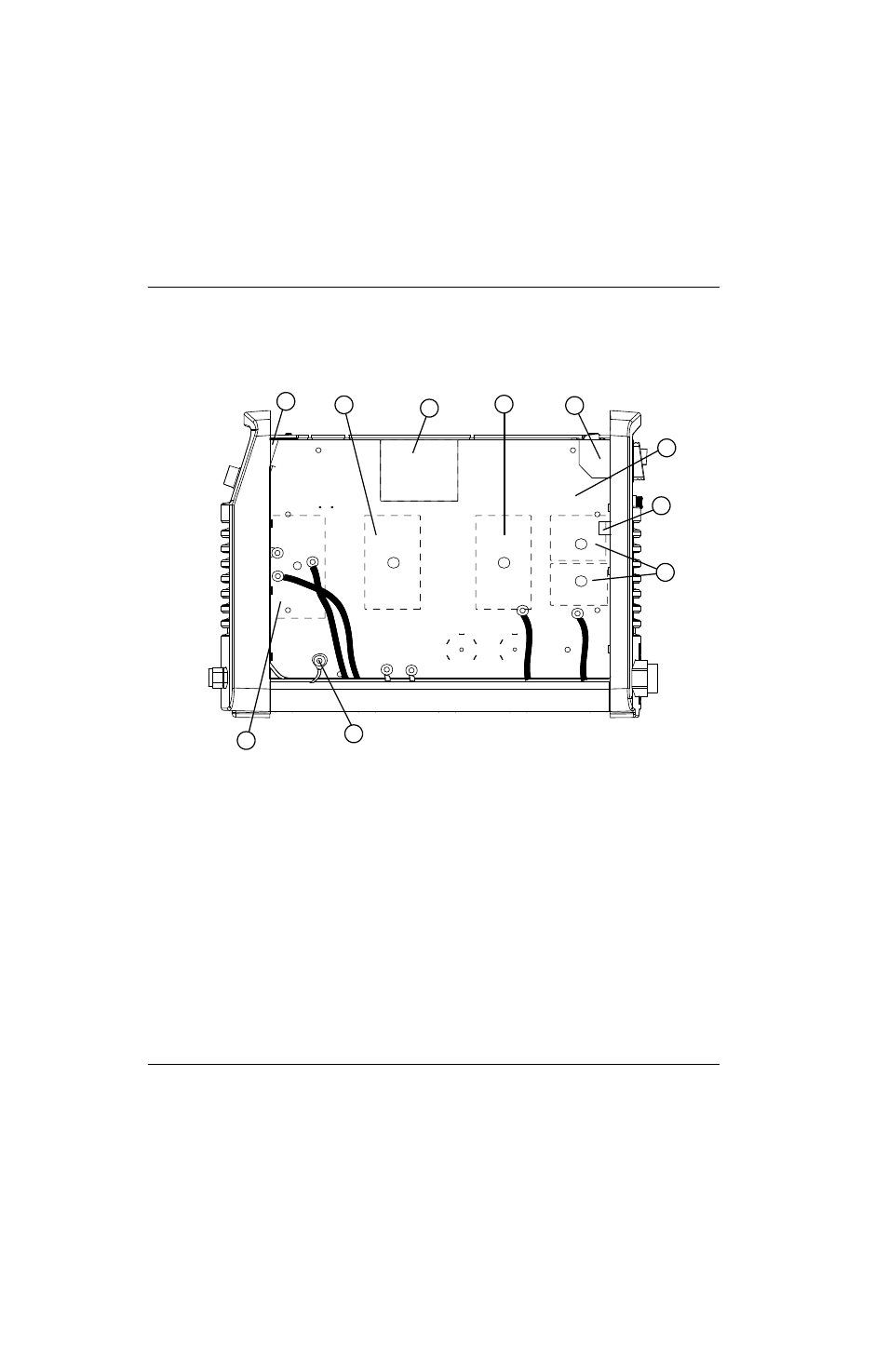

Esquema general fuente de energía
Figura 8
1
2
4
5
6 7
8
9 10
3
1 Módulo IGBT arco piloto y diodo de salida (D27)
2 Conexión cable de masa (J22)
3 Circuitos rectificadores de entrada (D24, D30)
4 Tierra de protección
5 Tarjeta de alimentación (PCB2)
6 Interruptor de energía (S1)
7 IGBT CFP (Q1)
8 Circuito de transferencia indirecta
9 IGBT inversor (Q2)
10 Tarjeta de control (PCB1)
