170

Powermax30 XP Manual de servicio 808153

6 – Reemplazo de componentes de la fuente de energía

4. Desconectar la manguera de drenaje del filtro/regulador de aire del orificio al fondo de la base de la fuente de

energía.

5. Usar una llave de cubo de 8 mm para quitar la tuerca que sujeta el conector de anillo del cable blanco de la salida

del inductor a la varilla roscada con el rótulo “WHT”.

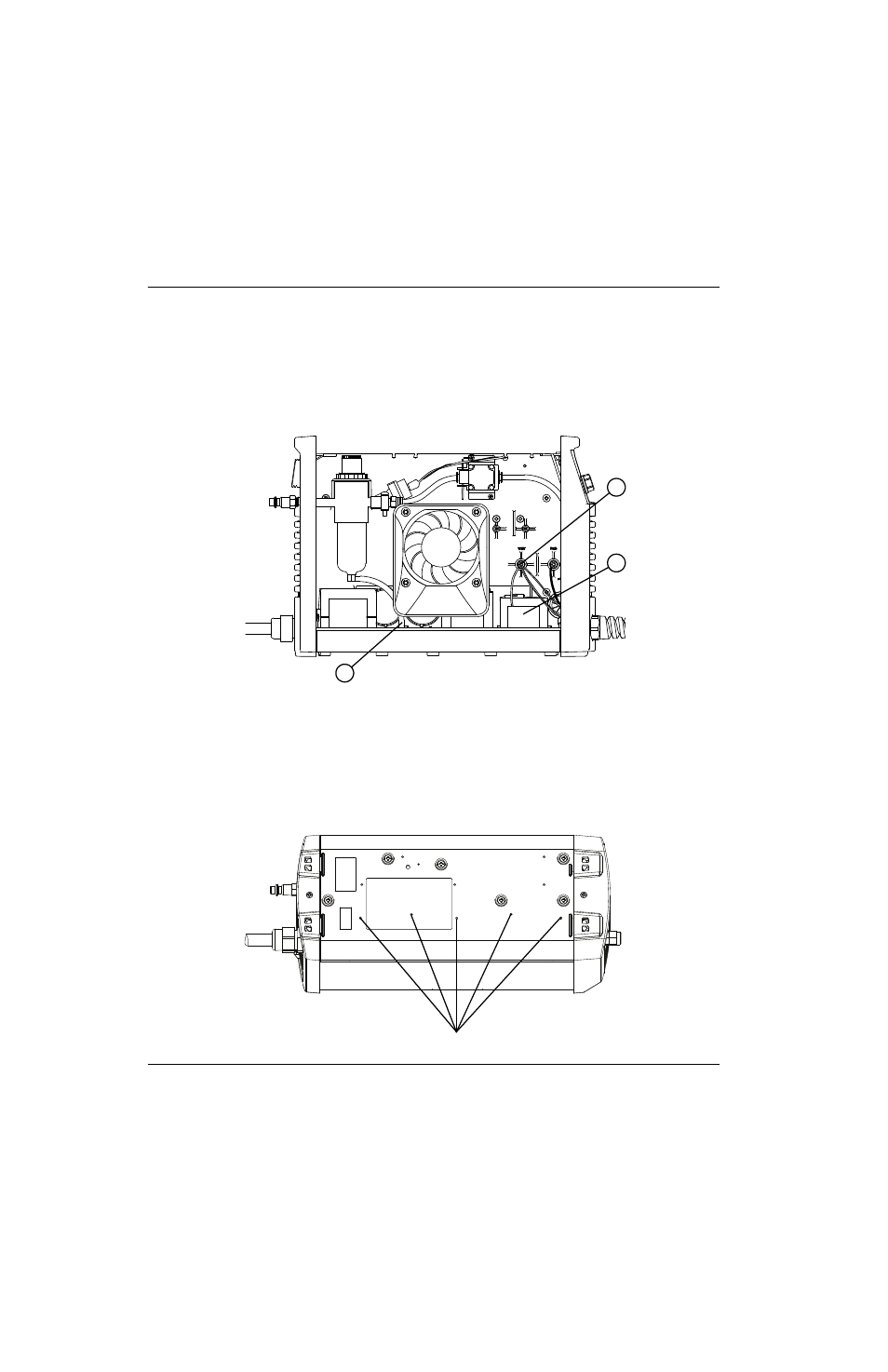

Figura 95

6. Meter la parte dura de un palillo de algodón, pedacito de alambre u otro objeto semejante con un diámetro de unos

0,23 cm, en cada uno de los cinco orificios de la base del lado de la fuente de la tarjeta de alimentación. Empujarlos
hasta que se suelte la presilla y se pueda sacar la base con los circuitos magnéticos del panel central.

Figura 96

2

3

1

1

Manguera drenaje

2

Inductor de salida

3

Varilla roscada cable blanco (“WHT”)

Orificios
