Powermax30 XP Manual de servicio 808153

5 – Localización de problemas y ensayos al sistema

5. Medir el voltaje entre W y R. (Ver la Figura 18).

a. Colocar las puntas tipo gancho en los puntos W y R de la tarjeta de alimentación.

b. Poner la energía en ON (I) (encendido) (I).

c. El multímetro deberá dar una lectura de 375 VCD.

Si se obtiene un valor diferente a 375 VCD, multiplicar la lectura por 0,00601 para convertirla a mV. Medir el pin 21
de J7. (Ver

Prueba 2 – chequeos de voltaje tarjeta de alimentación en la página 83). La lectura es normal si los

valores coinciden.

6. Medir el voltaje entre W y B.

a. Poner la energía en OFF (apagado) (O).

b. Cambiar las puntas tipo gancho a W y B.

c. Poner la energía en ON (I) (encendido) (I).

d. Este valor deberá ser 187,5 VCD o la mitad de cualquier valor obtenido en el paso 5.

7. Medir el voltaje entre R y B.

a. Poner la energía en OFF (apagado) (O).

b. Cambiar las puntas tipo gancho a R y B.

c. Poner la energía en ON (I) (encendido) (I).

d. Este valor deberá ser 187,5 VCD o la mitad de cualquier valor obtenido en el paso 5.

8. Los valores obtenidos en el paso 6 y el paso 7 deberán ser aproximadamente iguales. Si difieren en más de 30 V,

reemplazar la tarjeta de alimentación.

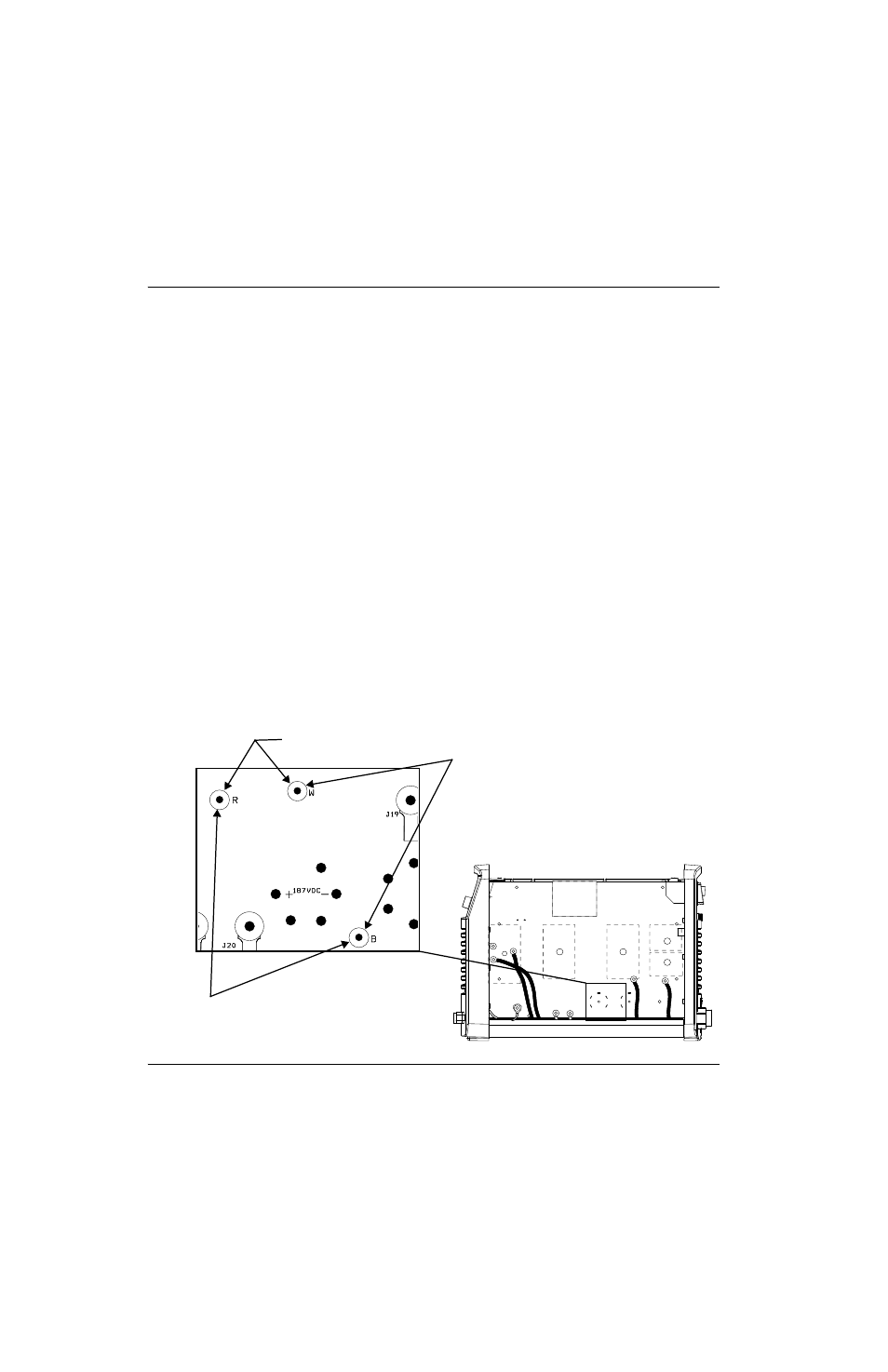

Figura 18

paso 7

paso 6

paso 5
