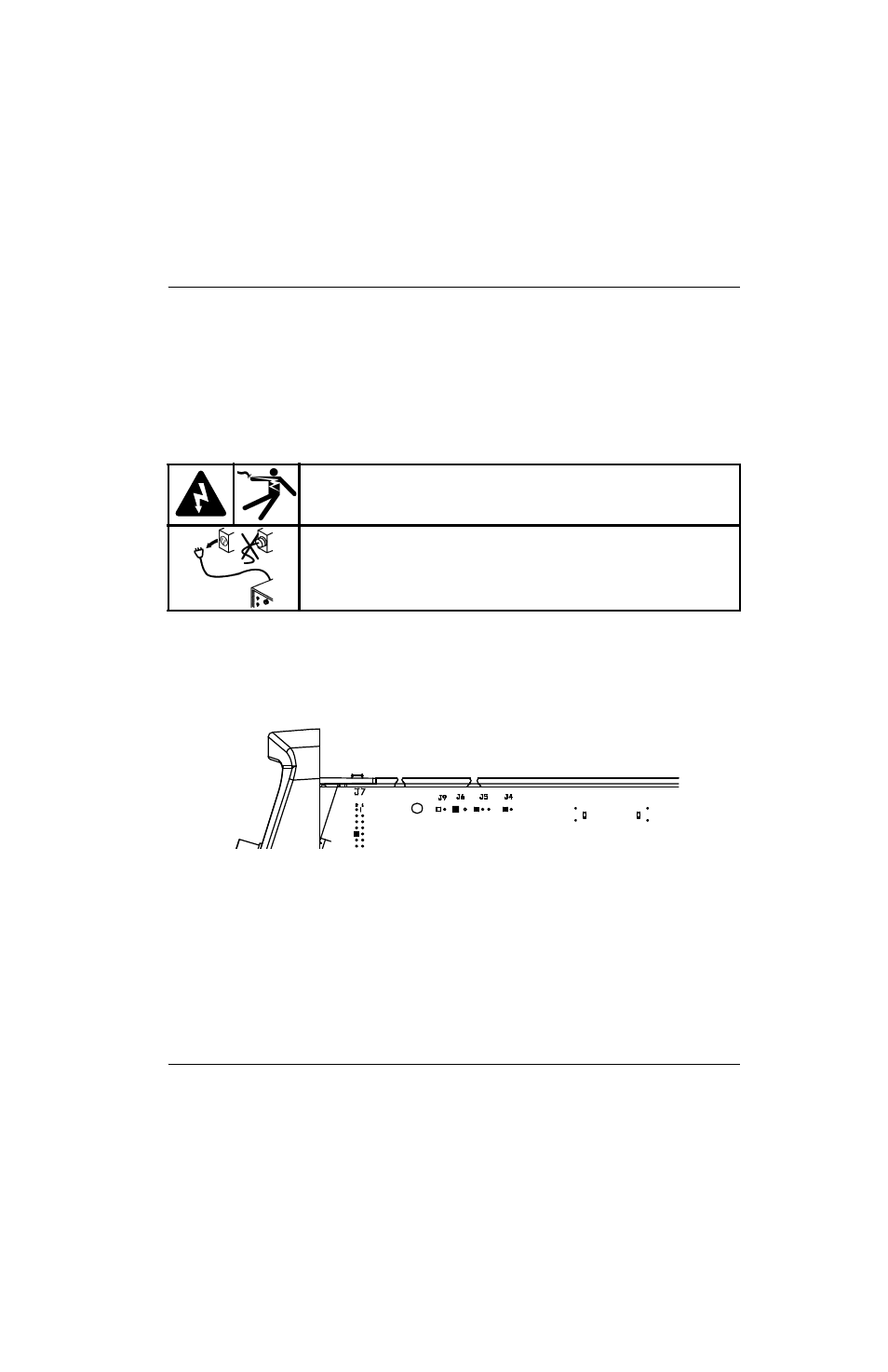

Powermax30 XP Manual de servicio 808153

87

5 – Localización de problemas y ensayos al sistema

Prueba 4 – válvula solenoide

Esta prueba sirve para verificar la debida operación de la válvula solenoide (V1).

1. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente de

energía.

2. Quitarle la cubierta y manija a la fuente de energía. (Ver Quitarle la cubierta a la fuente de energía en la página 96).

3. Quitar la barrera componente. (Ver Quitar la barrera componente en la página 98).

4. Volver a conectar la energía eléctrica.

5. Puentear a tierra (ver la Figura 11 en la página 78) el pin 4 de J6 de la tarjeta de alimentación

(ver la

Figura 12 en la página 79).

Figura 19

6. Poner la energía en ON (I) (encendido) (I). Se debe sentir el clic de la válvula.

7. Medir el voltaje entre el pin 4 de J6 y la conexión a tierra.

8. Si no se escucha el clic de la válvula y la lectura de voltaje es 24 VCD, reemplazar la válvula solenoide.

(Ver

Reemplazar la válvula solenoide en la página 137).

¡ADVERTENCIA!

UNA DESCARGA ELÉCTRICA PUEDE SER FATAL

Tener suma precaución al trabajar en las cercanías de los circuitos por donde
pasa corriente. Dentro de la fuente de energía hay voltajes peligrosos que
pueden ocasionar lesiones graves o la muerte.

Ver la ¡ADVERTENCIA! en la página 64 antes de continuar.
