102

Powermax30 XP Manual de servicio 808153

6 – Reemplazo de componentes de la fuente de energía

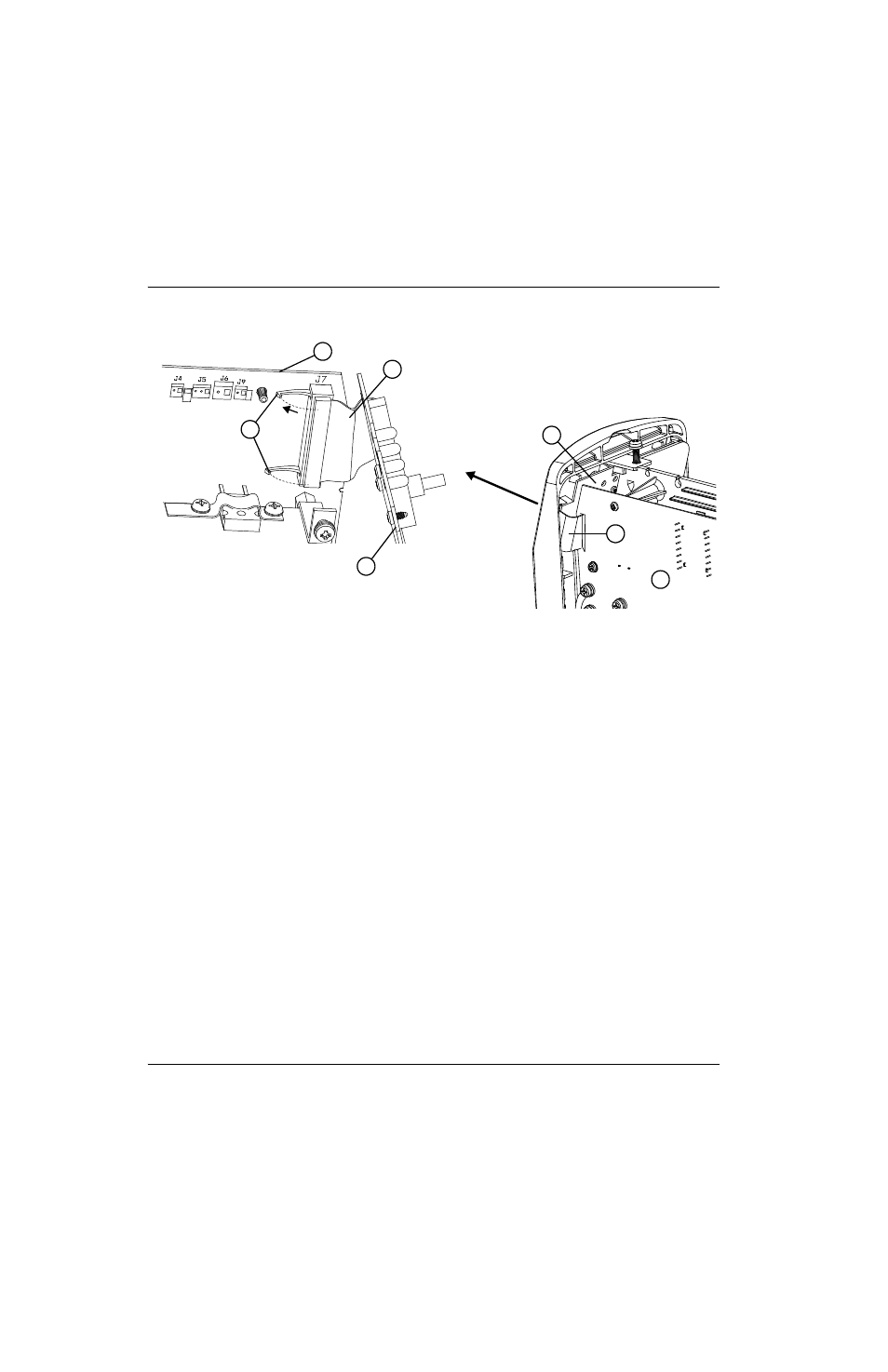

Figura 31

Volver a fijar el panel frontal

1. Meter a la fuerza el panel frontal en la base de la fuente de energía para volver a enganchar los resortes.

2. Apretar el tornillo de sujeción con un valor de torsión de 8,1 kg·cm. (Ver la Figura 28 en la página 100).

3. Volver a conectar el cable de cinta de la tarjeta de control a la tarjeta de alimentación.

4. Apretar la tuerca del pasacables de los cables y mangueras de la antorcha y el cable de masa.

5. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)

(encendido).

1

2

3

4

2

3

4

1

Seguros

2

Tarjeta de control

3

Cable de cinta

4

Tarjeta de alimentación
