Powermax30 XP Manual de servicio 808153

171

6 – Reemplazo de componentes de la fuente de energía

7. Quitar los seis tornillos que sujetan la placa metálica de montaje de los circuitos magnéticos. Quitar la placa y los

circuitos magnéticos.

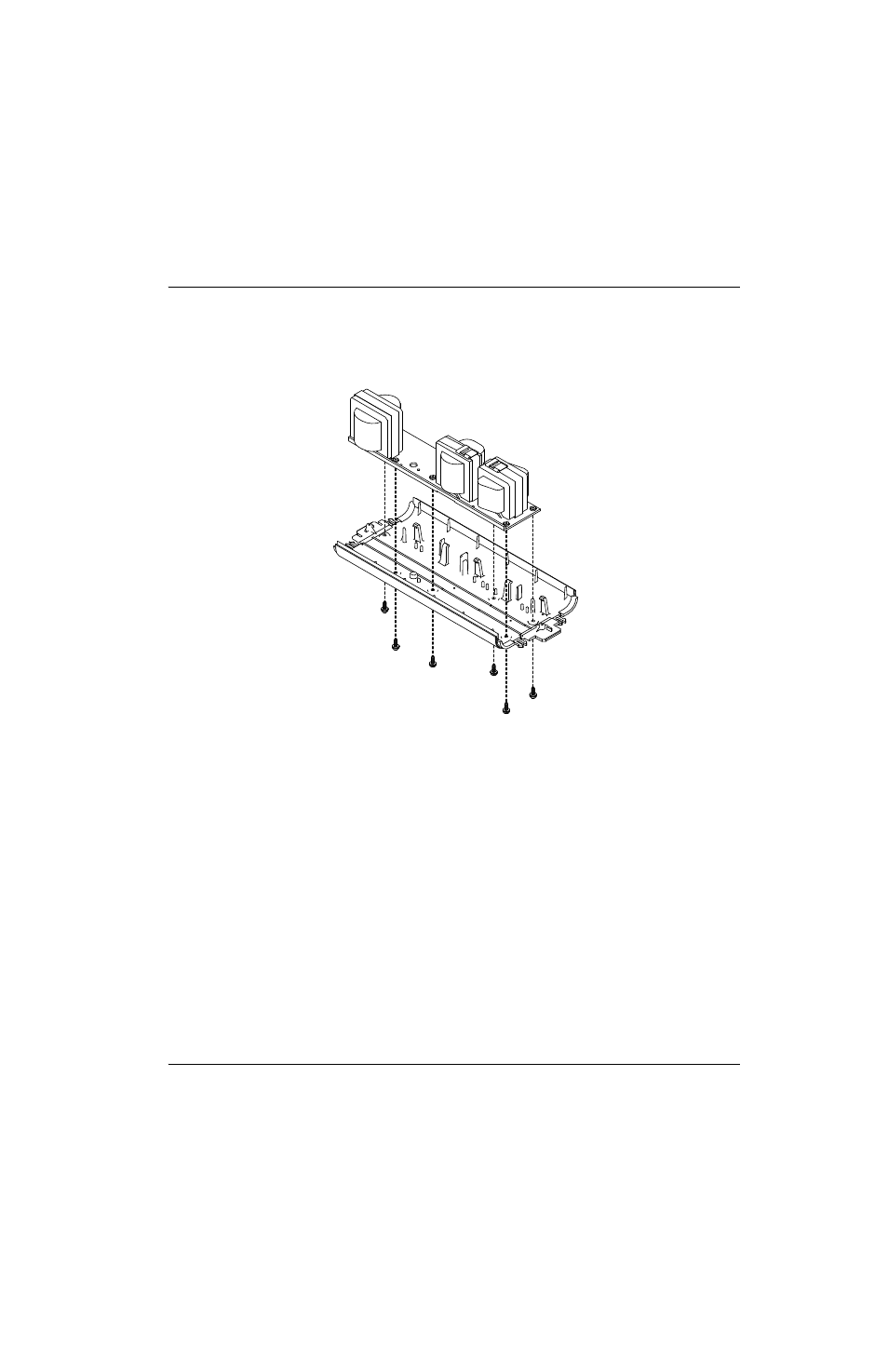

Figura 97

8. Alinear los orificios de la base plástica con los orificios de tornillos de la placa metálica al fondo del conjunto de

circuitos magnéticos nuevo.

9. Atornillar los circuitos magnéticos a la base de plástico con los seis tornillos.

10. Ajustar los cables de los circuitos magnéticos a las muescas del panel central para que los cables no se pellizquen.

11. Meter la base plástica y los circuitos magnéticos hasta el fondo de la fuente de energía para que el conjunto

enganche en su lugar.

12. Por el lado del ventilador de la fuente de energía, apretar el conector de anillo del cable blanco del inductor de salida

en la varilla roscada con el rótulo “”WHT” con una llave de cubo de 8 mm. Ver la

Figura 95 en la página 170.

Reinstalar los demás cables que se hayan quitado de la varilla WHT.
