Powermax30 XP Manual de servicio 808153

97

6 – Reemplazo de componentes de la fuente de energía

Instalarle la cubierta a la fuente de energía

1. Con cuidado de no pellizcar ningún cable, pasar la cubierta sobre de la fuente de energía. Alinear los bordes

inferiores con las guías y, la ranura de la parte superior de la cubierta, con la aleta del panel frontal, de modo que las
persianillas queden frente al ventilador.

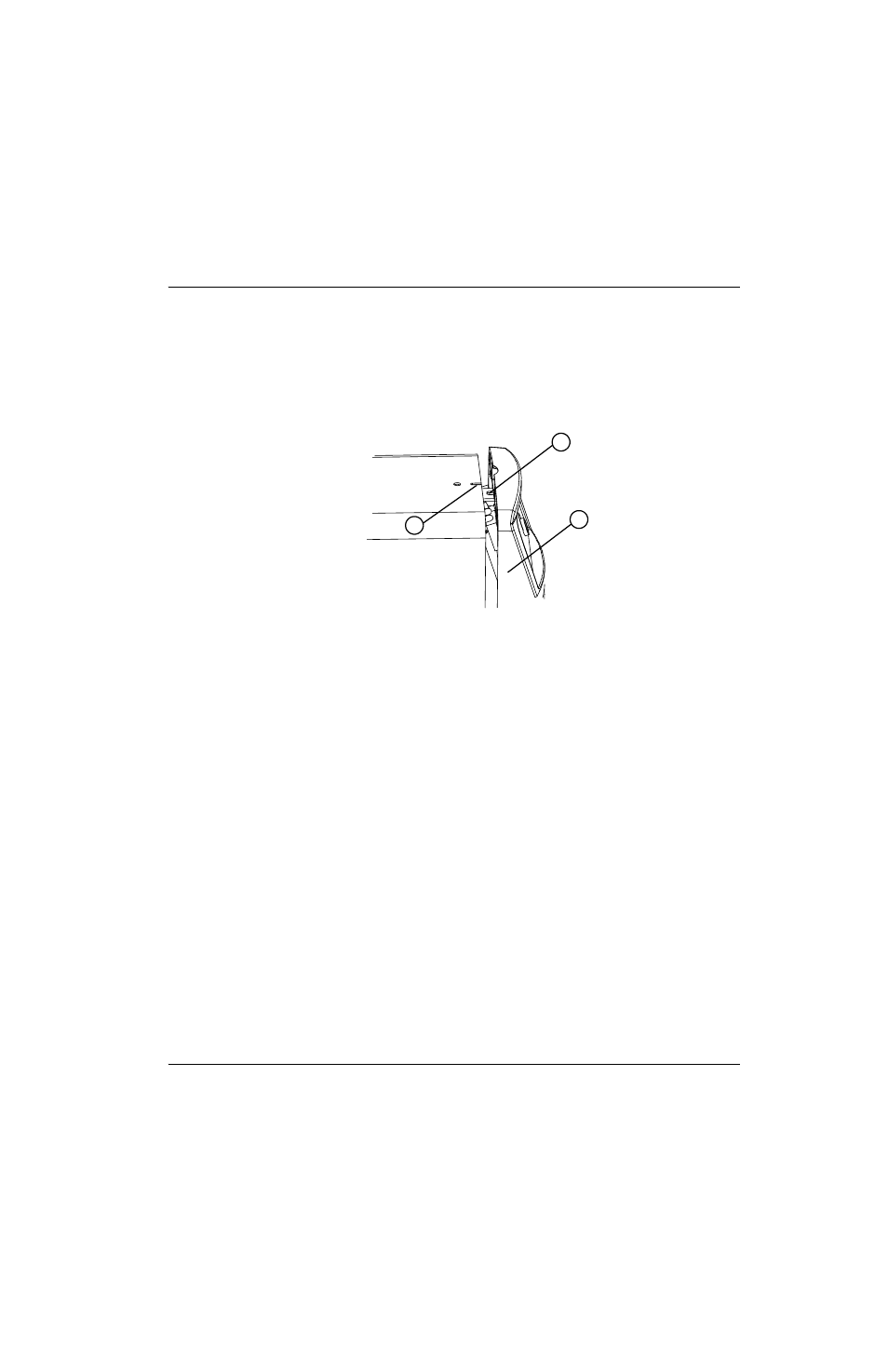

Figura 25

2. Realinear el panel frontal con la fuente de energía.

3. Realinear el panel trasero con la fuente de energía asegurándose de que el orificio de la presilla de conexión a tierra

esté bien alineado con los orificios de tornillos del panel trasero y la fuente de energía.

4. Colocar la manija sobre los orificios en la parte de arriba de la cubierta y, sus extremos, por debajo de los bordes de

los paneles.

5. Volver a poner los dos tornillos que sujetan la cubierta y la manija y apretarlos con un valor de torsión de 23,0 kg·cm.

6. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)

(encendido).

1

2

3

1

Ranura de cubierta

2

Panel frontal

3

Aleta
