162 Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el panel trasero
Quitar el panel lateral trasero
Usar el siguiente procedimiento para quitar del todo el panel trasero y reemplazarlo. Si lo único que se necesita es
separar el panel trasero para llegar mejor al interior de la fuente de energía, ver
Separar el panel trasero en la página 103
y Volver a fijar el panel trasero en la página 105.
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de
energía y la alimentación de gas.
b. Ver Quitarle la cubierta a la fuente de energía en la página 96.
c. Ver Quitar la barrera componente en la página 98.
2. Poner de lado la fuente de energía.

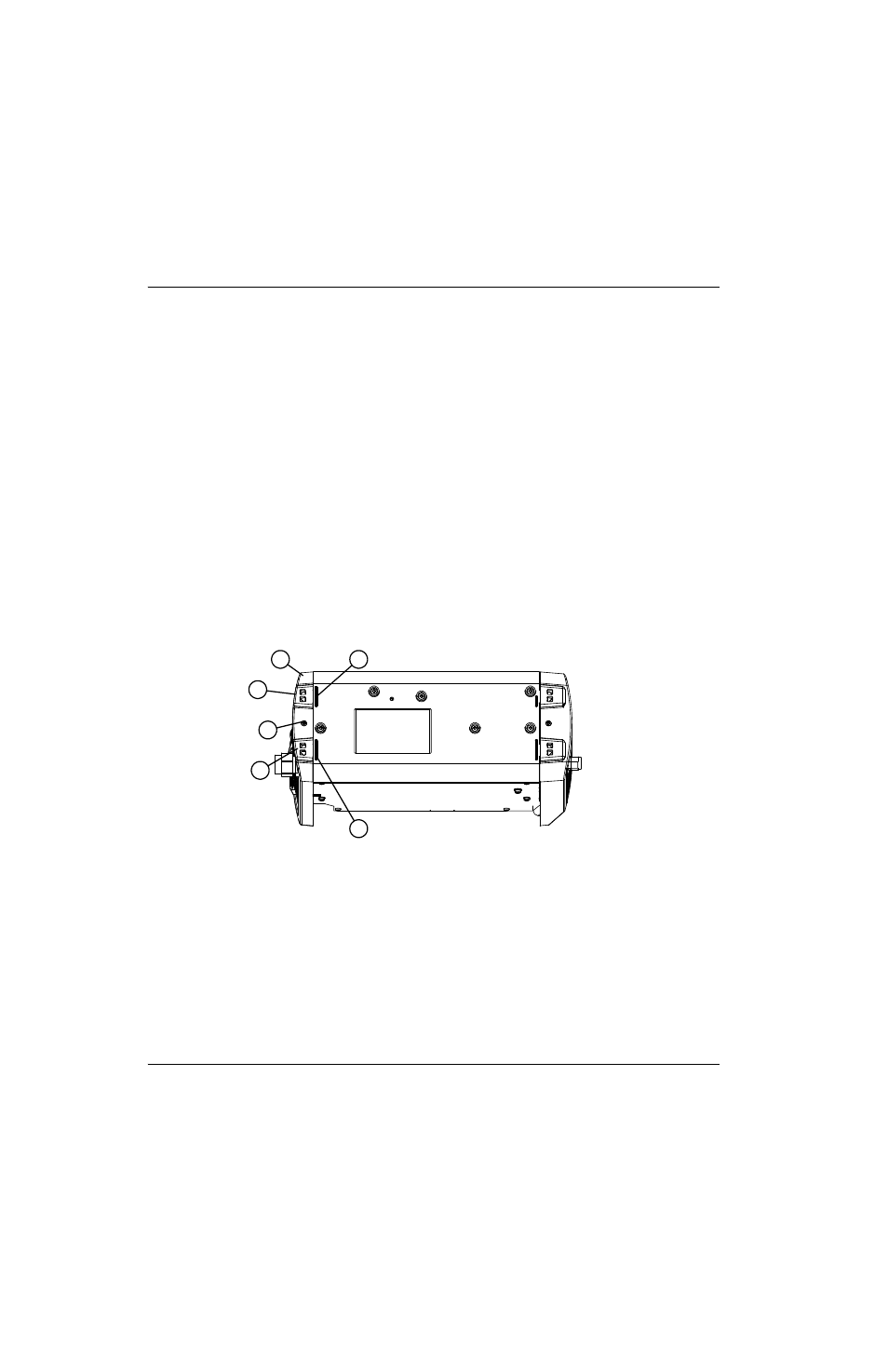

Figura 87
Número juego Descripción
428220 Juego: panel trasero
1
2
3
4
2
4
1 Panel trasero
2 Resorte
3 Tornillo de sujeción
4 Arista
