Powermax30 XP Manual de servicio 808153 157
6 – Reemplazo de componentes de la fuente de energía
Instalar elemento filtrante y recipiente de filtro de aire
1. Colocar el nuevo elemento filtrante de aire en la tuerca de retención plástica. Verificar que el resorte esté en su lugar.
2. Instalar el nuevo elemento filtrante de aire. Apretar a mano la tuerca de retención.
3. ¿Se necesita reemplazar el recipiente de filtro de aire?
 De ser así, instalar el nuevo recipiente de filtro.
 De lo contrario, limpiar el recipiente para eliminar todo aceite, polvo o demás contaminantes antes de volverlo a
instalar.
Apretar a mano el recipiente de filtro.
4. Conectar la manguera de drenaje a la boquilla situada al fondo del recipiente de filtro. Verificar que la manguera de
drenaje llegue al frente de la fuente de energía.
5. Colocar el conjunto filtro/regulador de aire en el soporte del panel central de la fuente de energía y sujetarlo con la
tuerca de retención plástica. Apretar a mano la tuerca de retención y darle un cuarto de vuelta de más.
 No apretar demasiado la tuerca de retención.
6. Pasar la manguera de drenaje por el orificio en la base de la fuente de energía.

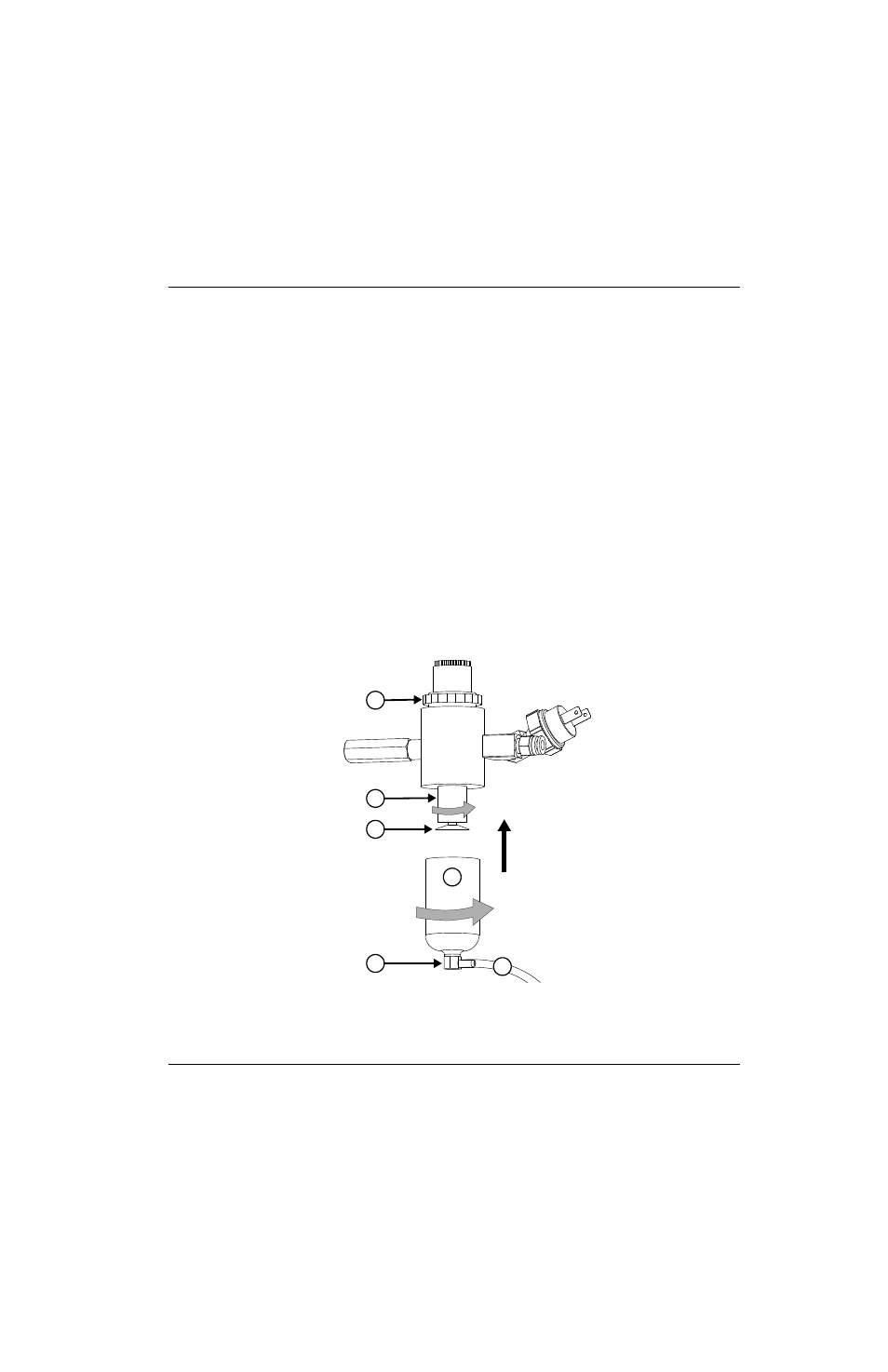

Figura 81
2
6
4
1
5
3
1 Tuerca de retención plástica (roja)
2 Elemento filtrante de aire
3 Tuerca de retención elemento filtrante de aire
(blanca)
4 Boquilla de bronce
5 Recipiente de filtro de aire
6 Manguera drenaje
