Quitar e instalar los cables del presostato a J4

1. Efectuar los siguientes procedimientos:

a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de

energía y la alimentación de gas.

b. Ver Quitarle la cubierta a la fuente de energía en la página 96.

2. Quitarle los cables rojo y negro al presostato.

3. El otro extremo del par de cables rojo y negro está conectado a J4 de la tarjeta de alimentación. (Ver la Figura 59).

Levantar el borde superior de la barrera componente y desconectar el par de cables quitándole el conector
a la tarjeta.

4. Conectar el nuevo cable a J4 de la tarjeta de alimentación y tender los cables por la muesca del panel central que

esté más cerca de la válvula solenoide. (Ver la

Figura 59).

5. Meter el conector del cable negro en la clavija de enchufe del presostato que esté más cerca del panel central.

6. Meter el conector del cable rojo en la clavija de enchufe del presostato que esté más lejos del panel central.

7. Efectuar los siguientes procedimientos:

a. Ver Instalarle la cubierta a la fuente de energía en la página 97.

b. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)

(encendido).

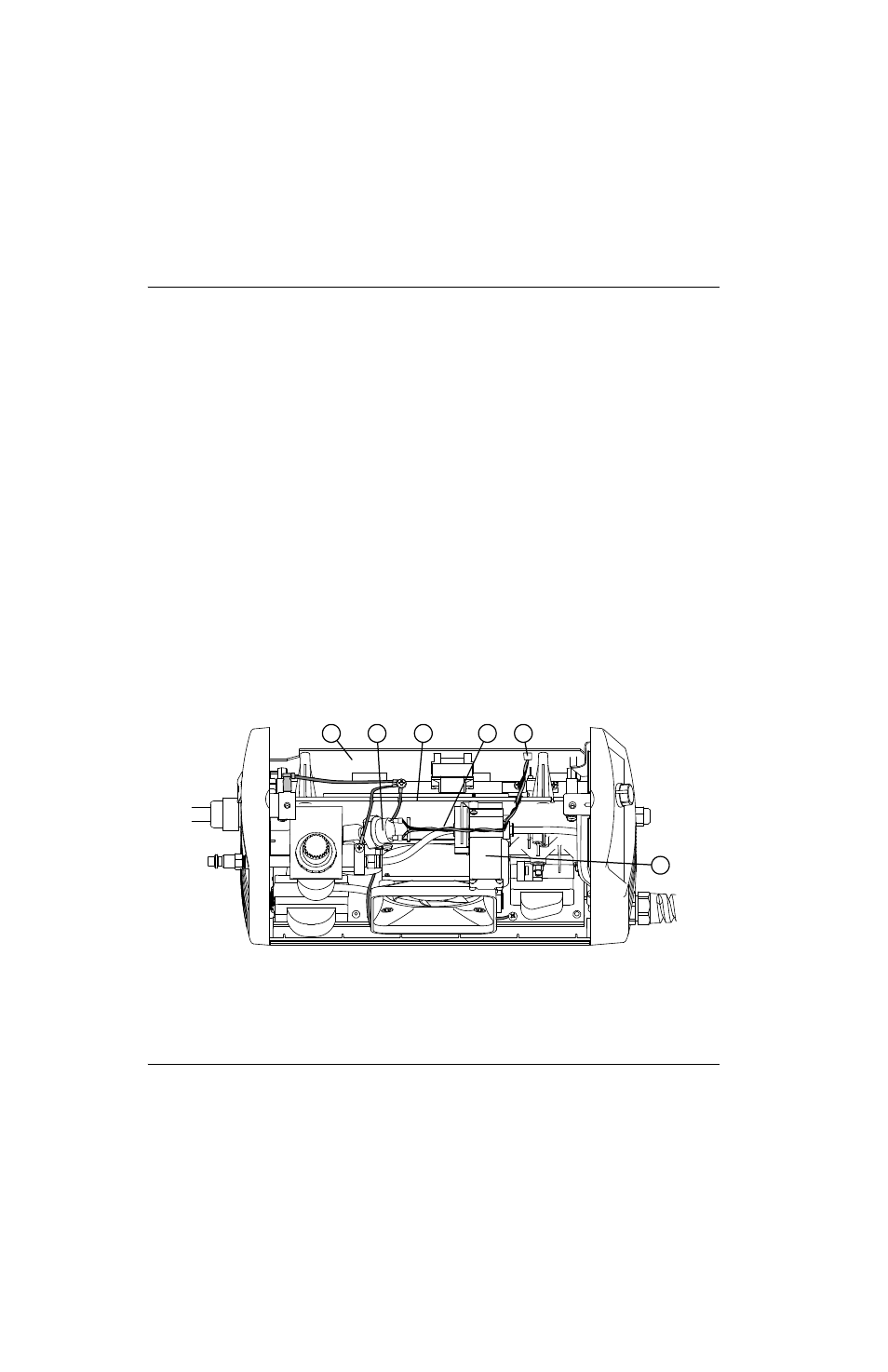

Figura 59

3

4

5

6

2

1

1

Válvula solenoide

2

Conector J4 tarjeta de alimentación

3

Par de cables del presostato a J4

4

Panel central

5

Presostato

6

Tarjeta de alimentación
