Powermax30 XP Manual de servicio 808153

107

6 – Reemplazo de componentes de la fuente de energía

Tabla 1 – Cables de alimentación CSA, monofásicos

El cable de alimentación tiene un cable negro y otro blanco que se conectan al interruptor
de energía y un cable a tierra verde que se conecta al disipador de calor.

3. Quitar el tornillo que sujeta el cable a tierra al disipador de calor. En la tarjeta de alimentación hay una muesca para

llegar a este tornillo. (Ver la

Figura 37).

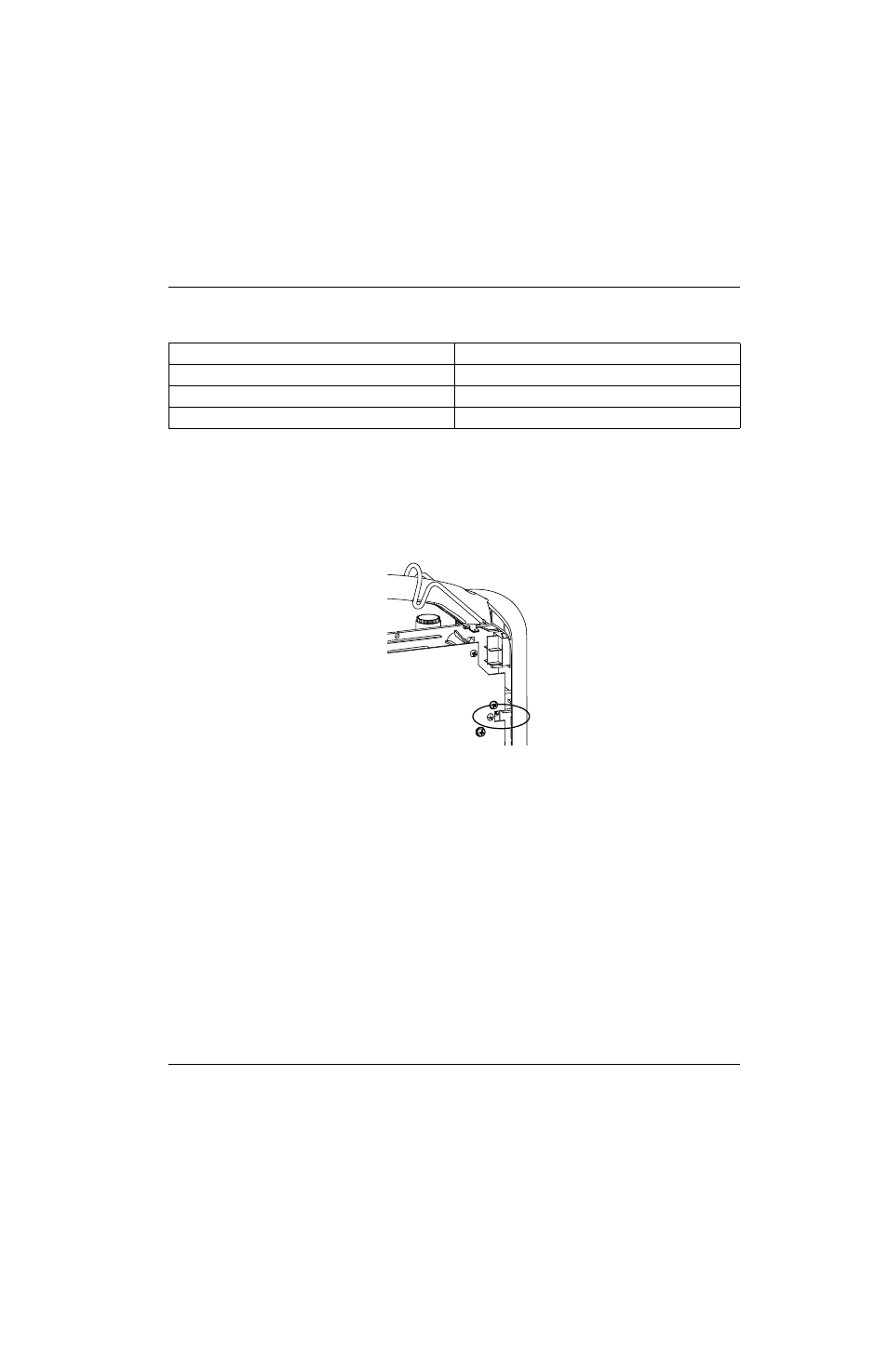

Figura 37

Referencia

Color cable

L (vivo)

Negro

N (neutro)

Blanco

Tierra de protección

Verde
