182 Powermax30 XP Manual de servicio 808153
7 – Reemplazo de componentes de la antorcha
Instalar el mango
1. Colocar el lado derecho del mango sobre una superficie plana con el interior boca arriba.
 Si se van a reemplazar ambos lados del mango de la antorcha, ponerle la etiqueta
Duramax LT a la mitad izquierda.
2. Meter el interruptor de sensado capuchón en el orificio y montante de soporte. (Ver la Figura 105).
3. Tender los cables del sensor de capuchón como se muestra en la Figura 106. Poner el conector por encima de
los montantes del interruptor de arranque como se muestra, con los cables por debajo de la ranura para la brida de
la boquilla de la manguera de gas.
4. Meter el interruptor de arranque en los dos montantes de soporte y pasar los cables por debajo de la ranura para
la boquilla de gas. El interruptor de arranque deberá sujetar el conector del interruptor de sensado capuchón.
(Ver la
Figura 105 y la Figura 106).

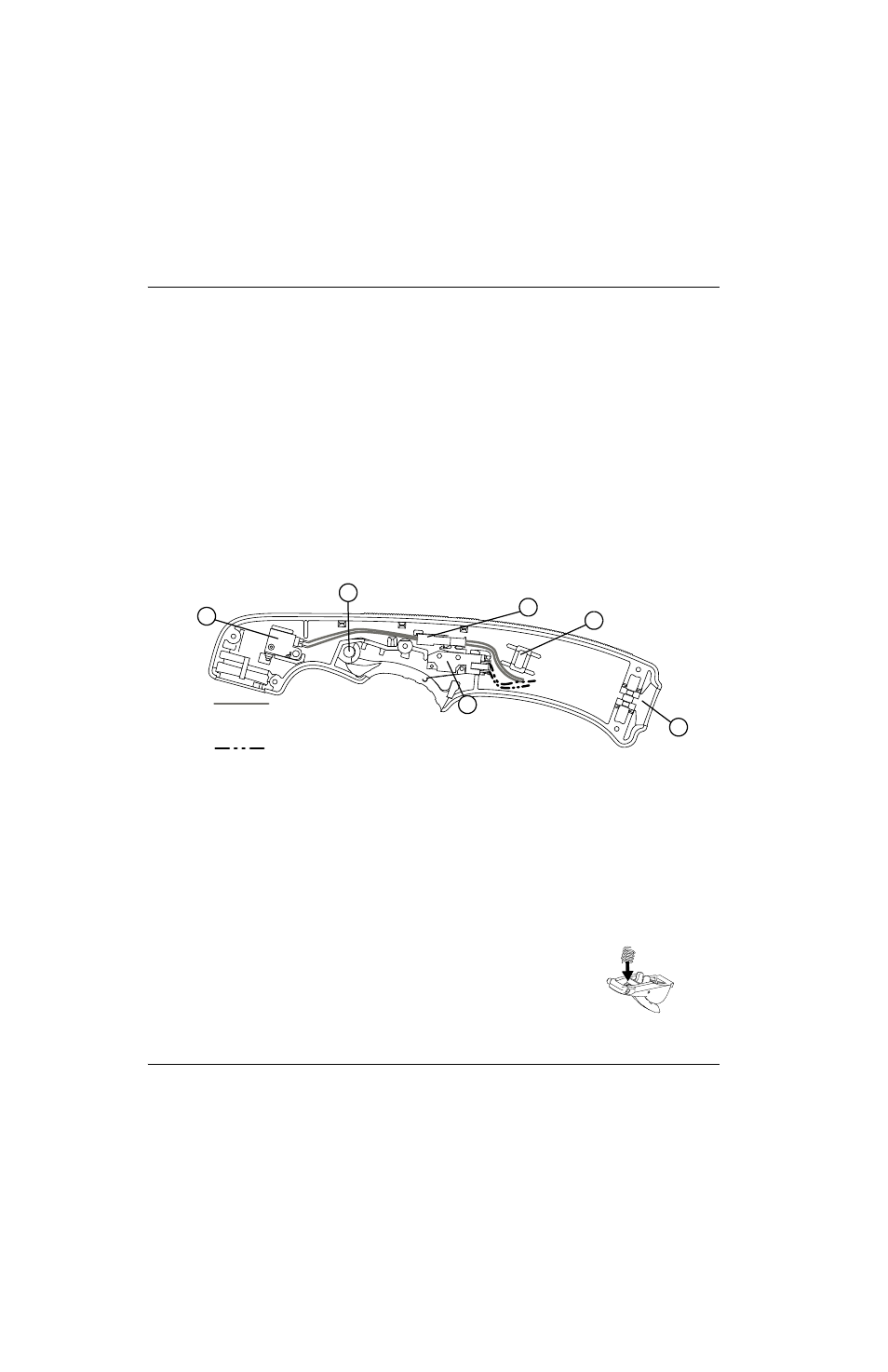

Figura 106
5. Meter el cuerpo de antorcha en el mango, con la brida de la boquilla de la manguera de gas alineada con su ranura
en el mango.
6. Alinear el pasacables con su ranura en el mango. (Ver la ubicación de la ranura del pasacables en la Figura 106).
7. Comprimir el resorte en la mitad de enfrente del gatillo. Correr el gatillo y resorte hasta
que encajen en su lugar.
8. Con cuidado de que el mango no pellizque los cables, alinear la mitad izquierda del
mango con la mitad derecha. Verificar que los dos ejes de giro del gatillo estén en los
orificios de pivote. (Ver la
Figura 106).
9. Ponerle los tornillos al mango.
Cables interruptor de sensado
capuchón
Cables interruptor de arranque
1
2
4
5
3
6
1 Interruptor de sensado capuchón
2 Interruptor de arranque
3 Ranura pasacables cables y mangueras de
la antorcha
4 Ranura para brida de la boquilla manguera de gas
5 Conector interruptor de sensado capuchón
6 Orificio del eje de giro del gatillo
