98

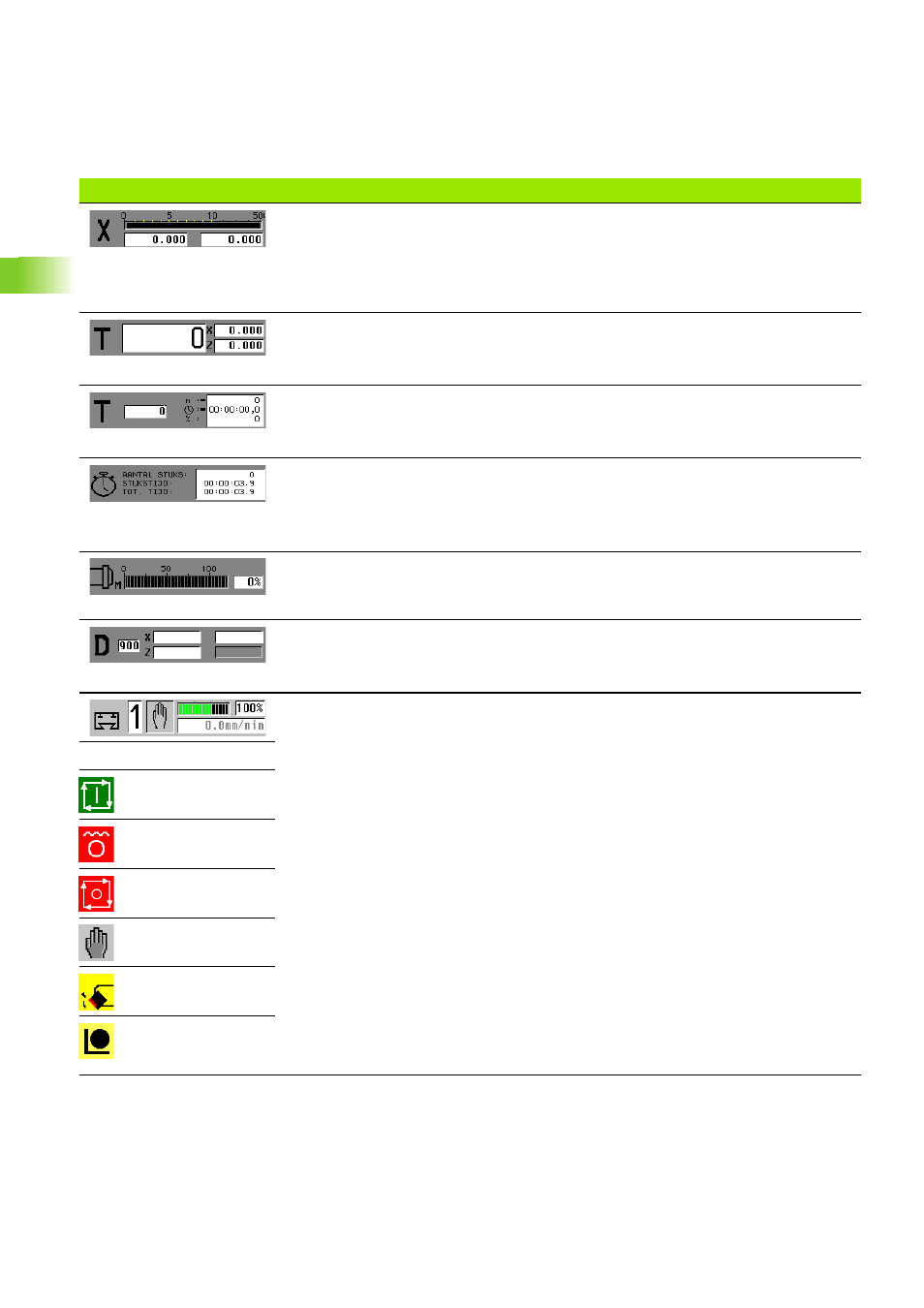

3.6 V
isualización de la máquina
Visualización del recorrido restante (Recorrido restante de la instrucción de
desplazamiento vigente)
„ Gráfica de barras: recorrido restante en "mm"
„ Campo inferior izquierdo: posición real
„ Campo inferior derecho: recorrido restante
Visualización T sin supervisión del tiempo de duración
„ Número T de la herramienta activa
„ Valores de corrección de herramienta
Visualización T con supervisión del tiempo de duración
„ Número T de la herramienta activa
„ Indicaciones del tiempo de duración
Informaciones pieza/tiempo para pieza
„ Número de piezas acabadas de este lote
„ Tiempo de fabricación de la pieza actual
„ Tiempo de fabricación total de este lote
Visualización del grado de utilización
„ Grado de utilización de los motores de cabezal/accionamientos de eje en relación al par de
giro nominal
Visualización D (correcciones aditivas)
„ Número de la corrección activa
„ Valores de corrección
Visualización del carro
„ Símbolo blanco: "bloqueado"
„ Cifra: carro seleccionado
„ Segundo plano en blanco: ningún "Convertir y Reflejar" activo (G30)
„ Segundo plano en color: "Convertir y Reflejar" activo (G30)
„ Estado del ciclo
„ Gráfica de barras: avances simultaneos "en %"
„ Campo superior: avances simultaneos
„ campo inferior:
„ avance actual
„ con el carro parado: avance nominal (fuente en gris)
„ Número de carro destacado en azul: Mecanizado de la cara posterior activo
Estado del ciclo:
Ciclo On
Parada del avance
Ciclo Off
Modo manual
Ciclo de inspección
Modo de
funcionamiento de
ajuste
Elementos de visualización
