4.6 Element
o
s básicos del cont
or
no de t
o
rn
eado
Ejemplo: G1-Geo

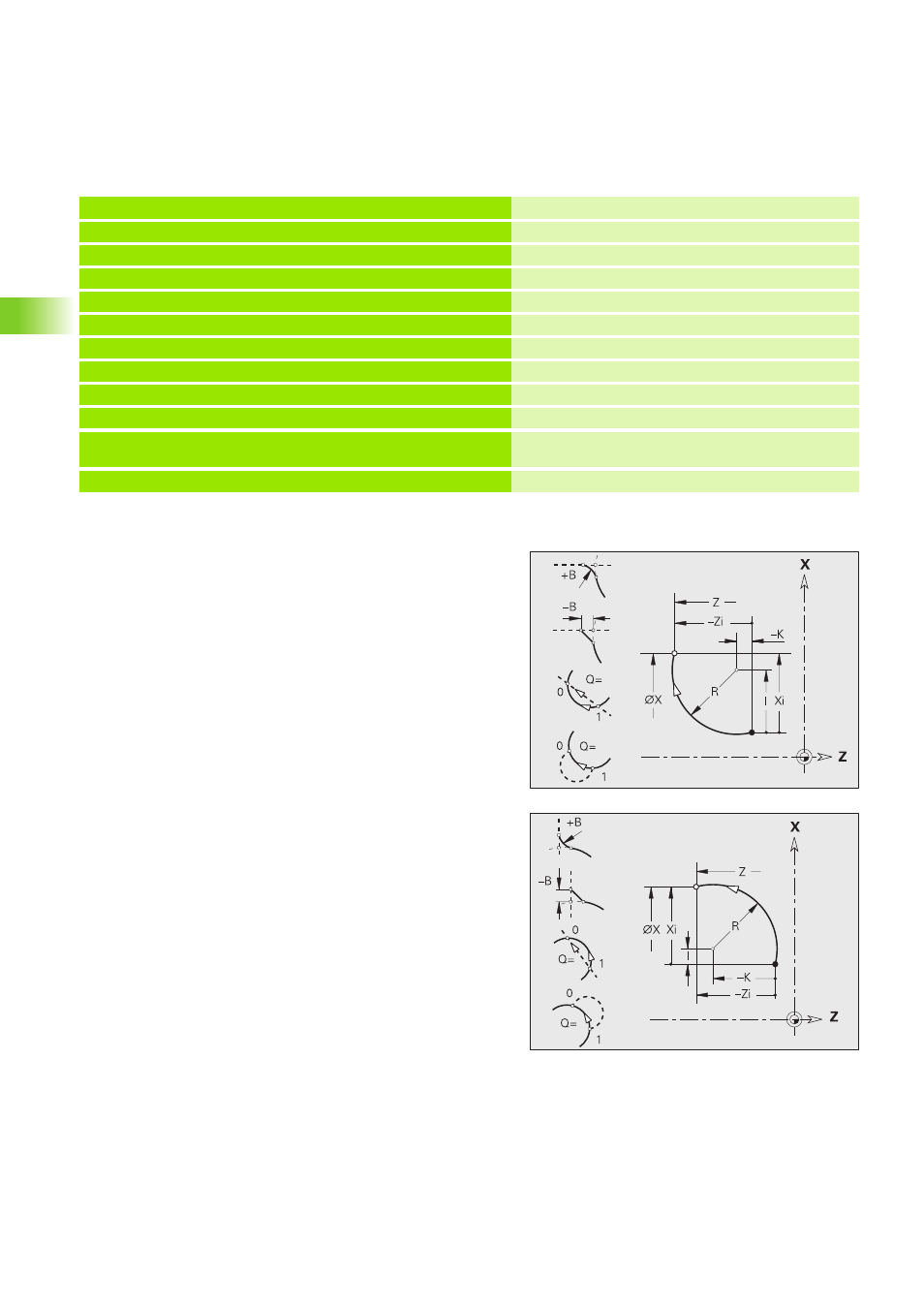

Arco de círculo de contorno de torneado G2-/G3-Geo
G2/G3 define un arco de círculo en un contorno de torneado con
acotación incremental del centro. Sentido de giro (véase imagen de
ayuda):
„ G2: en sentido horario
„ G3: en sentido antihorario
. . .
PIEZA ACABADA
N2 G0 X0 Z0 Punto de partida
N3 G1 X50 B-2 Segmento rectilíneo vertical con bisel
N4 G1 Z-20 B2 Segmento rectilíneo horizontal con radio
N5 G1 X70 Z-30 Línea oblicua con coordenadas de destino absolutas
N6 G1 ZI-5 Segmento rectilíneo horizontal incremental
N7 G1 XI10 A30 incremental y ángulo
N8 G1 X92 ZI-5 incrementales y absolutas mezcladas
N9 G1 X? Z-80 Calcular coordenada X
N10 G1 X100 Z-100 A10 Punto final y ángulo con un punto de partida
desconocido
. . .
Parámetros
X Punto final del elemento de contorno (cota de diámetro)
Z Punto final del elemento de contorno
I Centro (distancia del punto de partida al centro como cota de
radio)
K Centro (distancia de punto de partida a centro)
R Radio
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
