CNC PILOT 4290 de HEIDENHAIN 369
5.1 Modo de funcionamient
o
Simulación

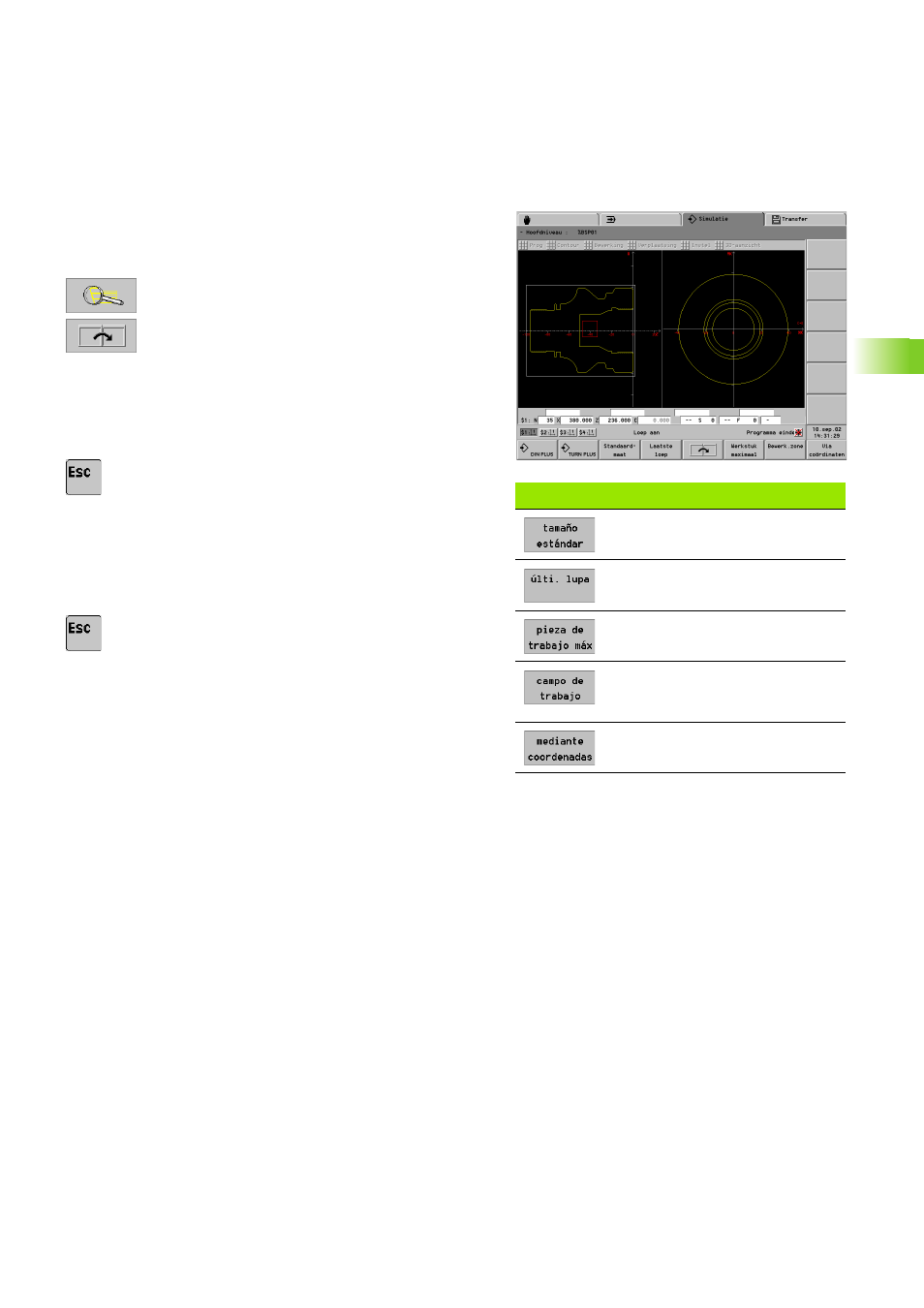

Ajustar el encuadre (lupa)
Estando la simulación parada, aumentar/reducir el encuadre con la
"lupa".
Ajuste de las lupas a través del teclado:
U Activar "Lupa". Un "cuadrado rojo" caracteriza el nuevo
encuadre.
En varias ventanas de simulación:
U Ajustar ventana
U Ajustar encuadre:
„ Aumentar: "Página adelante"
„ Disminuir: "Página atrás"
„ Desplazar: Teclas de cursor
U Cerrar la lupa. Se representa el nuevo encuadre
Ajuste de las lupas a través del ratón táctil:
U Posicionar el cursor en una esquina del encuadre
U Con la tecla izquierda del ratón pulsada, arrastrar el
cursor a la esquina opuesta del encuadre
U Tecla derecha del ratón: volver al tamaño estándar
U Cerrar la lupa. Se representa el nuevo encuadre.
Los ajustes estándar se recuperan mediante softkey (ver
tabla). En el ajuste "a través de coordenadas" se define la expansión de
la ventana de simulación y la posición del punto cero de la pieza. El
ajuste se refiere al carro seleccionado.
Softkeys para ajustes estándar
Ultimo ajuste "Pieza máxima" o "Area
de trabajo"
Anular el último aumento
Representar la pieza en el tamaño
más grande posible
Representar el área de trabajo
incluyendo el punto de cambio de la
herramienta
Ajustar la ventana de simulación
