CNC PILOT 4290 de HEIDENHAIN 279
4.27 Ciclos de fr
esado

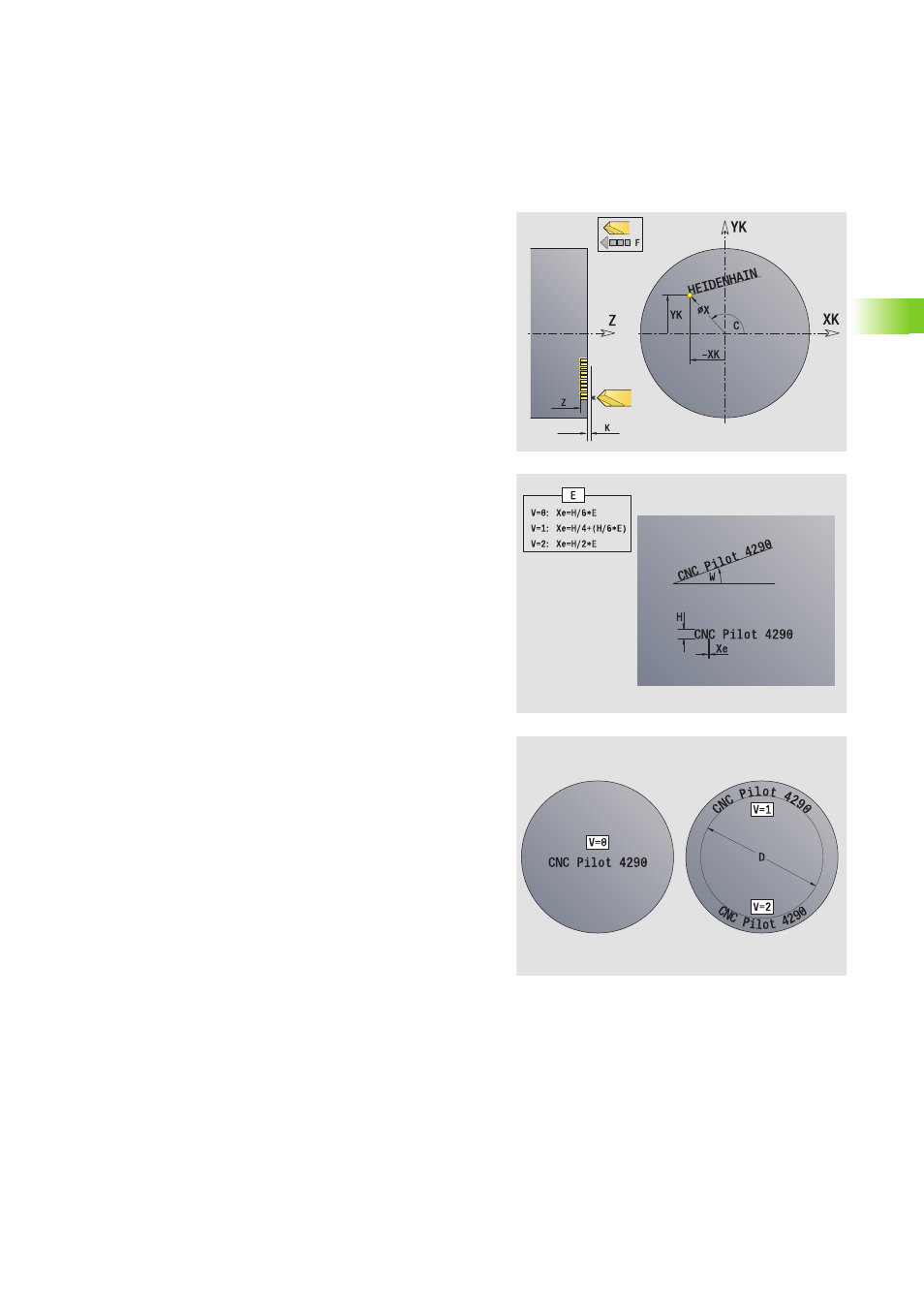

Gravar superficie frontal G801
G801 grava secuencias de caracteres dispuestos lineal o polarmente
en la superficie frontal. El texto a gravar se introduce como secuencia
de caracteres en el campo "ID".
Los acentos y signos especiales, que no se pueden introducir en el
editor DIN, se define signo por signo en "NS". Si se ha definido un texto
en "ID" o un signo en "NS", se grava primero el texto y después el
signo.
G801 grava a partir de la posición inicial o bien a partir de la posición
actual, cuando no se ha introducido ninguna posición inicial.
Ejemplo: si se grava un trazado de escritura con varias llamadas, se
indica previamente la posición inicial en la primera llamada. El resto de
llamadas se programan sin posición inicial.
Tabla de signos: Véase “Gravar tabla de signos” en pág. 280
Parámetros
ID Texto. Texto a gravar ()
NS Número de signo. Código ASCII del signo a gravar
X Diámetro inicial (coordenadas polares)
C Ángulo inicial (coordenadas polares)
XK Punto inicial en coordenadas cartesianas
YK Punto inicial en coordenadas cartesianas
Z Base fresado. Posición Z, a la que se aproxima para el fresado.
K Plano de retroceso. Posición Z, a la que se retrocede para el
posicionamiento.
H Altura de escritura. Altura del signo en [mm]
W Ángulo de posición del trazado de escritura en representación
lineal. Ejemplo: 0° = signo vertical; los signos se disponen
continuamente en dirección positiva XK.
E Factor de distancia (por defecto: 1). La distancia entre signos
se calcula en fucnión de V:
„ V=0: distancia = H/6 * E
„ V=1: distancia = H/4 + (H/6 * E)
„ V=2: distancia = H/2 * E
V Ejecución lineal/polar (por defecto: 0)
„ V=0: los signos se representan linealmente
„ V=1: los signos se reprsentan curvados hacia arriba hacia el
centro
„ V=2: los signos se reprsentan curvados hacia abajo hacia el
centro
D Diámetro de referencia en la representación polar
F A partir del software versión 625 952-05:
Factor de avance de aproximación (avance = avance actual * F)
