4.6 Element
o
s básicos del cont
or
no de t
o
rn
eado
Ejemplo: G2-. G3-Geo

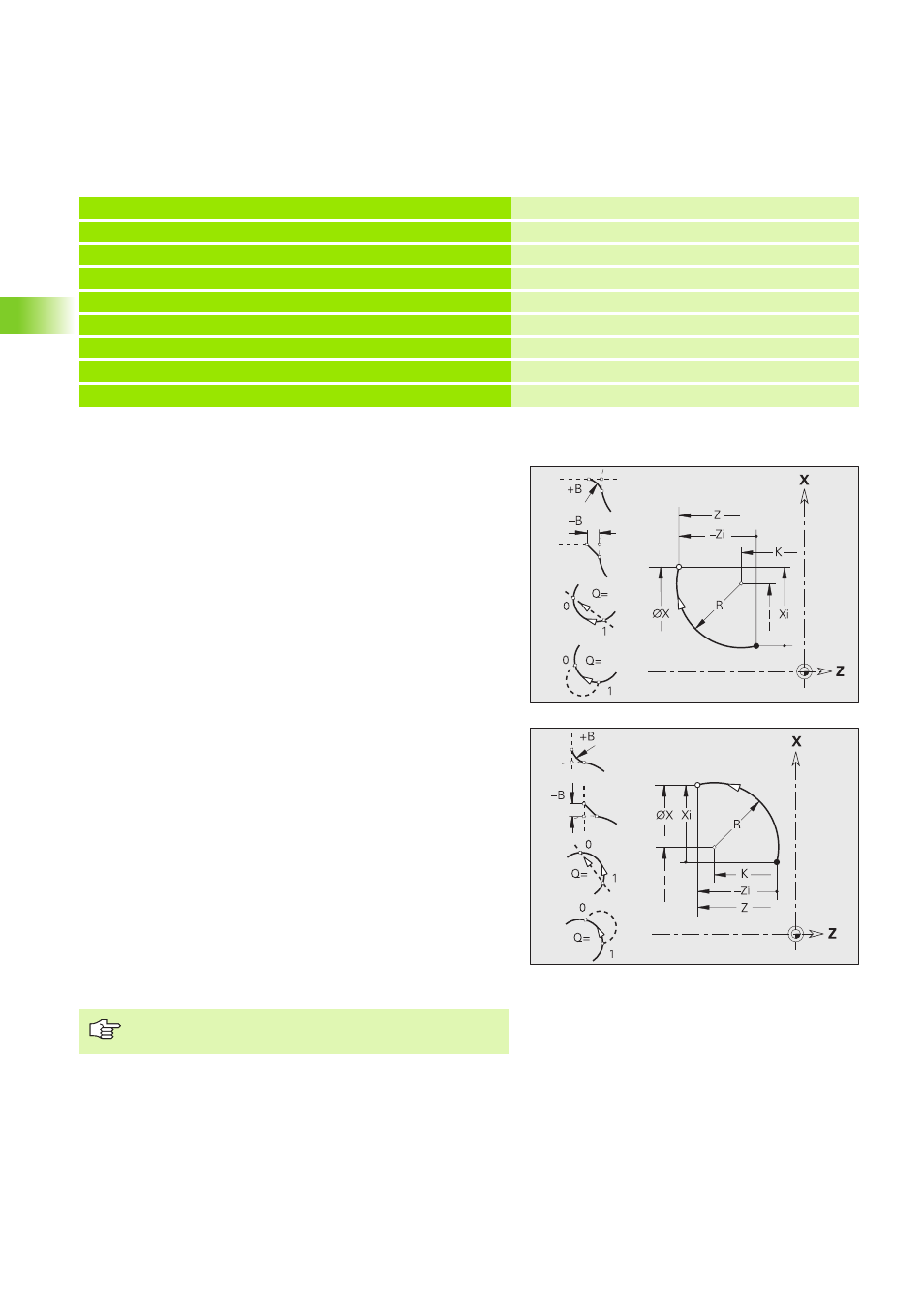

Arco de círculo de contorno de torneado G12-/G13-Geo
G12/G13 define un arco de círculo en un contorno de torneado con
acotación absoluta del centro. Sentido de giro (véase imagen de
ayuda):
„ G12: en sentido horario
„ G13: en sentido antihorario
. . .
PIEZA ACABADA
N1 G0 X0 Z-10
N2 G3 X30 Z-30 R30 Punto de destino y radio
N3 G2 X50 Z-50 I19.8325 K-2.584 Punto final y centro incrementales
N4 G3 XI10 ZI-10 R10 Punto final incremental y radio
N5 G2 X100 Z? R20 coordenada del punto final desconocida
N6 G1 XI-2.5 ZI-15
. . .
Parámetros
X Punto final del elemento de contorno (cota de diámetro)
Z Punto final del elemento de contorno
I Centro (cota de radio)
K Centro
R Radio
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
E Avance especial para el bisel/redondeo en el ciclo de acabado
(por defecto: 1)
Avance especial = avance activo * E (0 < E <= 1)
Programación X, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
