4.7 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

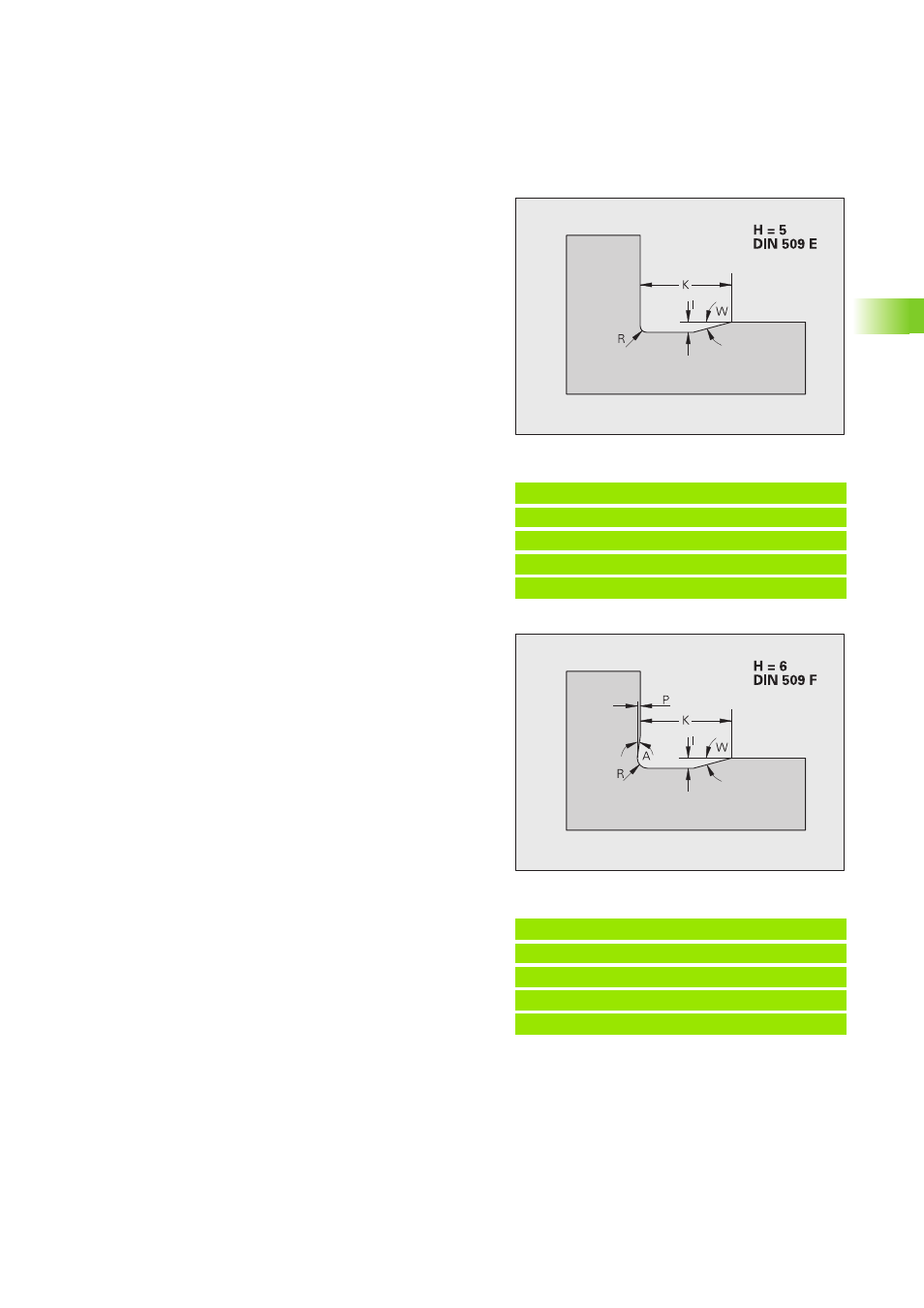

Entalladura DIN 509 E (H=0,5)
El CNC PILOT calcula los parámetros que no se indican dependiendo
del diámetro.
Entalladura DIN 509 F (H=6)
El CNC PILOT calcula los parámetros que no se indican dependiendo
del diámetro.
Ejemplo: Llamada a G25-Geo DIN 509 E
. . .
N.. G1 Z-15 [elemento longitudinal]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [elemento transversal]
. . .
Parámetros
H Forma de entalladura DIN 509 E: H=0 o H=5
I Profundidad de profundización (cota de radio)
K Anchura de entalladura
R Radio de entalladura (en ambas esquinas de la entalladura)
W Ángulo de entalladura
Ejemplo: Llamada a G25-Geo DIN 509 F
. . .
N.. G1 Z-15 [elemento longitudinal]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [elemento transversal]
. . .
Parámetros
H Forma de entalladura DIN 509 F: H=6
I Profundidad de profundización (cota de radio)
K Anchura de entalladura
R Radio de entalladura (en ambas esquinas de la entalladura)
P Profundidad transversal
W Ángulo de entalladura
A Ángulo transversal
