T 1.1 El CNC PILOT

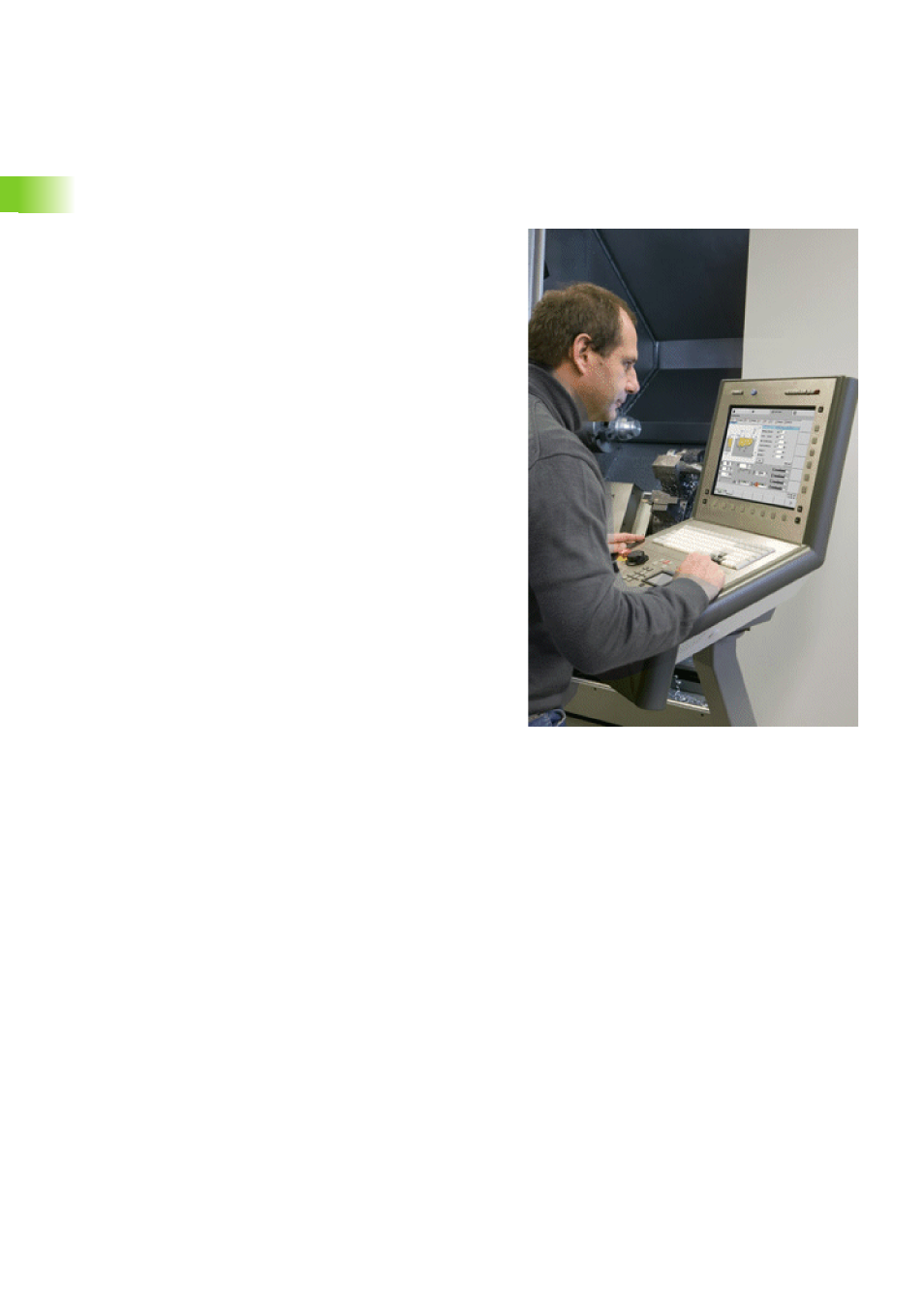

El CNC PILOT es un control numérico para tornos complejos y centros
de torneado. El control ejecuta mecanizados de taladrado y fresado
adicionales para la mecanización en torno. Con los ejes C, Y y B se
posibilitan las mecanizaciones de taladrado y fresado en las caras
frontal y posterior, en la superficie lateral y en planos inclinados.
Además el CNC PILOT da soporte a la mecanización completa.
El CNC PILOT controla hasta seis carros de bancada, cuatro cabezales,
dos ejes C, un eje B y un almacén de herramientar orientable según el
puesto. El control mecaniza hasta con cuatro herramientas
simultaneamente.
Programación
Según la forma de la pieza y dependiendo de su método de trabajo Vd.
puede elegir la forma más práctica para programar.
En TURN PLUS se describe el contorno de la pieza en bruto y de la
pieza acabada mediante un gráfico interactivo. A continuación se
accede a la generación automática del plan de trabajo (GAPT) y se
obtiene el programa NC de forma totalmente automática,
simplemente "pulsando una tecla". De forma alternativa también está
disponible la Generación Interactiva del Plan de Trabajo (GIPT). En la
GIPT se determina la secuencia del mecanizado, se selecciona la
herramienta y se modifica la tecnología del mecanizado.
Cada introducción y cada paso de trabajo creado se visualiza en el
gráfico de comprobación y puede corregirse inmediatamente. El
resultado de la elaboración del programa con TURN PLUS es un
programa DIN PLUS estructurado.
Con TURN PLUS se consigue minimizar las introducciones - con la
condición previa de describir las herramientas y los datos de corte.
Si TURN PLUS no puede realizar el programa NC óptimo debido a las
exigencias tecnológicas o si Vd. considera prioritario reducir el tiempo
de producción, se utiliza la programación DIN PLUS.
En DIN PLUS en primer lugar se describe el contorno de la pieza en
bruto y de la pieza acabada. Al mismo tiempo, la "programación
simplificada de la geometría" realiza el cálculo de coordenadas. A
continuación, debe programarse el mecanizado de la pìeza con los
ciclos de mecanizado de alto rendimiento.
Tanto TURN PLUS como DIN PLUS le ayudan en los mecanizados con
el eje C o Y y en el mecanizado completo. Para el trabajo con el eje B,
están a su disposición los ciclos DIN PLUS.
Alternativamente se puede mecanizar la pieza en DIN PLUS, igual que
con la programación DIN convencional, con movimientos lineales y
circulares y ciclos de torneado sencillos.
