110

4.1 Pr

ogr

amación DIN

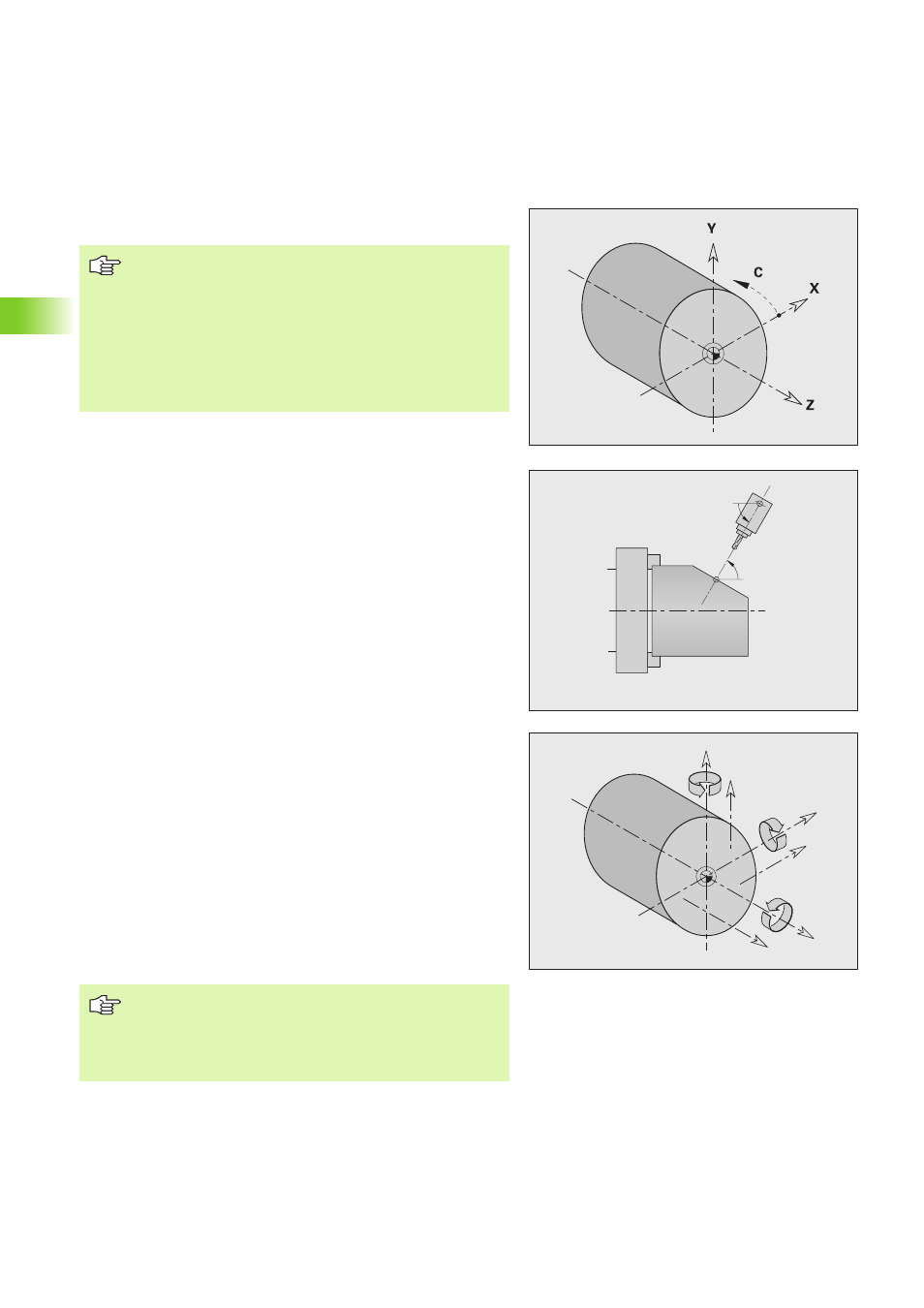

Ejes lineales y rotativos

Ejes principales: los datos de coordenadas de los ejes X, Y y Z se
refieren al cero de pieza.

Eje C como eje principal:

„

Los datos de ángulos se refieren al "punto cero del eje C".

„

En los contornos y mecanizados con el eje C:

„

Los datos de coordenadas en la superficie frontal/posterior se
indican en coordenadas cartesianas (XK, YK) o en coordenadas
polares (X, C)

„

Los datos de coordenadas en la superficie lateral se indican en
coordenadas polares (Z, C). En vez de C" se puede emplear la cota
lineal CY
("Desarrollo de superficie lateral" en el diámetro de
referencia).

Eje B - planos de mecanizado inclinados: El eje B permite
mecanizados de taladrado y fresado de los planos inclinados en el
espacio. Para la programación se inclina el sistema de coordenadas de
manera que la definición de la figura de taladros y de los contornos de
fresado tenga lugar en el plano YZ. La mecanización tiene lugar
entonces en el plano inclinado.

Ejes secundarios (ejes auxiliares): Además de los ejes principales el
CNC PILOT también da soporte a los ejes auxiliares (ejes
secundarios):

„

U:Eje lineal en dirección X

„

V:Eje lineal en dirección Y

„

W:Eje lineal en dirección Z

„

A:Eje giratorio. rotación alrededor de X

„

B:Eje giratorio. rotación alrededor de X

„

C:Eje giratorio. rotación alrededor de Z

Los ejes auxiliares sólo se programan en la parte del mecanizado con
funciones G0..G3, G12, G13, G30, G62 y G701. Una interpolación
circular sólo es posible en los ejes principales. Los ejes giratorios
(como ejes auxiliares) se programan en el apartado del mecanizado
con G15.

B

B

Z

Y

X

A

B

C

U

V

W

Con coordenadas X negativas debe tenerse en cuenta:

„

No permitidas en descripciones de contornos

„

No permitidas para ciclos de torneado

„

Se suspende el seguimiento del contorno

„

El sentido de giro en arcos circulares (G2/G3, G12/G13)
debe ajustarse manualmente

„

La posición en la compensación del radio de filo de
cuchilla (G41/G42) debe ajustarse manualmente

„

El editor DIN tienen en cuenta solo las letras de
dirección de los ejes configurados.

„

El comportamiento de los ejes giratorios B y C
depende de su configuración como ejes principales o
como ejes auxiliares.
