5.3 Simulación del mecanizado
Comprobar el contorno
Con las funciones del grupo de menú "Contorno" se ajusta el contorno
al estado de fabricación simulado, o se conmuta a la acotación del
contorno o bien a la vista 3D.
Seguimiento del contorno:
U Seleccionar "Contorno > Seguimiento del contorno: la simulación
borra todos los recorridos representados hasta el momento y
actualiza el contorno corrrespondientemente al estado de
fabricación simulado. Para ello el CNC PILOT parte de la pieza en
bruto teniendo en cuenta todos los cortes ejecutados hasta el
momento.
Acotar el contorno correspondientemente al estado de fabricación
actual:
U Seleccionar "Contorno > Seguimiento del contorno": la simulación
actualiza el contorno corrrespondientemente al estado de
fabricación simulado.
U Seleccionar "Contorno > Acotación": la simulación activa la
acotación del elemento y del punto (Véase “Acotación del
contorno” en pág. 373).
Vista 3D:
U Seleccionar "Contorno > Vista 3D": la simulación conmuta a la vista
3D (Véase “Vista 3D” en pág. 381).
Guardar el contorno generado
Se puede guardar un contorno generado en la simulación y leerlo en
DIN PLUS. El contorno de la pieza en bruto y el contorno de la pieza
acabada, generados a través de la simulación, se leen en DIN PLUS
(menú bloque: "Añadir contorno").
Ejemplo: se describe la pieza en bruto y acabada y se simula el
mecanizado de la primera sujeción. Entonces se guarda el contorno
mecanizado y se utiliza para la segunda sujeción.
Al "generar el contorno", la simulación guarda:
„ PIEZA EN BRUTO: el estado de fabricación simulado del contorno
„ PIEZA ACABADA: la pieza acabada programada
La simulación tiene en cuenta un desplazamiento del punto cero y/o
un espejo de la pieza.
Guardar el contorno:

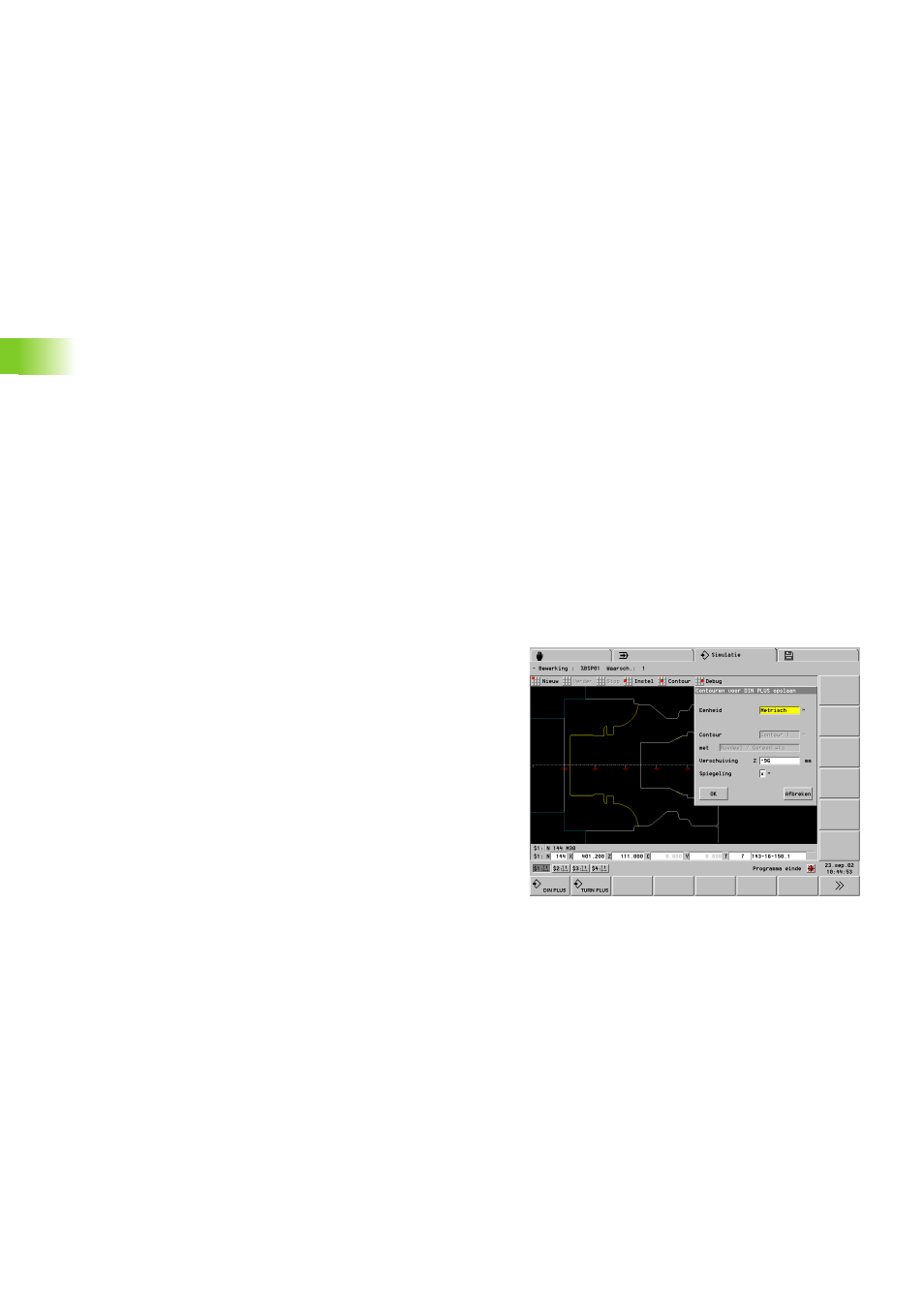

U Seleccionar "Contorno > Guardar contornos": la simulación abre la
ventana de diálogo "Guardar contornos como subprograma NC".
Casilla de introducción:
„ Unidad: descripción del contorno métrica o en pulgadas
„ Contorno: selección del contorno (en varios contornos)
„ Desplazamiento: desplazamiento del punto cero de la pieza
„ Espejo: reflejar/noreflejar contornos
