HEIDENHAIN CNC Pilot 4290 V7.1 - Manual (Página 263)

CNC PILOT 4290 de HEIDENHAIN 263
4.27 Ciclos de fr
esado

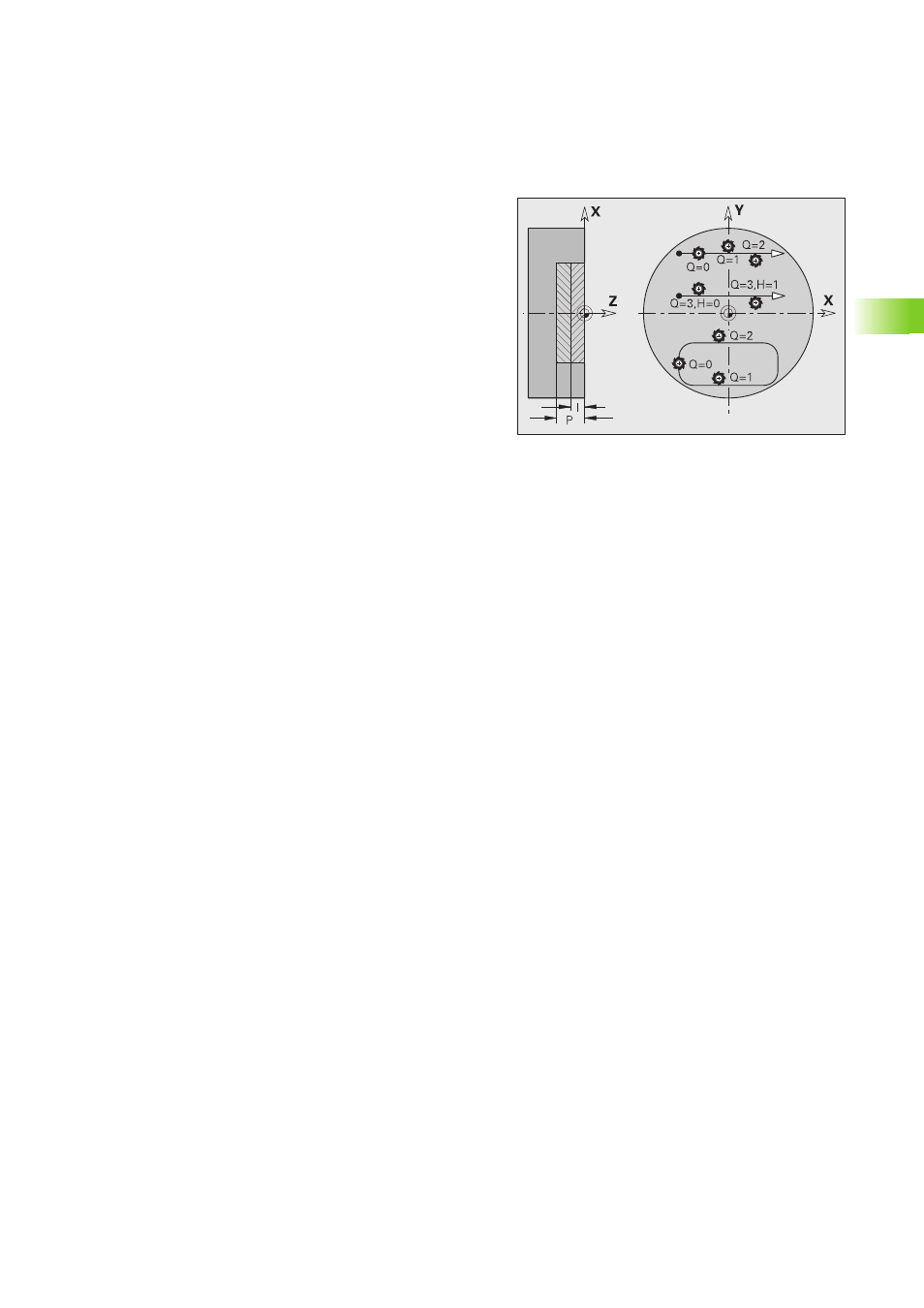

G840 – calcular posiciones de pretaladrado
"G840 A1 .." calcula las posiciones de pretaladrado y memoriza la
referencia indicada en "NF". Programar sólo los parámetros indicados
en la siguiente tabla.
Ver también:
„ G840 – Nociones básicas: Página 262
„ G840 – Fresado: Página 264
Parámetro – calcular posiciones de pretaladrado
Q Tipo de ciclo (lugar de fresado)
„ Contorno abierto. En el caso de solapes, "Q" define si se
mecaniza la primera zona (a partir del punto de partida) o
todo el contorno.
„ Q=0: punto central del fresado en el contorno (posición
de pretaladrado = punto de partida).
„ Q=1: mecanizado a la izquierda del contorno. En caso de
intersección, tener en cuenta sólo el primer campo del
contorno.
„ Q=2: mecanizado a la derecha del contorno. En caso de
intersección, tener en cuenta sólo el primer campo del
contorno.
„ Q=3: no permitido
„ Q=4: mecanizado a la izquierda del contorno. En caso de
intersección, tener en cuenta todo el contorno.
„ Q=5: mecanizado a la derecha del contorno. En caso de
intersección, tener en cuenta todo el contorno.
„ Contorno cerrado
„ Q=0: punto central del fresado en el contorno (posición
de pretaladrado = punto de partida).
„ Q=1: fresado interior
„ Q=2: fresado exterior
„ Q=3..5: no permitido
NS Número de frase - Comienzo del trazado del contorno
„ Figuras: número de bloque de la figura
„ Contorno libre cerrado: primer elemento del contorno (no el
punto inicial)
„ Contorno abierto: primer elemento del contorno (no el
punto inicial). "NS – NE" determina la dirección del contorno.
NE Número de frase - Final del trazado del contorno
„ Figuras, contorno libre cerrado: sin datos
„ Contorno abierto: último elemento del contorno
„ El contorno consta de un elemento:
„ Sin datos: mecanizado en dirección del contorno
„ NS=NE programa el mecanizado en dirección opuesta al
contorno
