4.16 Decalajes del punt
o cer

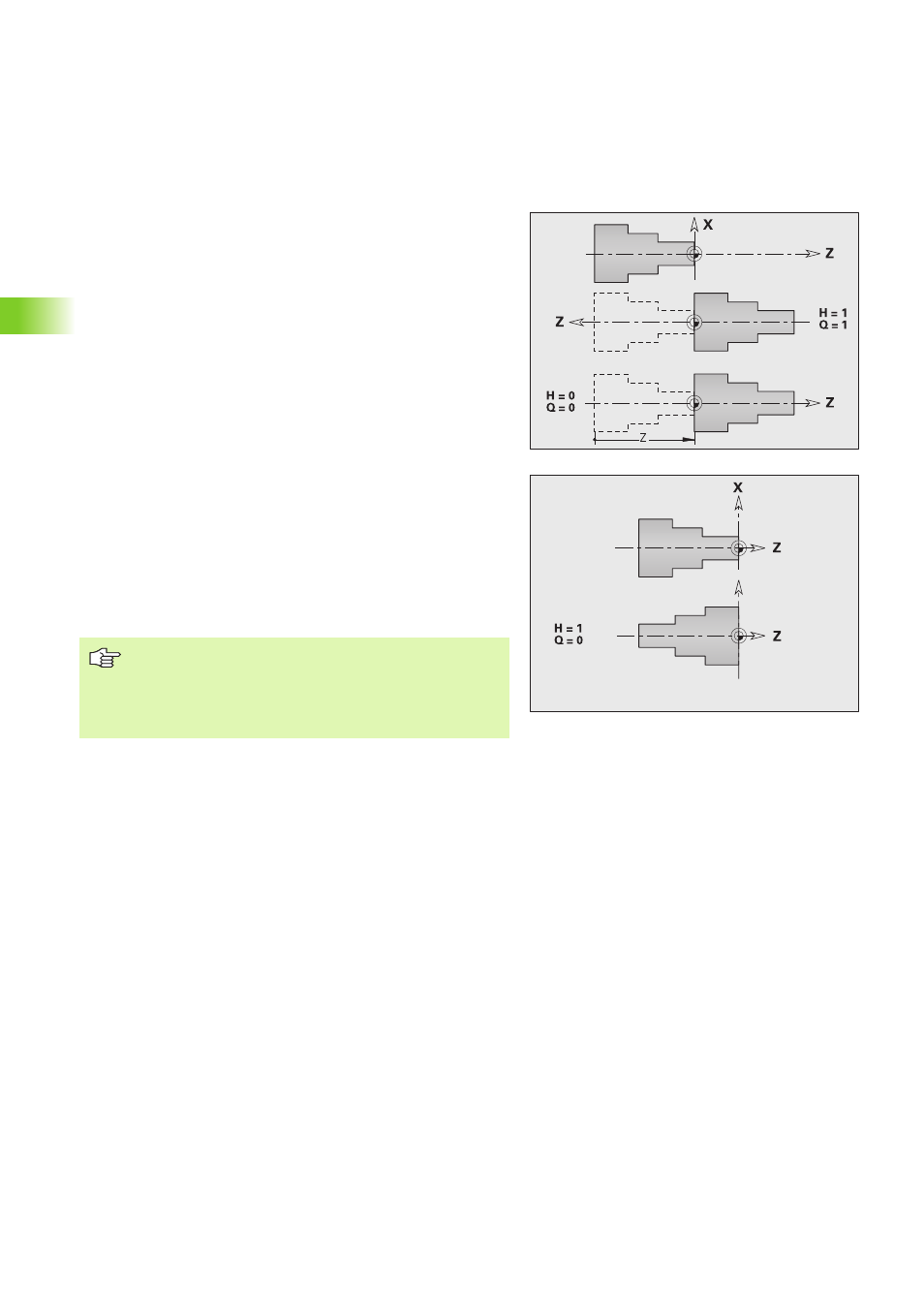

o Reflejar contornos G121
G121 refleja y/o desplaza el contorno de la pieza en bruto o del
contorno de la pieza acabada. Se refleja en el eje X, y se desplaza en
la dirección Z. Para ello no se influye en el cero pieza.
Mediante el empleo de G121 se puede utilizar la descripción de la
pieza de desbaste y de la pieza acabada para el mecanizado de la parte
delantera y trasera.
Parámetros
H Tiempo de transformación (por defecto: 0)
„ H=0: Desplazar el contorno, no reflejarlo
„ H=1: Desplazar el contorno, reflejarlo e invertir la dirección en
la descripción del contorno
Q Reflejar el eje Z en el sistema de coordenadas (por defecto: 0)
„ Q=0: no reflejar
„ Q=1: reflejar
Z Desplazamiento. Desplazar el sistema de coordenadas en
dirección Z (por defecto: 0)
D Reflejar XC/XCR (reflejar/desplazar contornos superficie frontal/
posterior) - (por defecto: 0)
„ D=0: no reflejar/desplazar
„ D=1: reflejar/desplazar
„ Los contornos en la superficie envolvente se reflejan/
desplazan como contornos giratorios.
„ Los contornos auxiliares no se reflejan.
„ Debe tenerse en cuenta que: Q=1: refleja el sistema de
coordenadas y el contorno; H=1 refleja sólo el contorno.
