CNC PILOT 4290 de HEIDENHAIN 103
3.7 Supervisión de la car
g
a
Producción con supervisión de la carga
Para que la "producción se realice con control de la carga" es necesario
realizar el ajuste en el programa NC (G996).

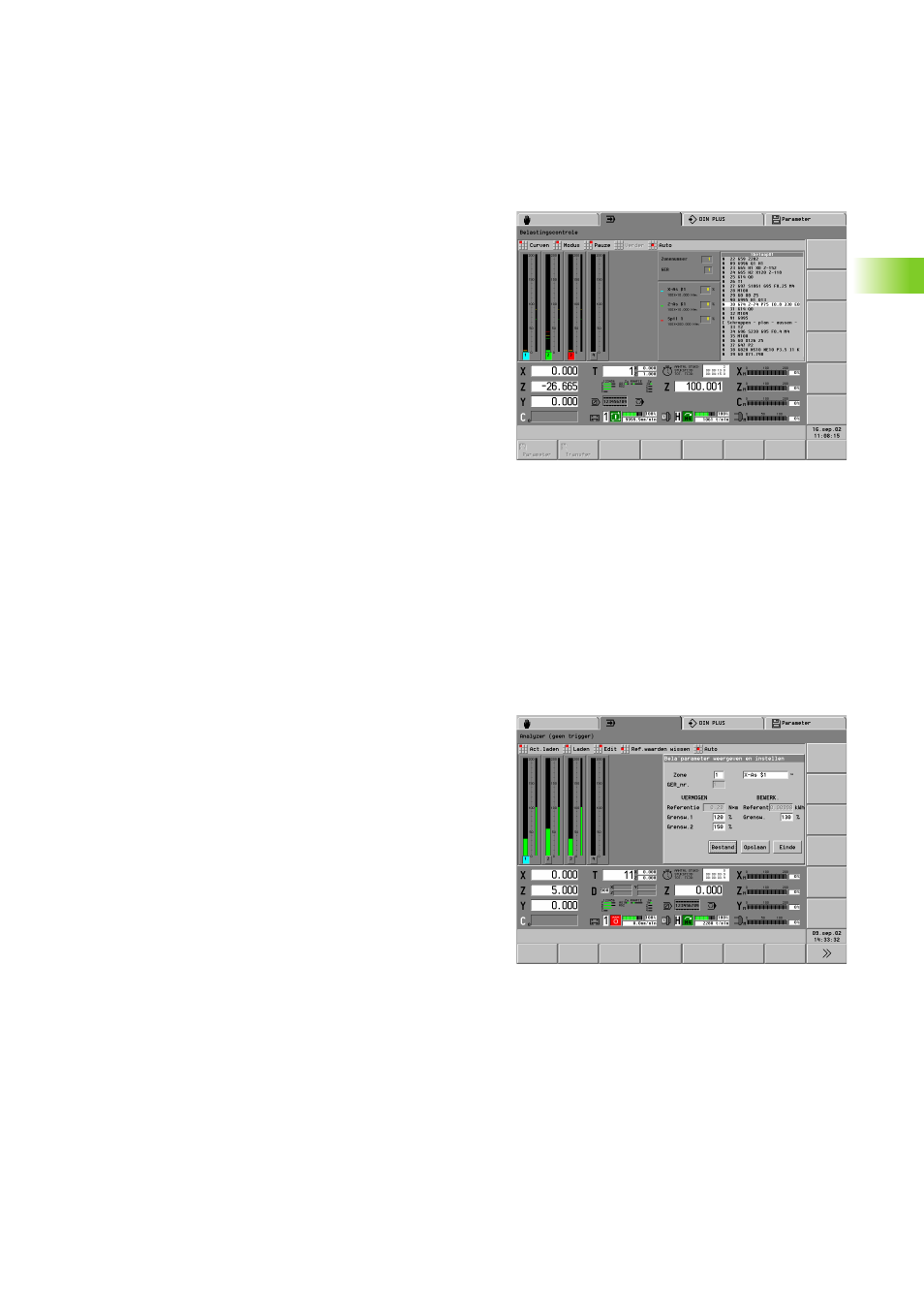

Visualizar los pares de giro y los valores límite:
U Seleccionar "Vis(ualización) > Visualización Supervisión de la carga
>"
Submenú "Visualización > Supervisión de la carga":
„ Punto del menú "curvas":
En "Curva 1.4" se asignan los accionamientos a los campos de
introducción.
„ Gráfica de líneas: una curva
„ Gráfica de barras: hasta cuatro barras
„ Con "Trama de visualización" se influye en la precisión de la
representación. Una "trama pequeña" aumenta la precisión de la
visualización (valores: 4, 9, 19, 39 segundos por dibujo).
„ Grupo de menú "Modo":
„ Gráfica de líneas: muestra el par de giro a través del eje del
tiempo y los valores límite. Valores límite "grises": el campo no se
supervisa (omisión de recorridos en marcha rápida).
„ Gráfico de barras: visualiza los pares de giro actuales, el "trabajo"
realizado y los valores límite de las zonas de control.
„ Pausa: Para la visualización
„ Continuar: Prosigue con la visualización
„ Auto: volver al menú automático
Editar valores límite
Con el "Editor del parámetro de supervisión" se analiza el mecanizado
de referencia y optimizan los valores límite.
El CNC PILOT visualiza el nombre del programa de los parámetros de
supervisión cargados en la línea de encabezamiento.
Selección:
U Seleccionar "Vis(ualización) > Edit Supervisión de la carga >"
Submenú "Editor de los `parámetros de supervisión":
„ Cargar act(ual fichero): parámetros de supervisión del programa NC
seleccionado.
„ cargar: parámetros de supervisión que se elijan.
„ Edit: visualizar y editar valores límite.
„ Borrar valores de referencia: borra los parámetros de supervisión
del programa NC visualizado.
„ Auto: volver al menú automático
