CNC PILOT 4290 de HEIDENHAIN 445
6.8 Cont
or
nos con eje C

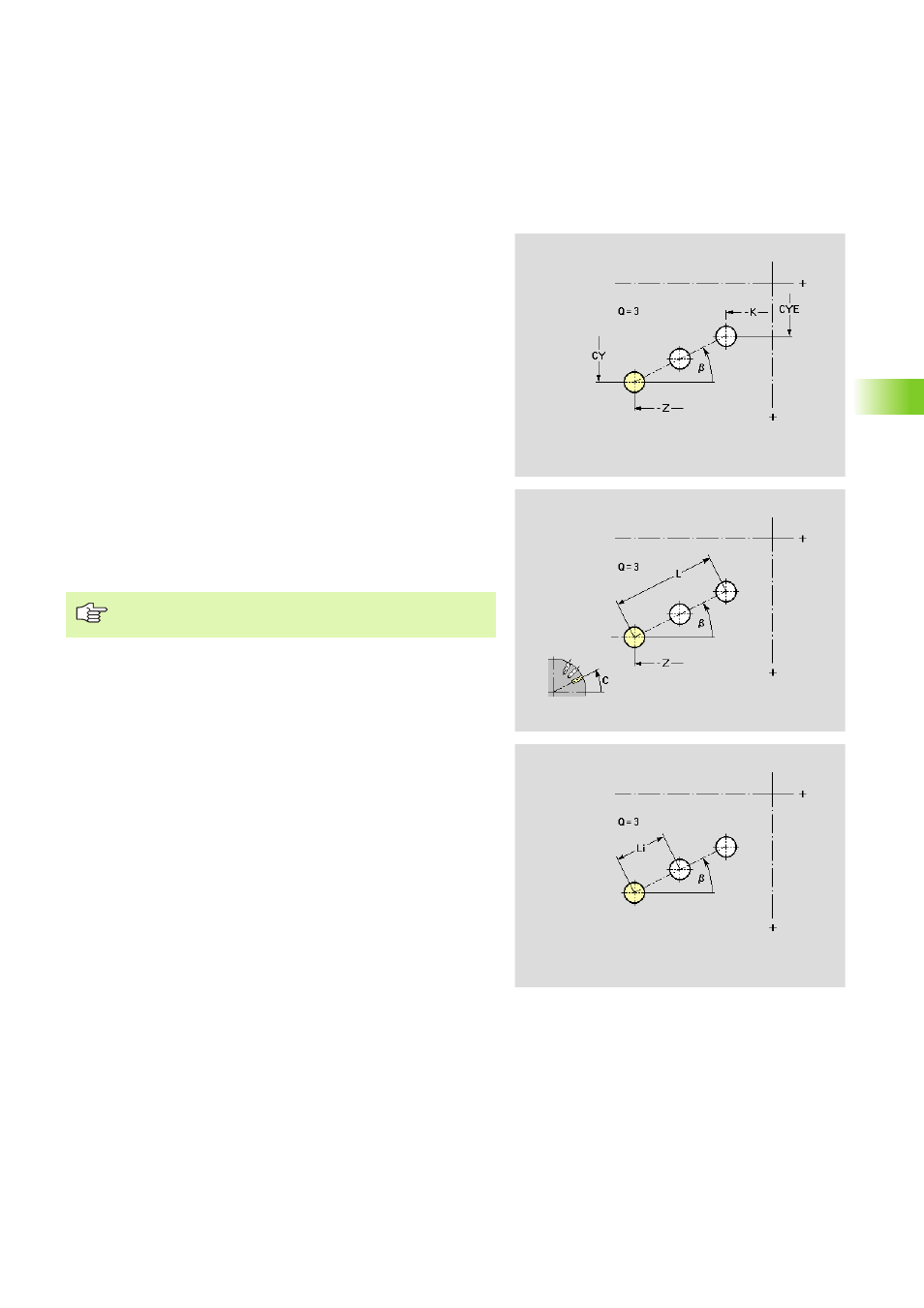

Superficie envolvente: modelo o figura de
taladros lineal
La función define un modelo o figura de taladros lineal sobre la
superficie envolvente.
Parámetros
Z Punto inicial del modelo
CY Punto central del modelo – ángulo como "cota del recorrido"
C Punto inicial del modelo – ángulo
Q Número de figuras (por defecto: 1)
K Punto final del patrón
Ki Distancia entre dos figuras en la dirección Z
CYE Punto final del modelo – ángulo como "cota de recorrido"
CYi Distancia entre lasfiguras – como "cota del recorrido"
L Longitud total del patrón
Li Distancia entre dos figuras (distancia entre modelos)
b Ángulo del eje longitudinal del modelo (referencia: eje Z)
Descripción del taladro/figura
Si no se programa "punto final", los taladros/figuras se
distribuyen uniformemente por todo el perímetro.
