CNC PILOT 4290 de HEIDENHAIN 231
4.21 Ciclos de t
o
rn
eado sencillos
4.21 Ciclos de torneado sencillos
Final de ciclo G80
G80 finaliza el ciclo de mecanizado.

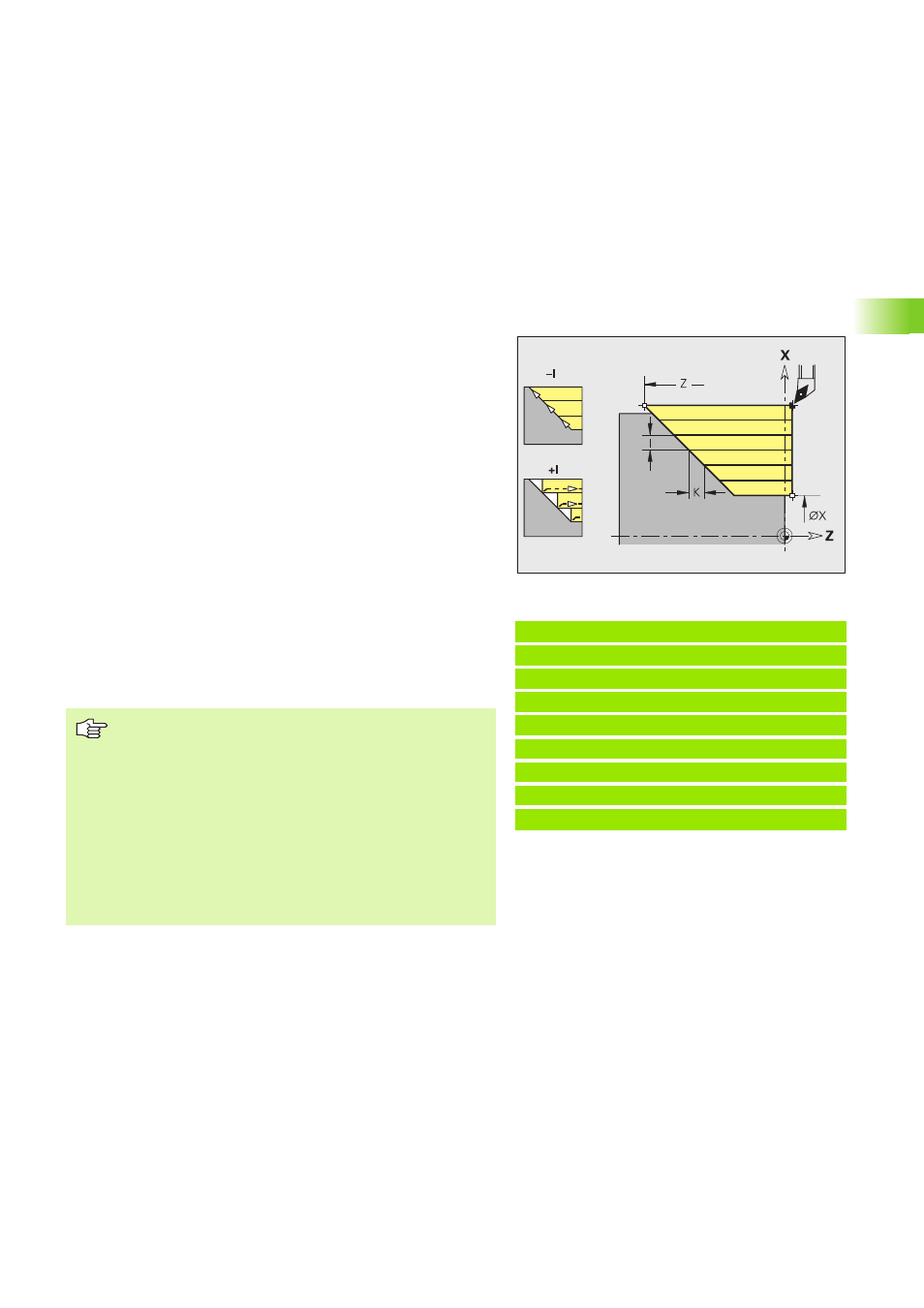

Cilindrado sencillo G81
G81 desbasta la zona de contorno descrita por la posición actual de la
herramienta y "X, Z". En una superficie oblicua, el ángulo se define con
I y K.
El CNC PILOT reconoce un mecanizado exterior/interior en base a
la posición del punto final. La subdivisión del corte se calcula de
modo que se evite un "corte con roces" y que la alimentación
calculada sea <="I".
Ejemplo: G81
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G81 X100 Z-70 I4 K4 Q0
N4 G0 X100 Z2
N5 G81 X80 Z-60 I-4 K2 Q1
N6 G0 X80 Z2
N7 G81 X50 Z-45 I4 Q1
. . .
Parámetros
X Punto de destino del contorno (cota del diámetro)
Z Punto de destino del contorno
I Aproximación máxima en dirección X
„ I<0: con repaso del contorno
„ I>0: sin repaso del contorno
K Decalaje en dirección Z (por defecto: 0)
Q Función G Alimentación (por defecto: 0)
„ 0: Alimentación con G0 (avance rápido)
„ 1: Alimentación con G1 (avance activo)
„ Programación X, Z: en cotas absolutas, incrementales
o con automantenimiento (comportamiento modal)
„ La corrección del radio de filo de cuchilla no se
ejecuta.
„ Distancia de seguridad después de cada corte: 1mm
„ Una sobremedida G57
„ se compensa en función del signo (por lo cual no son
posibles las sobremedidas en los mecanizados
interiores)
„ se mantiene activa después de finalizar el ciclo
„ No se compensa una sobremedida G58.
