CNC PILOT 4290 de HEIDENHAIN 433
6.8 Cont
or
nos con eje C
Superficie frontal o posterior: modelo o figura de
taladros lineal

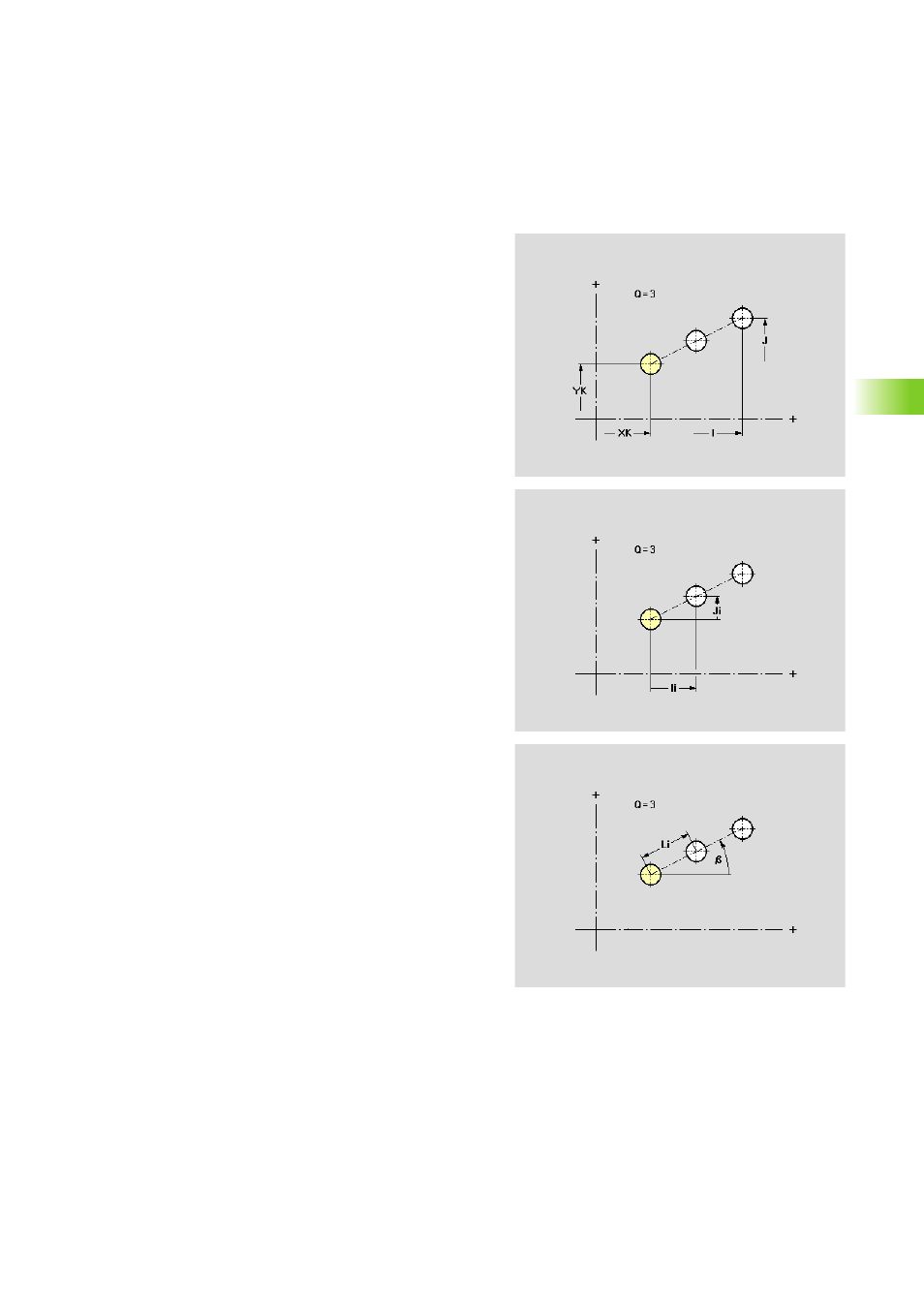

La función define un modelo o figura de taladros lineal sobre la
superficie frontal/ posterior.
Parámetros
XK Punto inicial del modelo en coordenadas cartesianas
YK Punto inicial del modelo en coordenadas cartesianas
a Punto inicial del modelo en coordenadas polares (referencia
ángulo: eje XK positivo)
P Punto inicial del modelo en coordenadas polares
Q Número de figuras (por defecto: 1)
I Punto final del modelo en coordenadas cartesianas
J Punto final del modelo en coordenadas cartesianas
Ii Distancia entre dos figuras en dirección XK
Ji Distancia entre dos figuras en dirección YK
b Ángulo del eje longitudinal del modelo (ref.: eje XK)
L Longitud total del patrón
Li Distancia entre dos figuras (distancia entre modelos)
