CNC PILOT 4290 de HEIDENHAIN 529
6.14 Gener
a
ción int
e
ra
ctiv
a del plan de tr
abajo (GIPT)

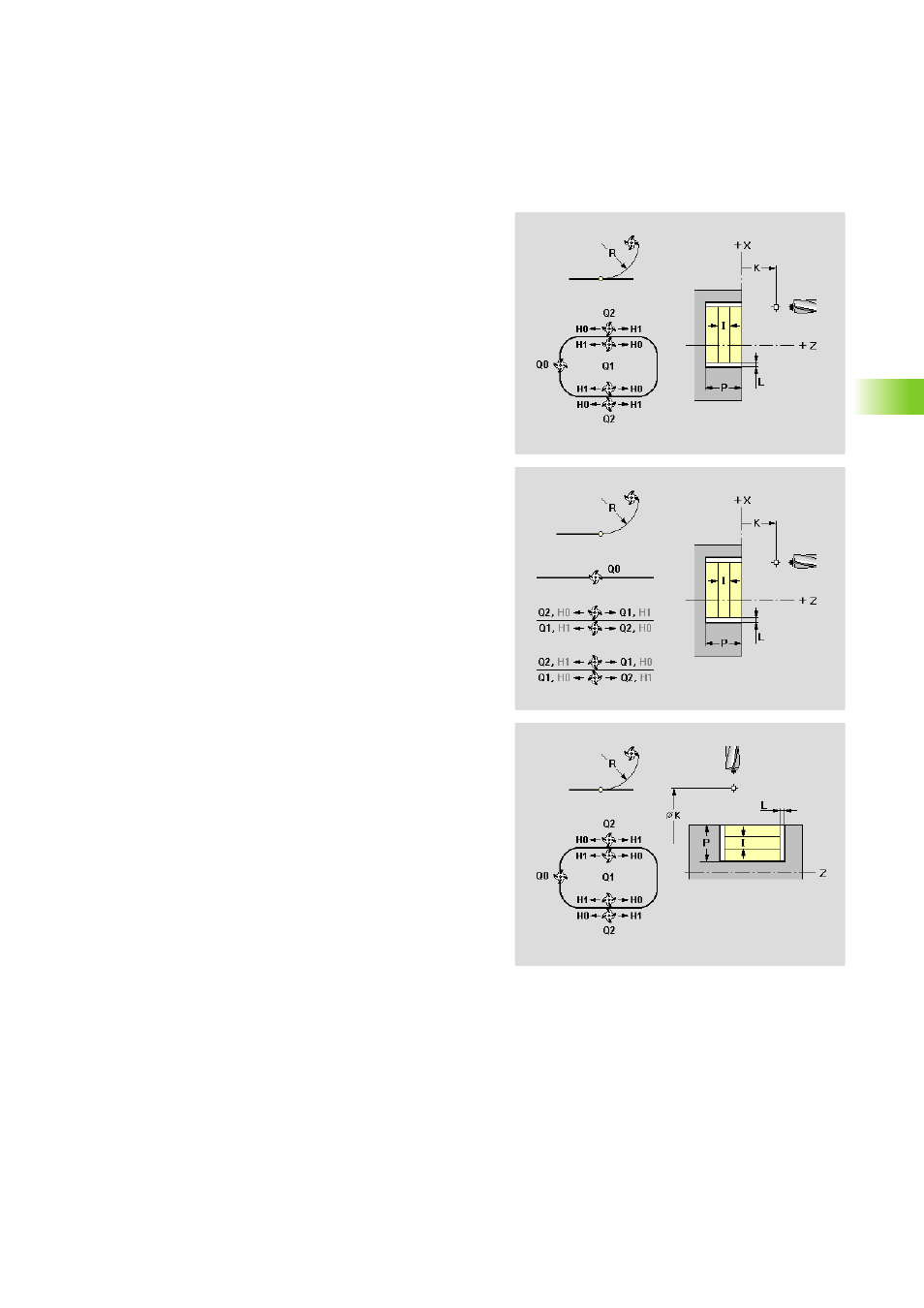

Fresado de contornos - desbaste/acabado (G840)
La GIPT genera el ciclo G840 para el contorno seleccionado abierto o
cerrado con los siguientes parámetros.
Parámetros
K Plano de retroceso (por defecto: vuelta a la posición de partida)
„ Superficie frontal/ posterior: posición en dirección Z
„ Superficie envolvente: posición en dirección X (cota del
diámetro)
Q Lugar de fresado
„ Q=0: punto central del fresado sobre el contorno
„ en contorno cerrado:
„ Q=1: fresado interior
„ Q=2: fresado exterior
„ en contorno abierto:
„ Q=1: a la izquierda del contorno (referencia: en dirección
del mecanizado)
„ Q=2: a la derecha del contorno (referencia: en dirección del
mecanizado)
H Dirección de desarrollo del fresado
„ H=0: En contra del avance
„ H=1: A favor del avance
R Radio de entrada
„ R=0: se recorre directamente el elemento del contorno
„ R>0: radio de entrada/salida, el cual se conecta
tangencialmente al elemento del contorno
„ R<0 en esquinas interiores: radio de entrada/salida, el cual se
conecta tangencialmente al elemento del contorno
„ R<0 en esquinas exteriores: la aproximación/el alejamiento
al/del elemento de contorno se realiza tangencialmente
P Profundidad de fresado (sobreescribe la "profundidad" de la
definición del contorno)
I Aproximación máxima (por defecto: fresado en una
aproximación)
