Patrón circular en la superficie frontal/posterior
G402-Geo

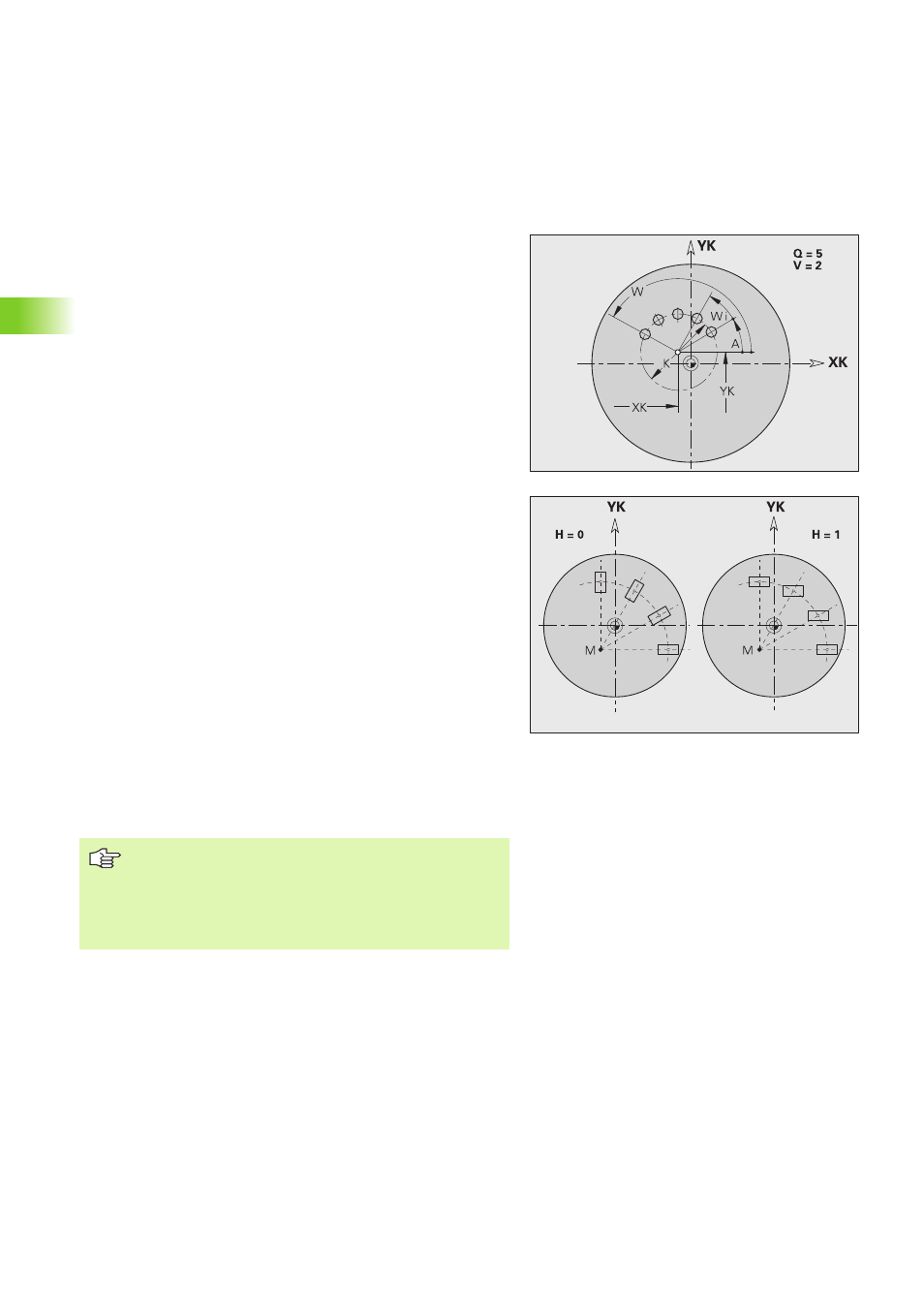

G402 define un patrón circular de taladros o figuras en la superficie
frontal o posterior. G402 actúa sobre el taladro/figura definidos en el
bloque siguiente (G300.0,305, G307).
Parámetros
Q Número de figuras
K Diámetro de patrón
A Ángulo inicial - posición de la primera figura; referencia: eje
XK; (por defecto: 0°)
W Ángulo final - posición de la última figura; referencia: eje
XK; (por defecto: 360°)
Wi Ángulo entre figuras
V Sentido – Orientación (por defecto: 0)
„ V=0, sin W: reparto por el círculo completo
„ V=0, con W: Reparto por un arco de círculo más grande
„ V=0, con Wi: el signo de Wi determina el sentido (Wi<0: en
sentido horario)
„ V=1: con W: en sentido horario
„ V=1, con Wi: en sentido horario (el signo de Wi no es
relevante)
„ V=2: con W: en sentido antihorario
„ V=2, con Wi: en sentido antihorario (el signo de Wi no es
relevante)
XK Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
H Orientación de las figuras (por defecto: 0)
„ H=0: Orientación normal, las figuras se giran en torno del al
centro del círculo (rotación)
„ H=1: Orientación original, la posición de la figura referida al
sistema de coordenadas permanece invariable (traslación)
„ Programar el taladro/figura en el bloque siguiente sin
centro. Excepción ranura circular: Véase “Patrón
circular con ranuras circulares” en pág. 169.
„ El ciclo de fresado (segmento de programa
MECANIZADO) llama, en el bloque siguiente, al taladro/
figura - no a la definición del patrón.
