CNC PILOT 4290 de HEIDENHAIN 567
6.1
9
Ejemplo

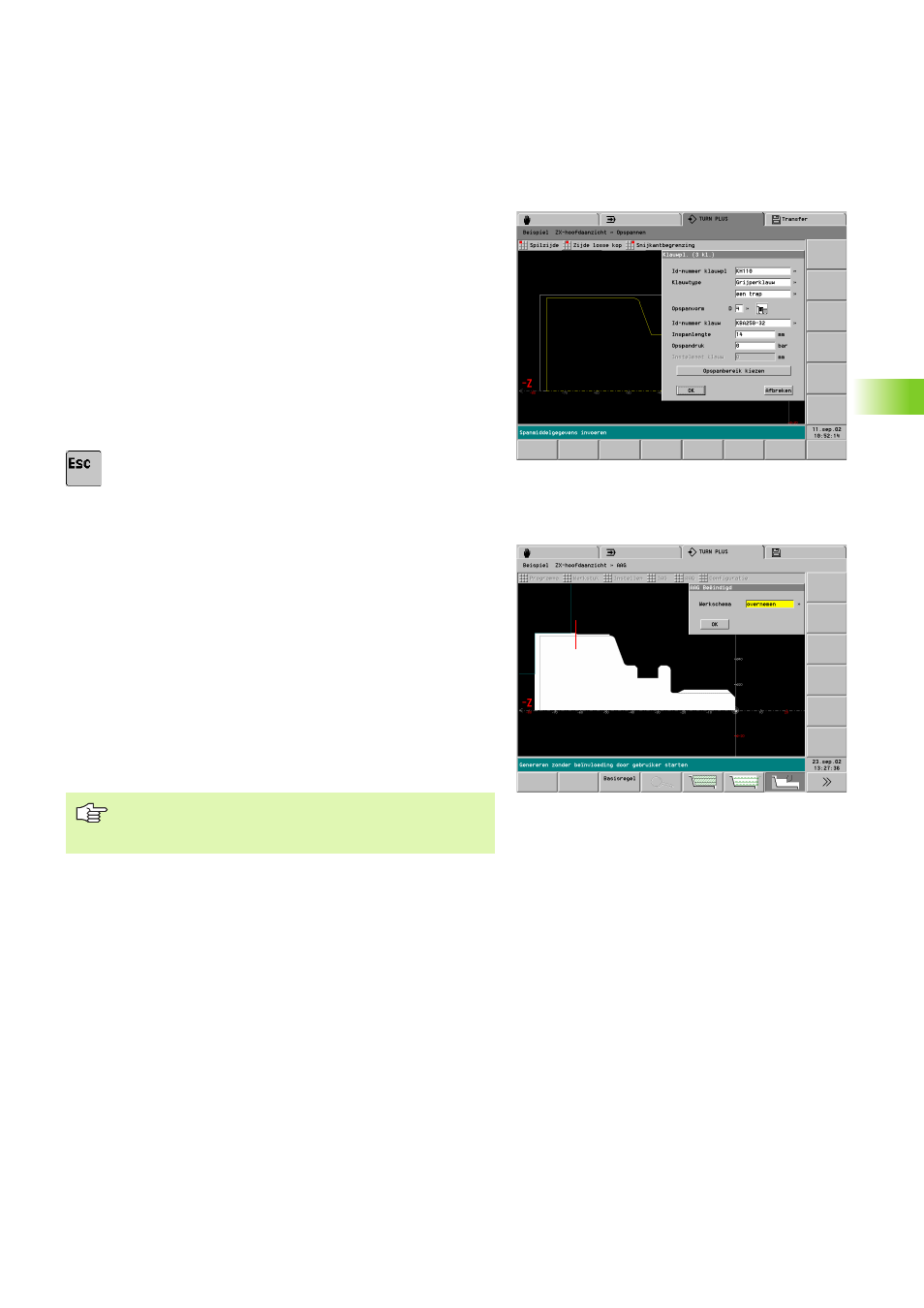

Equipar, sujetar la pieza
U Seleccionar "Equipar > Sujetar > Empotrar"
U Seleccionar "Lado husillo > Mandril de tres mordazas"
U Ventana de diálogo "Mandril de tres mordazas":
„ Seleccionar "Nº de identidad mandril"
„ Introducir el "tipo de mordaza"
„ Introducir la "forma de la mordaza"
„ Seleccionar "Nº de identidad mordaza"
„ Verificar/ introducir "longitud de empotrado, presión de sujeción"
„ Determinar el área de sujeción: seleccionar un elemento del
contorno que esté en contacto con la mordaza.
U TURN PLUS representa el medio de sujeción y la limitación del
corte.
U Pulsar la tecla ESC: regreso al menú principal
Generar y memorizar el plan de trabajo
Generar plan de trabajo
U Seleccionar "GAPT > Automático"
U TURN PLUS simula el proceso de arranque de viruta
U Seleccionar "Aceptar plan de trabajo"
Guardar programa
U Seleccionar "Programa > Guardar > Completo"
U Verificar/ ajustar el nombre del fichero
U TURN PLUS memoriza:
„ el plan de trabajo, el contorno de la pieza en bruto y de la pieza
acabada (en un fichero).
„ el programa NC (formato DIN PLUS).
La GAPT genera los bloques de trabajo según la secuencia
del mecanizado y los ajustes de los parámetros de
mecanizado.
