104
3.7 Supervisión de la car
g
a
Edición de los parámetros de supervisión

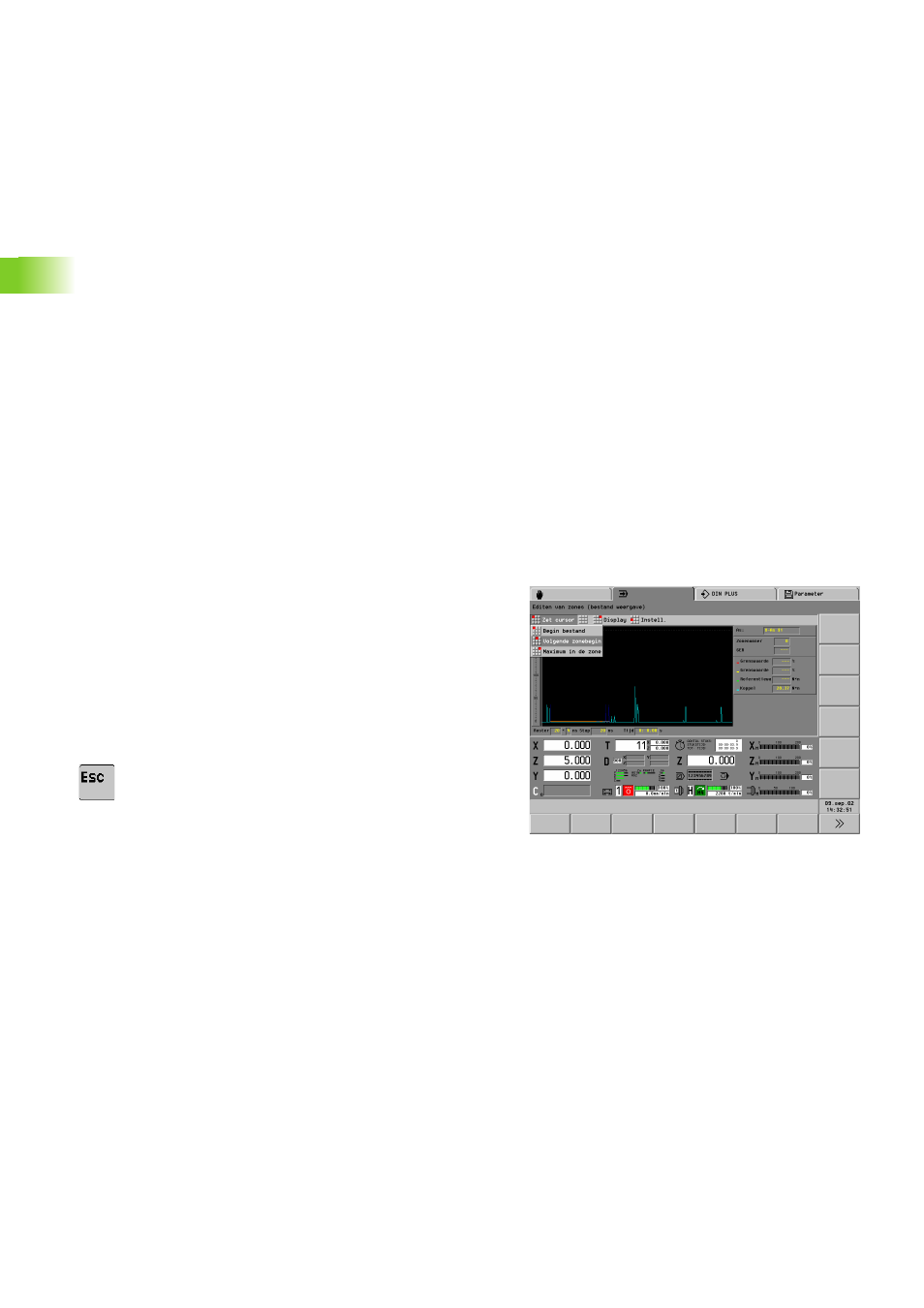

La ventana de diálogo "visualización y ajuste de parámetros de carga"
prepara para su edición los parámetros de un grupo en una zona de
control.
La gráfica de barras representa todos los grupos de la zona de
supervisión (barras mas anchas: valores de potencia; barras mas
delgadas: valores de trabajo) El grupo (agregado) seleccionado está
marcado en color.
Se introducen las zonas de supervisión y se selecciona el grupo. El
CNC PILOT visualiza los valores de referencia correspondientes,
prepara los valores límite "potencia" y "trabajo" para su edición y
muestra la herramienta (número T) de dicha zona de control "a modo
informativo".
Casillas de conmutación de la ventana de diálogo:
„ Guardar: memoriza los valores límite de este grupo en esta zona.
„ Fin (o tecla ESC): se cierra la ventana de diálogo.
„ Fichero: conmuta al "gráfico de líneas".
Condición previa: que en el mecanizado de referencia se hayan
memorizado los valores de medición.
Análisis del mecanizado de referencia
La supervisión de la carga muestra "a través del tiempo" el par de giro
y el valor límite del grupo adicional seleccionado.
„ Valores límite "grises": el campo no se supervisa (omisión de
recorridos en marcha rápida).
„ Los valores de la posición del cursor son visualizados por el CNC
PILOT adicionalmente de forma numérica.
Selección:
U Casilla de conmutación "fichero" en la ventana de diálogo "Ajustar y
visualizar parámetros de carga"
U Volver a "Edición de los parámetros de supervisión".
