Duplicar circularmente la sección del contorno
Con esta función se define una sección del contorno y se "añade" x
veces al contorno existente.
U Seleccionar "Duplicar > Fila > Ciruclarmente" en el menú de la pieza
acabada. TURN PLUS marca el último elemento.
U Seleccionar la sección del contorno (sólo pueden seleccionarse los
últimos elementos del contorno introducidos).
U TURN PLUS abre la ventana de diálogo "Multiplicar en fila
circularmente". Introducir el número y el radio.
U TURN PLUS visualiza el primer "punto de giro" como un "cuadrado
rojo". Seleccionar el "punto de giro" correcto.
U TURN PLUS amplia el contorno
Ejecución de "duplicar circularmente"
„ Puntos giratorios: TURN PLUS determina con el "radio" un círculo
alrededor del punto inicial y el punto final de la sección del contorno.
Los puntos de corte de los circulos dan como resultado los dos
puntos de giro posibles.
„ El ángulo de giro es el resultado de la distancia entre el punto inicial
y el punto final de la sección del contorno.
„ Ampliar contorno: TURN PLUS duplica la sección del contorno
seleccionada, la gira y la "añade" junto al contorno.
Duplicar la sección del contorno a través del
espejo
En esta función se define una sección del contorno, que refleja, y la
cual se "añade" al contorno existente.
U Seleccionar "Duplicar > Espejo" en el menú de la pieza acabada.
TURN PLUS marca el último elemento.
U Seleccionar la sección del contorno (sólo pueden seleccionarse los
últimos elementos del contorno introducidos).
U TURN PLUS abre la ventana de diálogo "Duplicar a través del
espejo".
U Definir el eje del espejo. TURN PLUS amplia el contorno.

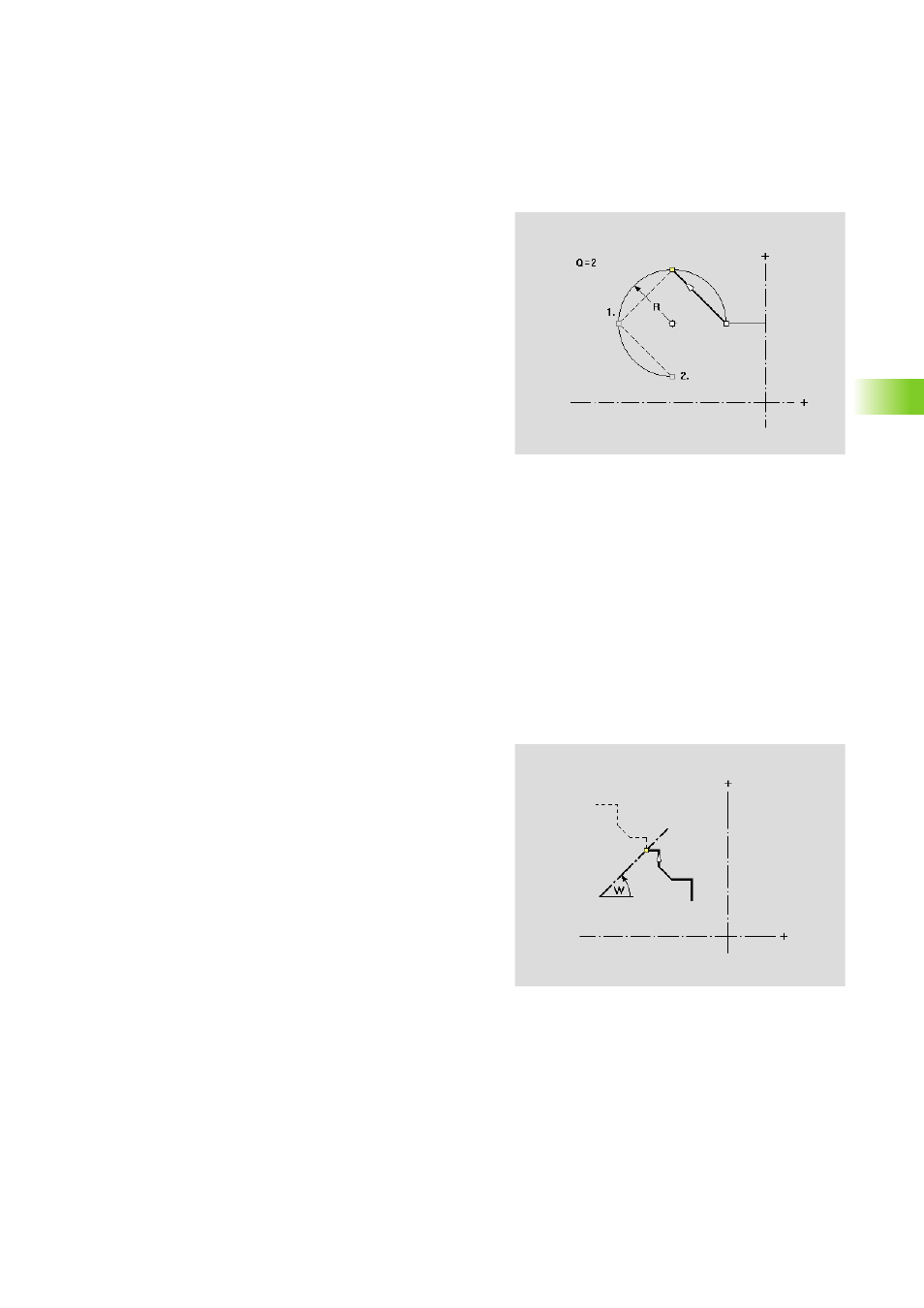

Parámetros
Q Número (la sección del contorno se duplica Q veces)
R Radio
Parámetros
W Ángulo del eje reflejado. El eje reflejado pasa a través del punto
final actual del contorno.
Referencia del ángulo: eje Z positivo
