4.6 Elementos básicos del contorno
de torneado
Punto de partida del contorno de torneado G0-Geo
G0 define el punto inicial de un contorno de torneado.
Segmento rectilíneo de contorno de torneado
G1-Geo
G1 define un segmento rectilíneo en un contorno de torneado.
Ejemplo: G0-Geo
. . .
PIEZA ACABADA
N2 G0 X30 Z0 [punto de partida del
contorno]
N3 G1 X50 B-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parámetros
X Punto inicial del contorno (cota de diámetro)
Z Punto inicial del contorno
Parámetros
X Punto final del elemento de contorno (cota de diámetro)
Z Punto final del elemento de contorno

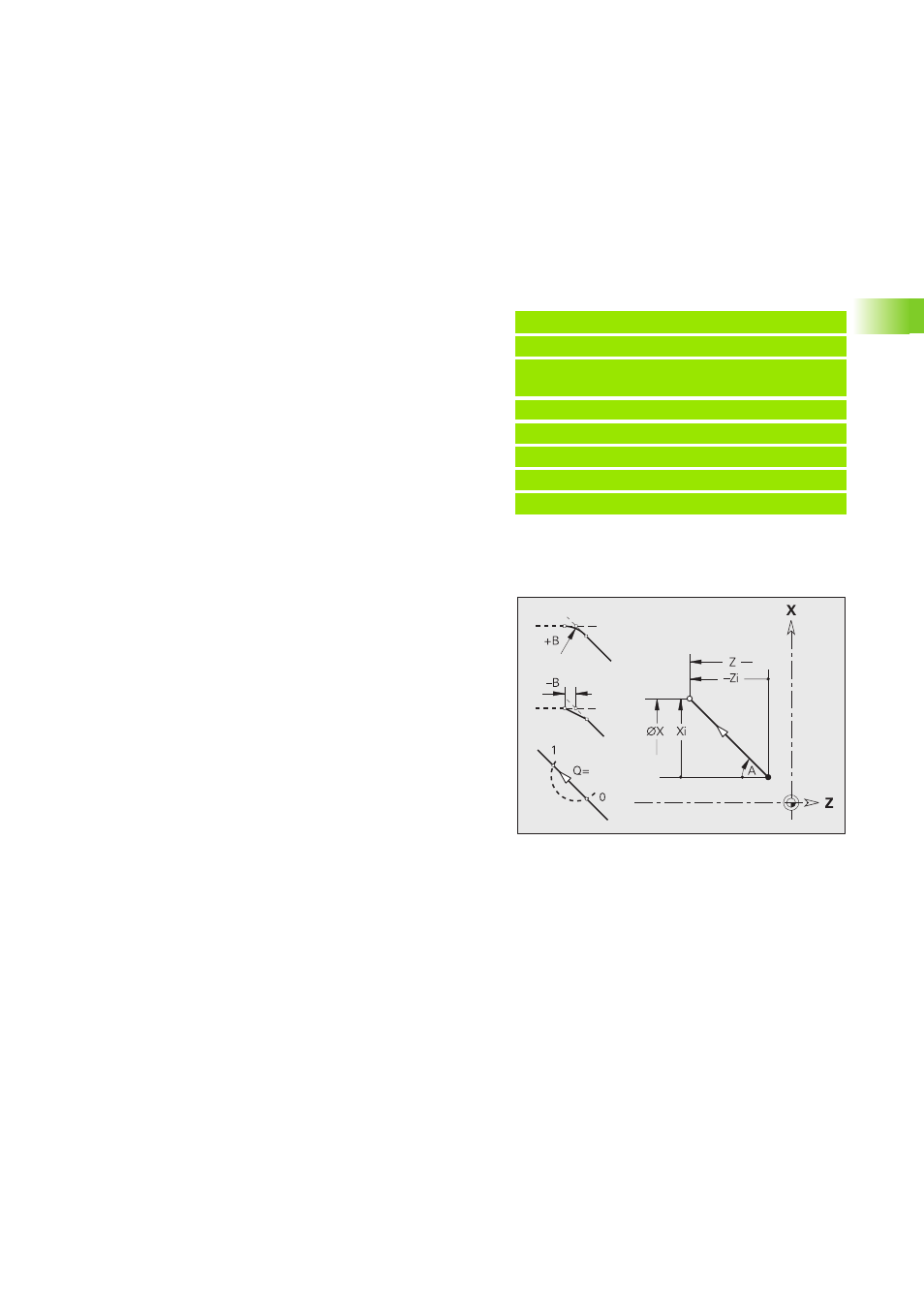

A Ángulo respecto al eje de rotación (dirección angular: véase
imagen de ayuda)
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
E Avance especial para el bisel/redondeo en el ciclo de acabado
(por defecto: 1)
Avance especial = avance activo * E (0 < E <= 1)
