402
6.4 Cont
or
nos de la pieza en br
ut

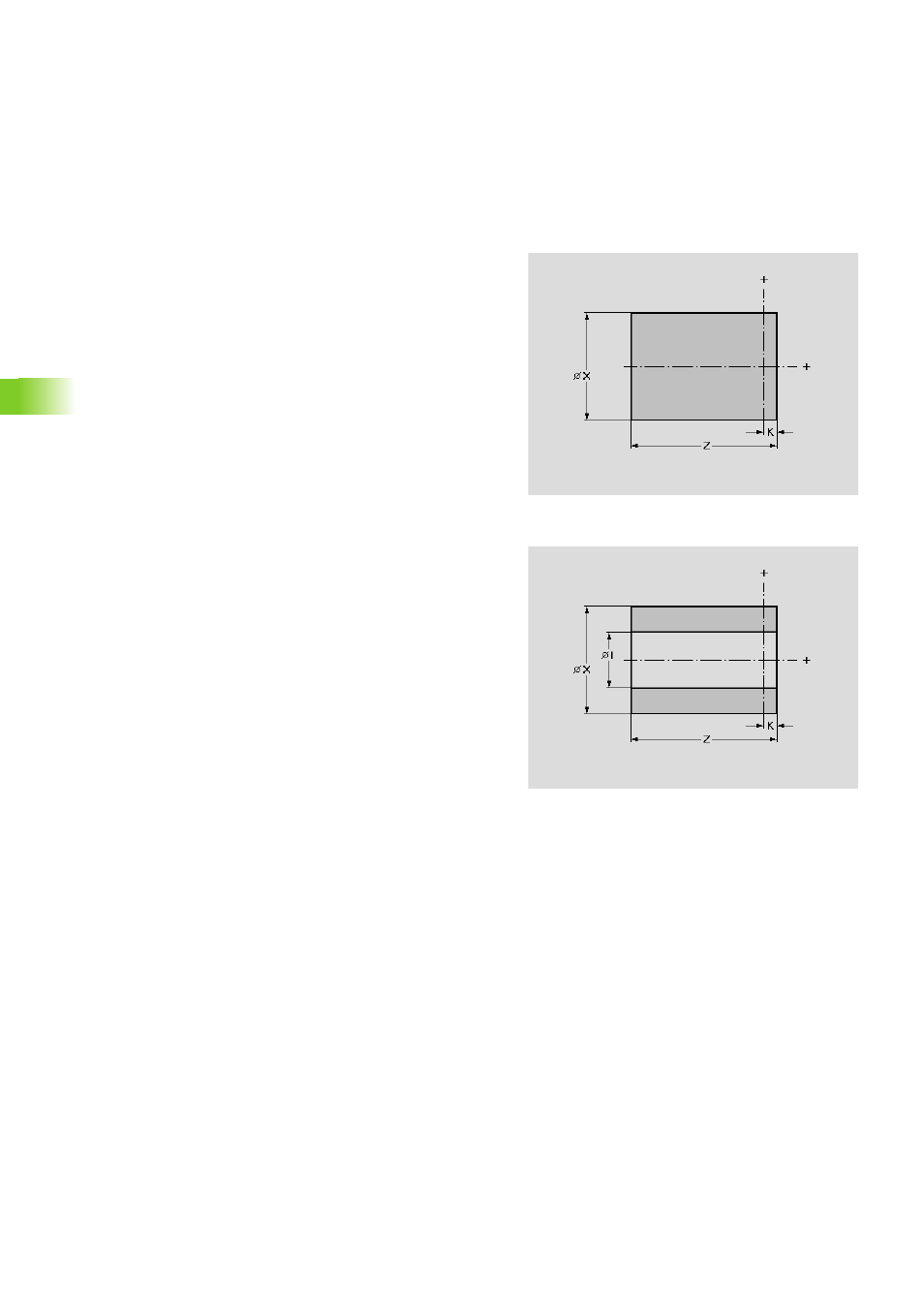

o 6.4 Contornos de la pieza en bruto
Barra
La función define el contorno de un cilindro (mandril o pieza en barra).
Tubo
La función define el contorno de un cilindro hueco.
Parámetros
X „ Diámetro
„ Diámetro del perímetro circunscrito en el caso de una pieza
en bruto con múltiples aristas
Z Longitud de la pieza en bruto, incluida la sobremedida
transversal
K Sobremedida plano
Parámetros
X „ Diámetro
„ Diámetro del perímetro circunscrito en el caso de una pieza
en bruto con múltiples aristas
I Diámetro interior
Z Longitud de la pieza incluida la sobremedida transversal
K Sobremedida plano
