CNC PILOT 4290 de HEIDENHAIN 467
6.1
1
Manipulación de cont
or
nos

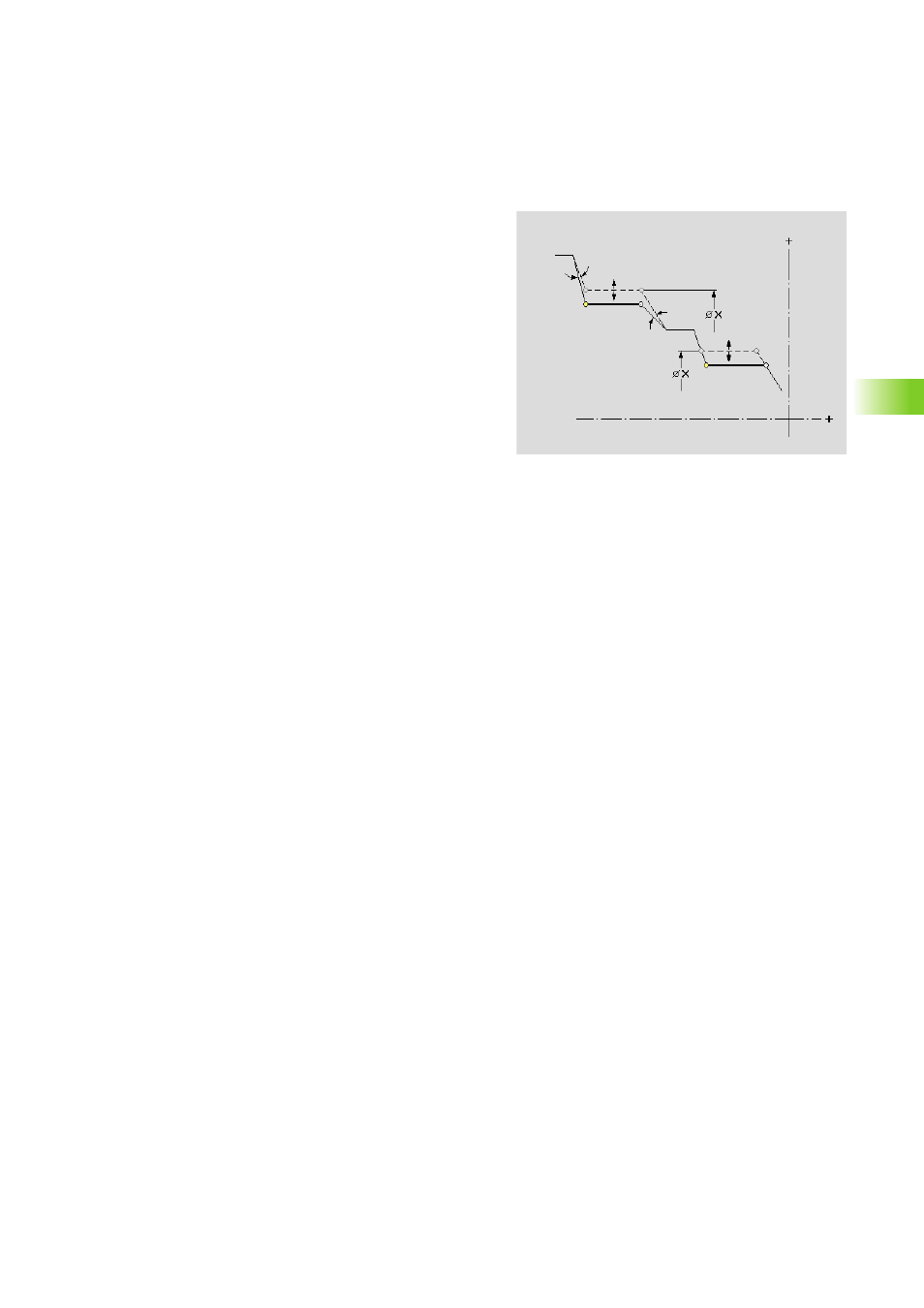

Diámetro de un elemento lineal – compensar
Con esta función se modifica el diámetro de un elemento lineal
horizontal. TURN PLUS calcula de nuevo el elemento manipulado y
ajusta la posición del elemento anterior/posterior.
Modificar el diámetro de un elemento lineal:
U Seleccionar "Manipular > Compensar > Diámetro" en el menú de la
pieza acabada
U Seleccionar el elemento a modificar. TURN PLUS abre la ventana de
diálogo "Modificar diámetro"
U Introducir un diámetro nuevo e indicar los ajustes del elemento
anterior/posterior. TURN PLUS integra la modificación y representa
el contorno manipulado. Puede aceptarse (softkey "Confirmar") o
rechazarse ("tecla ESC") la modificación.
Transformaciones – Nociones básicas
Las funciones de transformación se utilizan para contornos giratorios,
para contornos en la superficie frontal/posterior y en la superficie
envolvente.
„ Contorno giratorio: el contorno se borra en la "posición original" y
"transforma" el contorno de giro completo.
„ Los contornos de la parte frontal/posterior, superficie envolvente:
seleccionar, si el contorno se borra en la "posición original", o se
copia y "transforma".
Parámetros
D nuevo diámetro
Previo:
„ Con modificación del ángulo al elemento predecesor
„ Sin modificación del ángulo al elemento predecesor
Siguiente:
„ Con modificación del ángulo al elemento siguiente
„ Sin modificación del ángulo al elemento siguiente
