CNC PILOT 4290 de HEIDENHAIN
361
5.1 Modo de funcionamient
o
Simulación

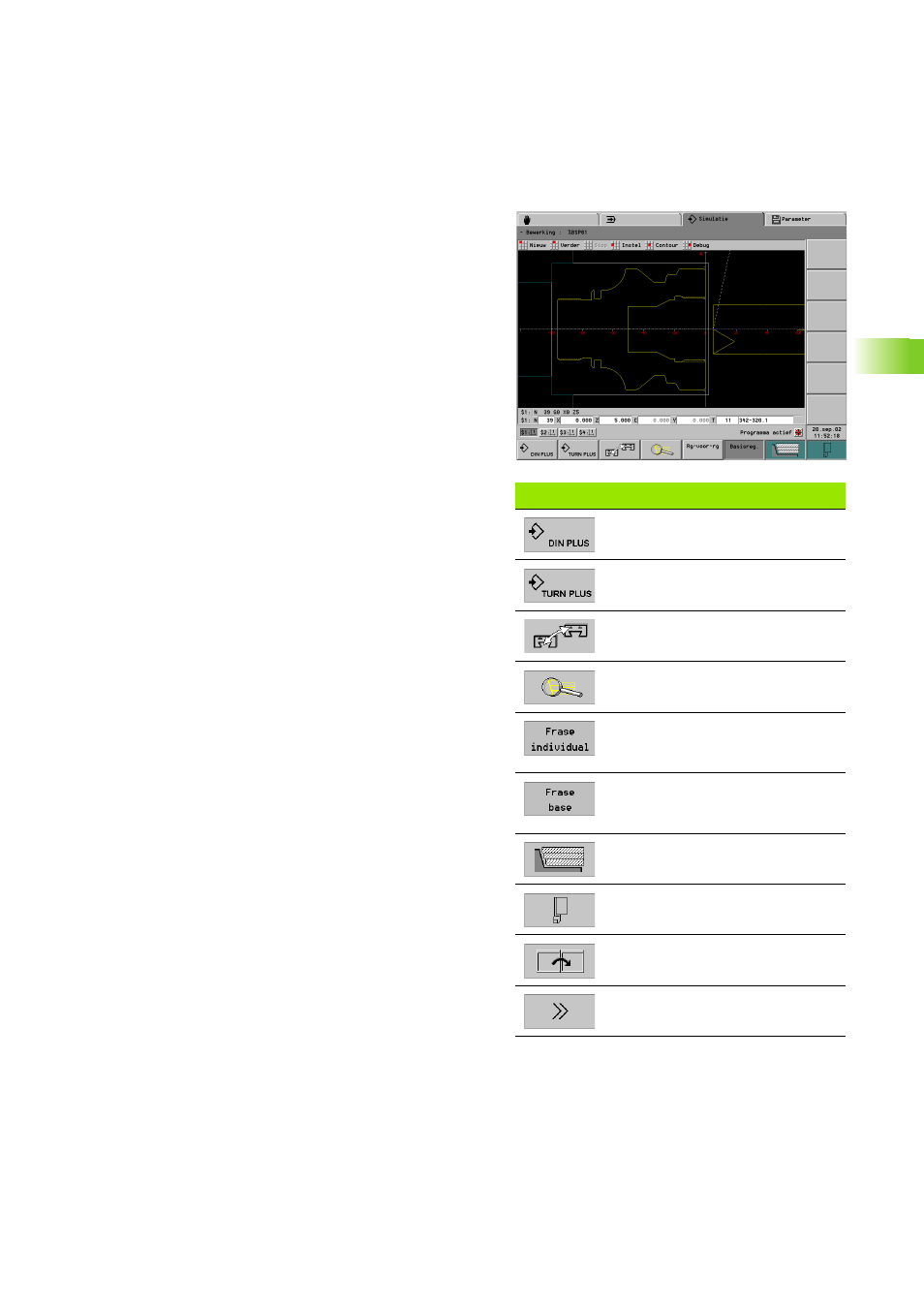

Subdivisión de la pantalla, softkeys
Subdivisión de la pantalla
1
Fila informativa: submodo de funcionamiento de la simulación,
programa NC simulado
2
Ventana de simulación: el mecanizado se representa hasta en tres
ventanas
3
Visualización de frase: frase NC programada – visualización de
variables de forma alternativa
4
Visualización de cotas: número de frase NC, valores de posición,
información sobre la herramienta – valores de corte de forma
alternativa
5
Símbolos de los carros
6
Estado de la simulación, estado del desplazamiento del punto cero
Softkeys
Cambio al modo de funcionamiento
DIN PLUS
Cambio al modo de funcionamiento
TURN PLUS
Cambiar al siguiente carro
Activar lupa
Funcionamiento frase a frase:
Parada después de cada frase fuente
NC
Funcionamiento frase de base:
Parada tras cada elemento del
contorno o bien de cada recorrido
Representación de los recorridos:
línea o pista (de corte)
Reprsentación de la herramienta:
punto de luz o herramienta
Cambio a la siguiente ventana de
simulación
En los diálogos, llamar a la siguiente
"selección"
