410
6.6 Element
o
s de f
o
rm
a

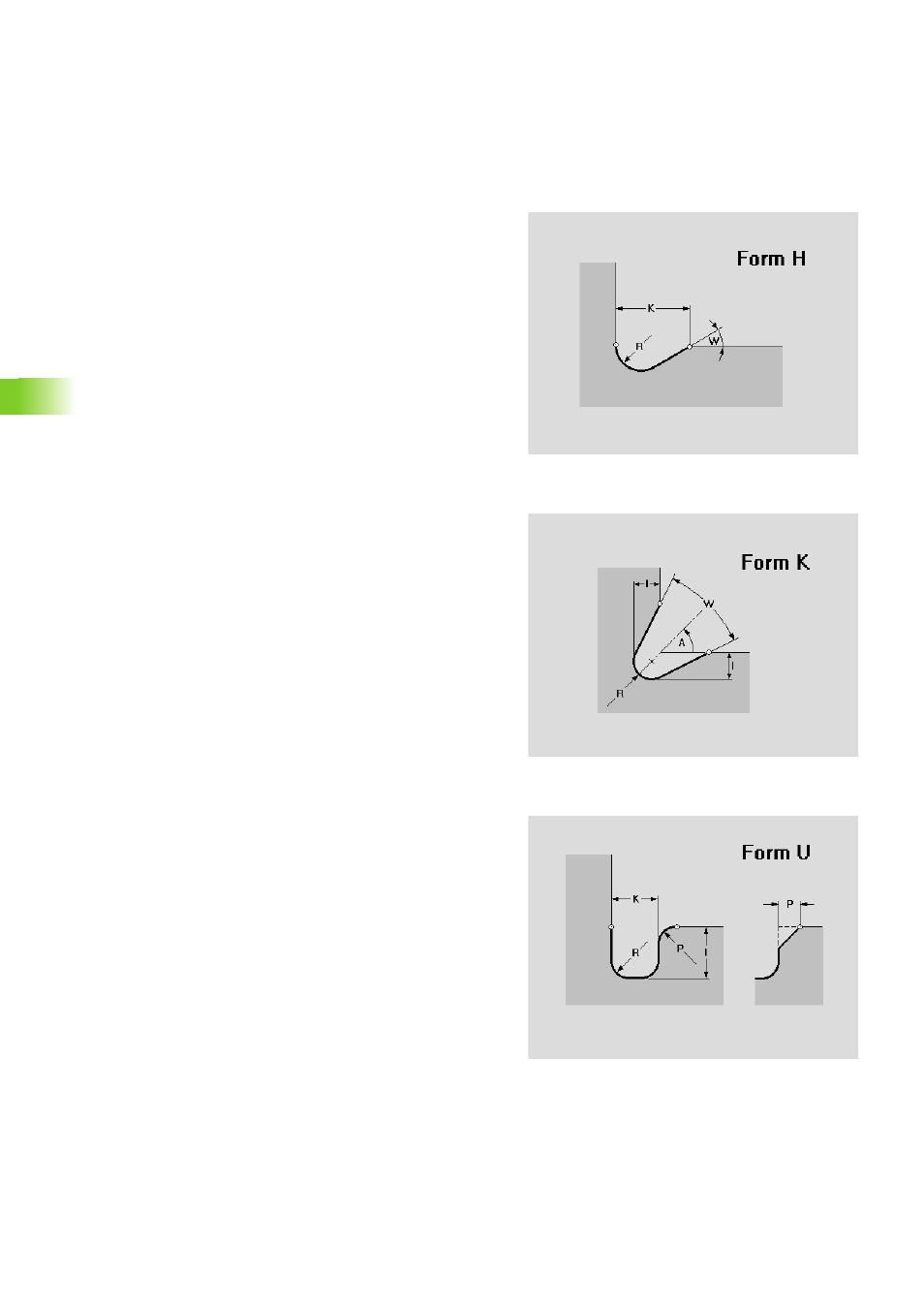

Tallado libre en forma de H
El elemento de forma define un tallado libre en forma de H.
Tallado libre en forma de K
El elemento de forma define un tallado libre en forma de K.
Tallado libre en forma de U
El elemento de forma define un tallado libre en forma de U.
Parámetros
K Longitud de entalladura
I Profundidad de profundización (cota de radio)
R Radio tall. libre
W Ángulo de entrada
Parámetros
I Profundidad de entalladura
R Radio tall. libre
W Ángulo de abertura
A Ángulo de entrada, ángulo respecto al eje longitudinal (por
defecto: 45°)
Parámetros
K Longitud del tallado (anchura del tallado)
I Profundidad de profundización (cota de radio)
R Radio del tallado libre en ambas esquinas de la profundización
(por defecto: 0)
Esquina:
„ No: sin chaflán/ redondeo
„ Chaflanes: chaflán
„ Curva: redondeo
P Anchura del chaflán o radio del redondeo
