212
4.20 Ciclos de t
o
rn
eado r
e
fe
ri
dos al cont
or
no

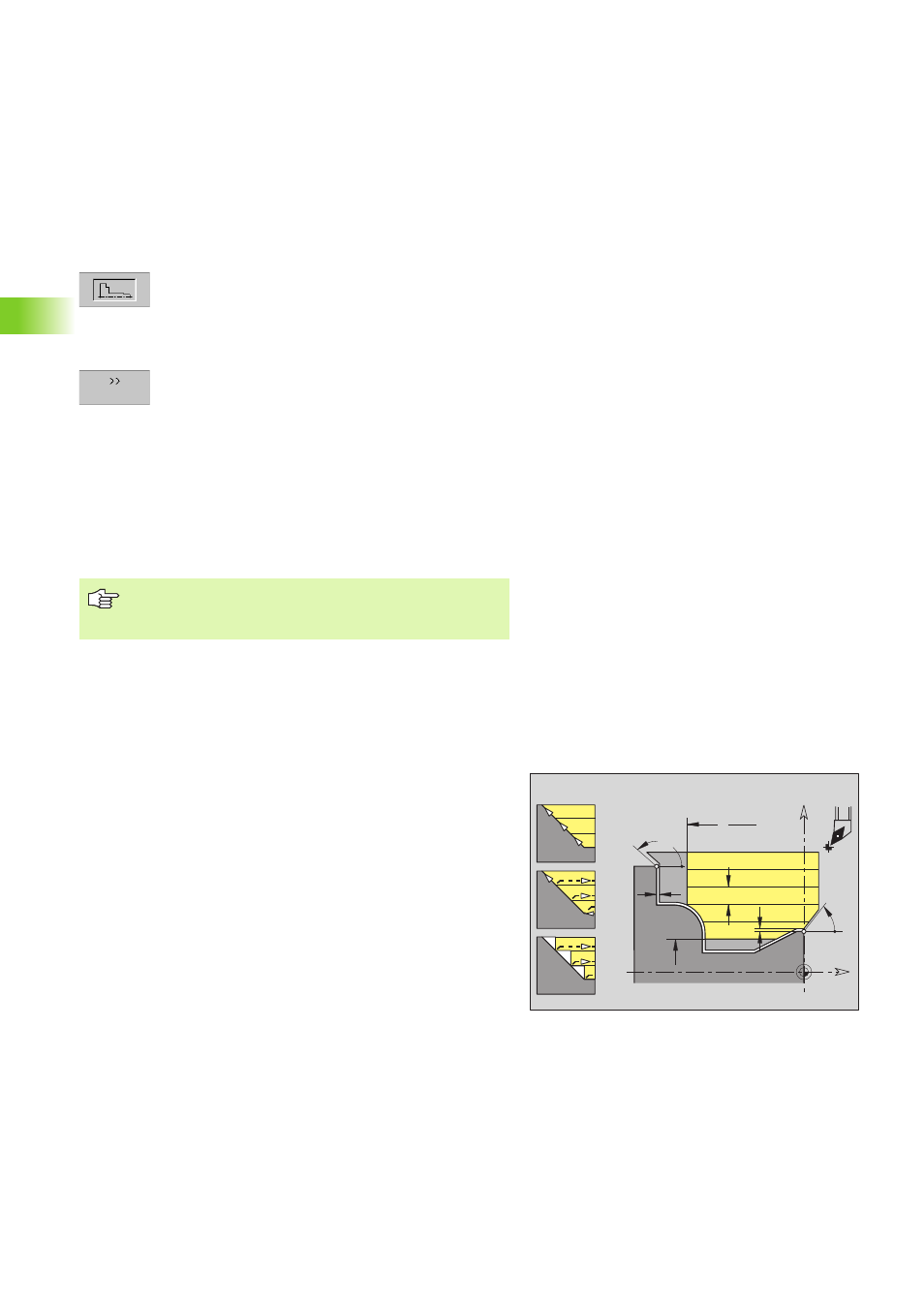

4.20 Ciclos de torneado referidos al contorno
Trabajar con ciclos referidos al contorno
Cálculo de referencias a bloques:
Activar la representación del contorno:
U Pulsar la softkey, o seleccionar el punto de menú
"Gráfico"
U Colocar el cursor en la casilla de introducción de datos
"NS" o "NE"
Conmutar a la ventana gráfica:
U Pulsar la softkey CONTINUAR
Seleccionar el elemento de contorno:
U Seleccionar el elemento de contorno con la tecla
"flecha izquierda/derecha"
U La tecla "flecha arriba/abajo" conmuta entre varios
contornos (también contornos en la superficie frontal,
etc.)
U Aceptar el número de frase del elemento del contorno
con ENTER
Límite de corte
La posición de la herramienta antes de la llamada al ciclo es decisiva
para que se pueda ejecutar una limitación del corte. El CNC PILOT
desbasta el material por el lado de la limitación del corte, sobre el cual
se encuentra la herramienta antes de la llamada al ciclo.
Desbaste longitudinal G810
G810 desbasta la zona de contorno descrita por "NS, NE" desde "NS
hacia NE". En su caso, la superficie a desbastar se subdivide en varias
áreas (ejemplo: en los fondos del contorno).
Cuando se acciona el "cursor arriba/abajo" el CNC PILOT
también tiene en cuenta contornos que no se visualizan en
pantalla.
0
2
H
1
W
A
K
X
Z
P
I
Z
Ø X
Ø
Parámetros
NS Número de bloque inicial (comienzo del segmento de
contorno)
NE Número de bloque final (final del segmento de contorno)
„ NE sin programar: el elemento de contorno NC se mecaniza
en la dirección de definición del contorno.
„ NS=NE programado: el elemento de contorno NS se
mecaniza en dirección opuesta a la de definición del
contorno.
P Alimentación máxima
I Sobremedida en dirección X (cota de diámetro) - (por defecto: 0)
K Sobremedida en dirección Z (por defecto: 0)
