CNC PILOT 4290 de HEIDENHAIN 475
6.12 Asignación de atr
ibut
o
s
Atributo de mecanizado "Taladrar - Plano de
retroceso"
El atributo de mecanizado define el plano de retroceso de un taladro.
El taladro se posiciona antes/después del taladrado sobre el "plano de
retroceso" (taladrado en la superficie envolvente: diámetro).
Asignar el atributo de mecanizado "Plano de retroceso":
U Seleccionar "Atributos > Atributo de mecanizado >
Taladro > Plano de retroceso" en el menú de la pieza
acabada
U Seleccionar taladro. TURN PLUS abre la ventana de
diálogo "Taladrar plano de retroceso".
U Determinar el plano de retroceso
Atributo del mecanizado "Combinaciones del
taladro"
El atributo del mecanizado influye a la hora de seleccionar la
herramienta. TURN PLUS asiste las siguientes combinaciones de
herramientas:
„ Avellanado centrado: taladro de entrada NC (tipo 32*);
Herramienta de derivación: centrador (tipo 31*)
„ Avellanado de taladro: taladro escalonado (tipo 42*)
„ Taladrado con roscado: taladro de roscar (tipo 44*)
„ Taladrado y escariado: taladro delta (tipo 47*)
Asignar el atributo de mecanizado "Combinación de taladros"":
U Seleccionar "Atributos > Atributo de mecanizado > Taladro >
Avellanado centrado (o avellanado de taladro, taladrado con roscado,
taladrado y escariado)" en el menú de la pieza acabada
U Seleccionar taladro
U TURN PLUS asigna el atributo del mecanizado
Parámetros

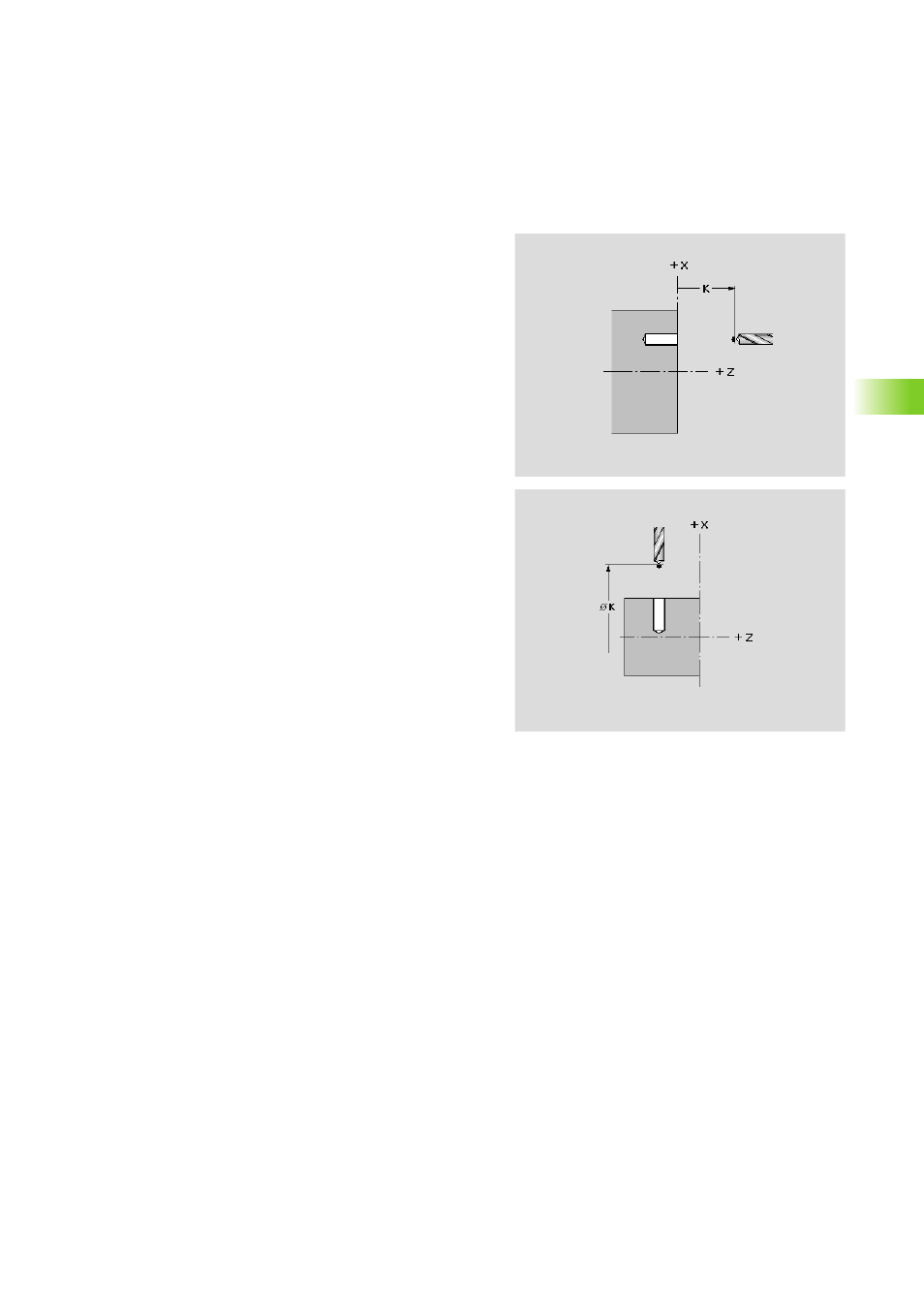

K Plano de retroceso. Posición del taladro antes/después del
taladrado.
