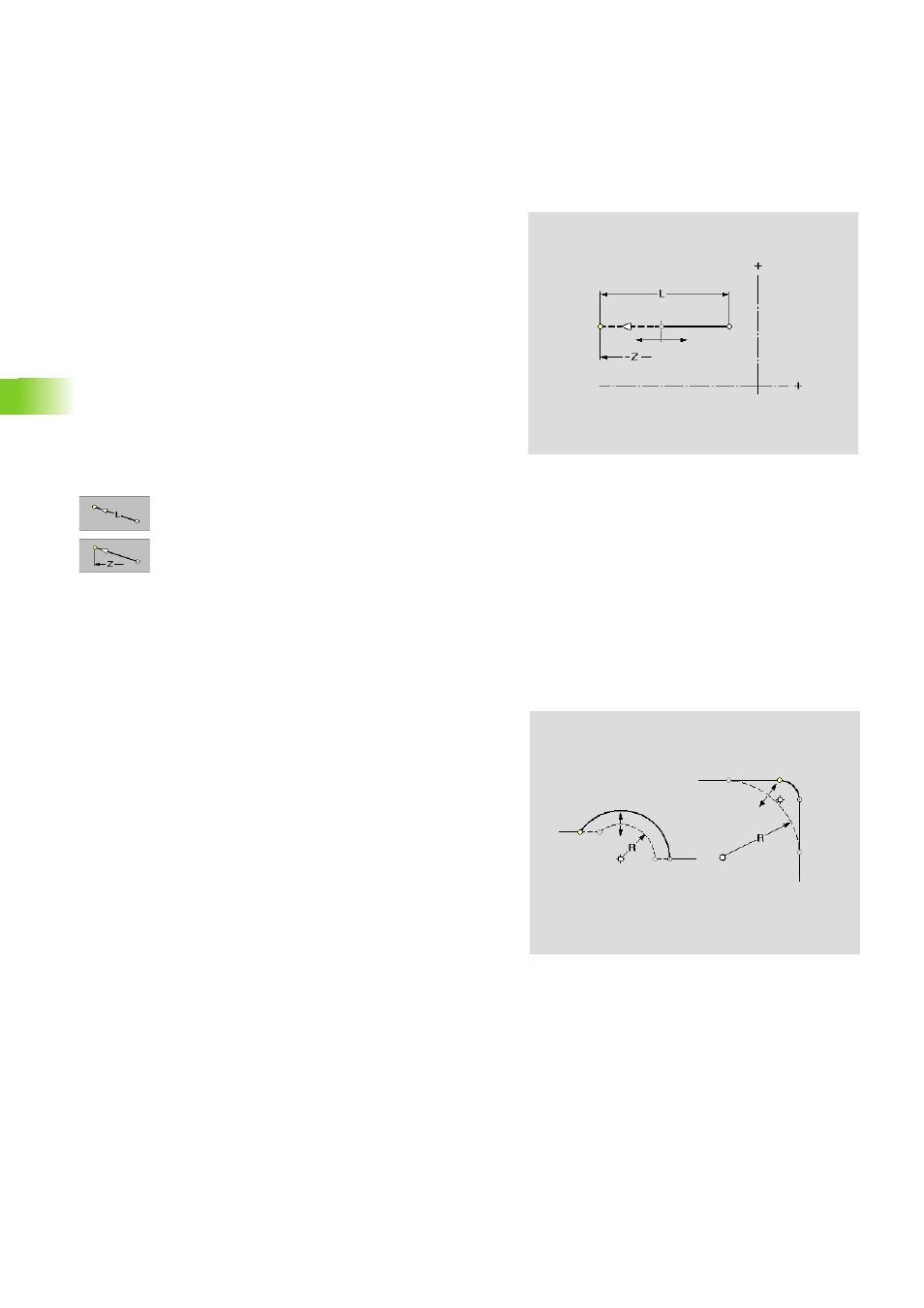

Longitud del contorno – compensar
Con esta función se modifica la longitud del contorno. Seleccionar el
elemento a modificar y un "elemento de compensación".
Modificar la longitud del contorno:
U Seleccionar "Manipular > Compensar > Longitud del
contorno" en el menú de la pieza acabada
U Seleccionar el elemento a modificar. TURN PLUS
propone un "elemento de compensación".
U Seleccionar el elemento de compensación. TURN
PLUS abre la ventana de diálogo "modificar longitud
de trayectoria":
U Introducir nueva longitud, o
U nuevo punto final en Z.
U TURN PLUS integra la modificación y representa el
contorno manipulado. Puede aceptarse (softkey
"Confirmar") o rechazarse ("tecla ESC") la
modificación.
Radio de un arco de círculo – compensar
Con esta función se modifica el radio de un arco de círculo.
Modificar el radio del arco del círculo:
U Seleccionar "Manipular > Compensar > Radio" en el menú de la
pieza acabada
U Seleccionar el elemento a modificar. TURN PLUS abre la ventana de
diálogo "Modificar radio"
U Introducir el nuevo radio. TURN PLUS integra la modificación y
representa el contorno manipulado. Puede aceptarse (softkey
"Confirmar") o rechazarse ("tecla ESC") la modificación.
Parámetros
L Longitud o punto final del elemento lineal modificado
Z Longitud o punto final del elemento lineal modificado
Parámetros
R Radio
