CNC PILOT 4290 de HEIDENHAIN 365
5.1 Modo de funcionamient
o
Simulación

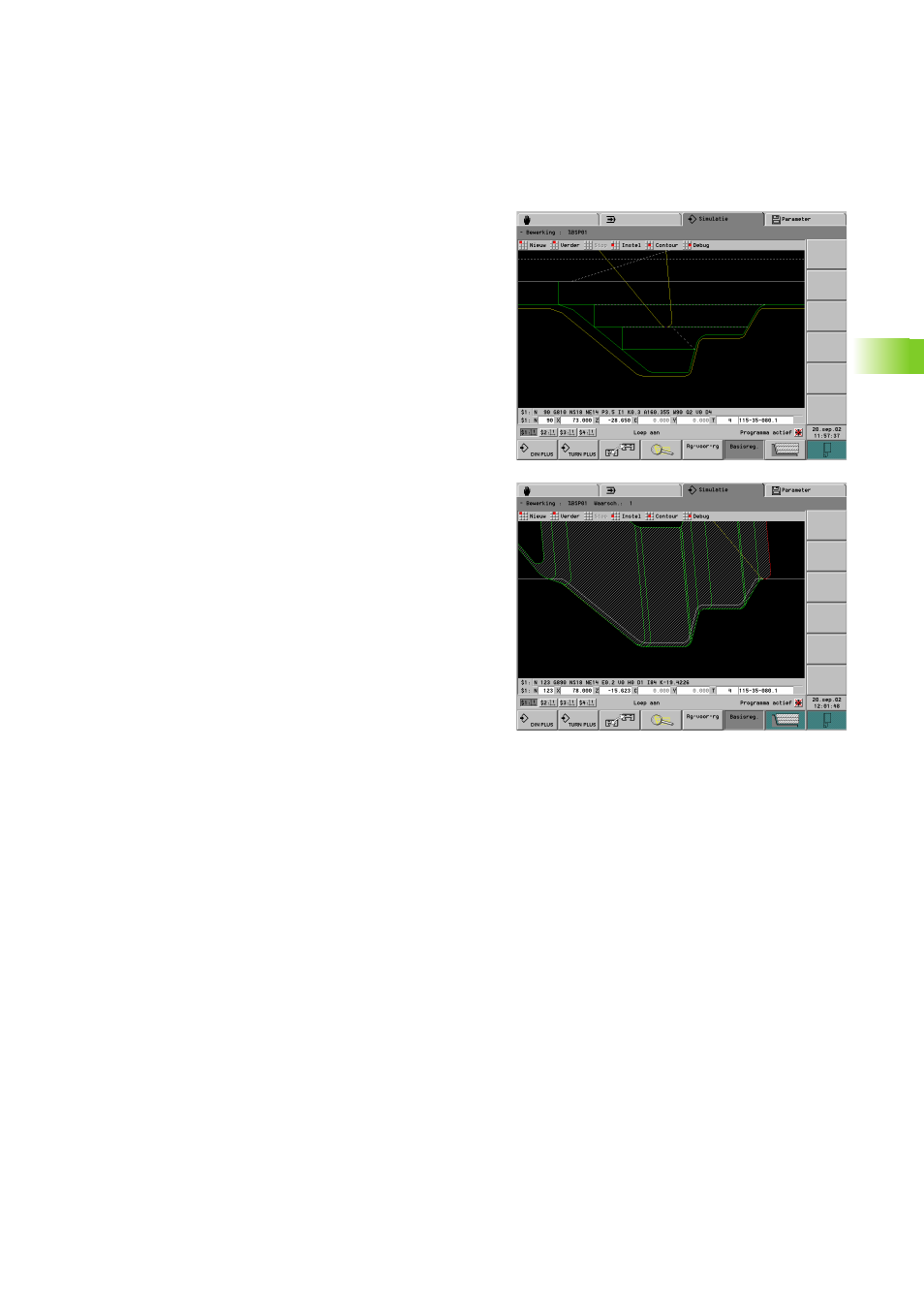

Representación del trayecto
Los Recorridos en marcha rápidase representan con una línea
blanca.
Los avances se representan dependiento del ajuste de las softkeys
como línea o como "pista de corte":
„ Representación de líneas: una línea continua representa el
recorrido del extremo teórico de la cuchilla. La representación por
líneas se aconseja para obtener un vistazo rápido sobre la sección
cortada. Se recomienda menos para un control exacto del contorno,
ya que el recorrido del extremo de corte teórico no se corresponde
con el contorno de la pieza. En el CNC este "error" se compensa
mediante la corrección del radio de corte. El color del recorrido de
avance se puede determinar en relación al número T (parámetro de
control 24).
„ Representación de la pista de corte: el CNC PILOT representa la
"zona cortada" por la herramienta de forma rayada. Esto quiere decir,
que el campo mecanizado se puede ver con una geometría exacta
de la cuchilla (radio, anchura y posición de la cuchilla, etc.). De esta
forma se controla en la simulación, si queda material, si se daña el
contorno o si los solapamientos son demasiado grandes. La
representación del trazado de corte es especialmente adecuada
para los mecanizados de profundización y taladrado y el mecanizado
de biseles, debido a que la forma de la herramienta es decisiva para
el resultado.
