CNC PILOT 4290 de HEIDENHAIN 31
1
.1 El CN
C PIL
O
T En la simulación gráfica se verifican los programas NC en
condiciones reales. El PILOT CNC tiene en cuenta el mecanizado de
hasta cuatro piezas en el área de trabajo. Para ello se representa la
simulación de la pieza en bruto y de la pieza acabada, del medio de
sujeción y de la herramienta. En los trabajos con el eje B inclinado se
representa el plano de mecanizado igualmente inclinado. Asi pueden
verse sin distorsión los taladros a mecanizar o los contornos de
fresado.
La programación y el test de programas NC se realiza directamente en
la máquina, incluso de forma paralela al funcionamiento de
producción.
El CNC PILOT le ofrece siempre la ayuda adecuada
independientemente de si las piezas que se fabrican son sencillas o
complicadas, si se trata de una fabricación en serie o de fabricación de
series grandes en centros de torneado.

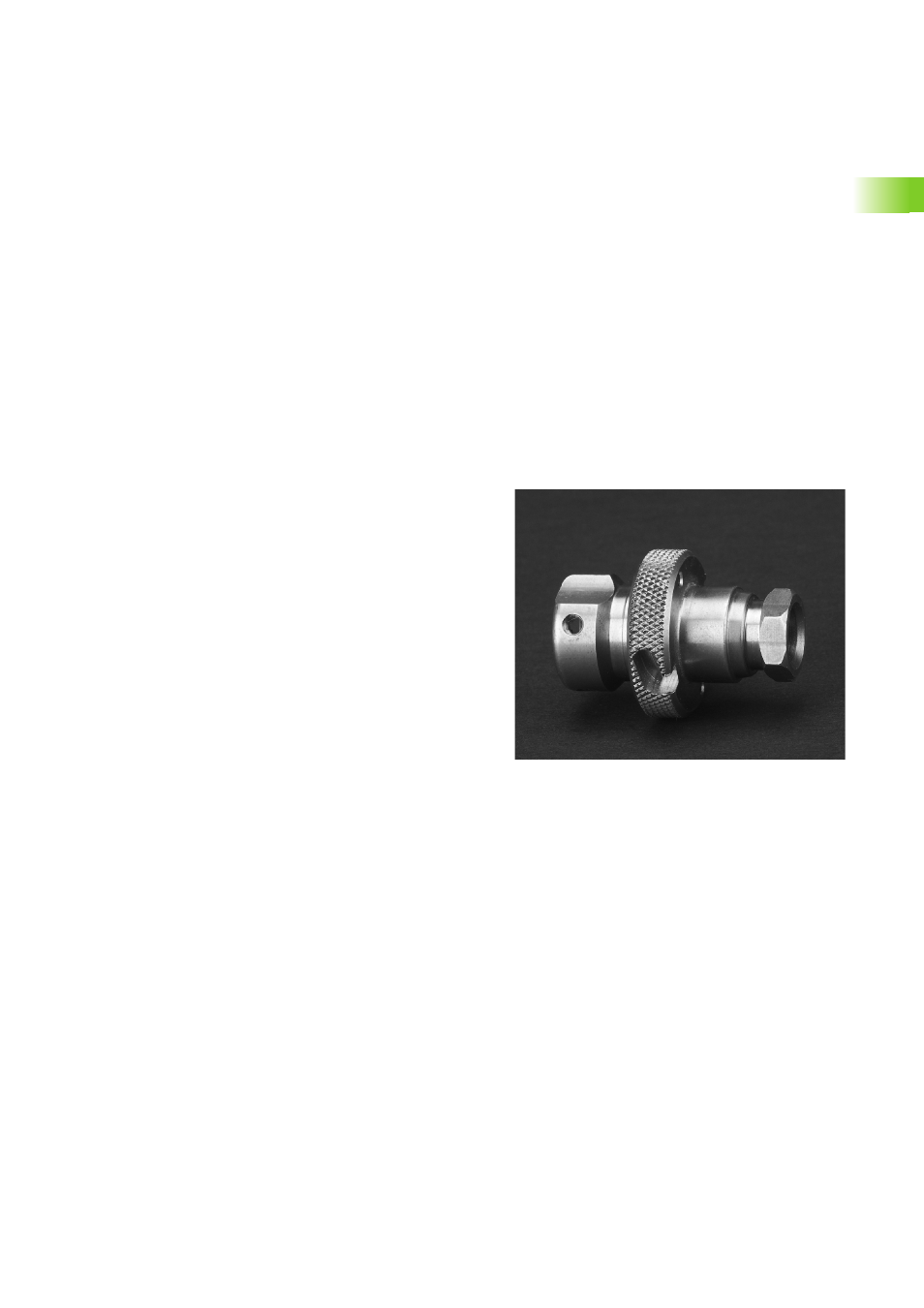

El eje C
Con el eje C se realizan taladrados y fresados en la parte frontal y
posterior, así como en la superficie envolvente.
Cuando se emplea el eje C, un eje interpola con el cabezal lineal o
circularmente en el plano de mecanizado previamente indicado,
mientras que el tercer eje interpola linealmente.
El CNC PILOT le ayuda en la elaboración de programas NC con eje C
en:
„ DIN PLUS
„ Definición del contorno TURN PLUS
„ Formación del plan de trabajo TURN PLUS
