3.7 Supervisión de la car
g
a
Mecanizado de referencia
El mecanizado de referencia (aceptar valor nominal) determina el par
de giro máximo y el trabajo de cada zona de control. Estos valores se
establecen como valores de referencia.
El CNC PILOT realiza un mecanizado de referencia, cuando:
„ no están presentes "Parámetros de supervisión".
„ Seleccionar "si" en la ventana de diálogo "Mecanizado de referencia
(tras la "Selección del programa")
Activación de la visualización:
U Seleccionar "Vis(sualización) > Visualización de la supervisión de la
carga: el CNC PILOT cambia al submenú "Aceptar valor nominal"

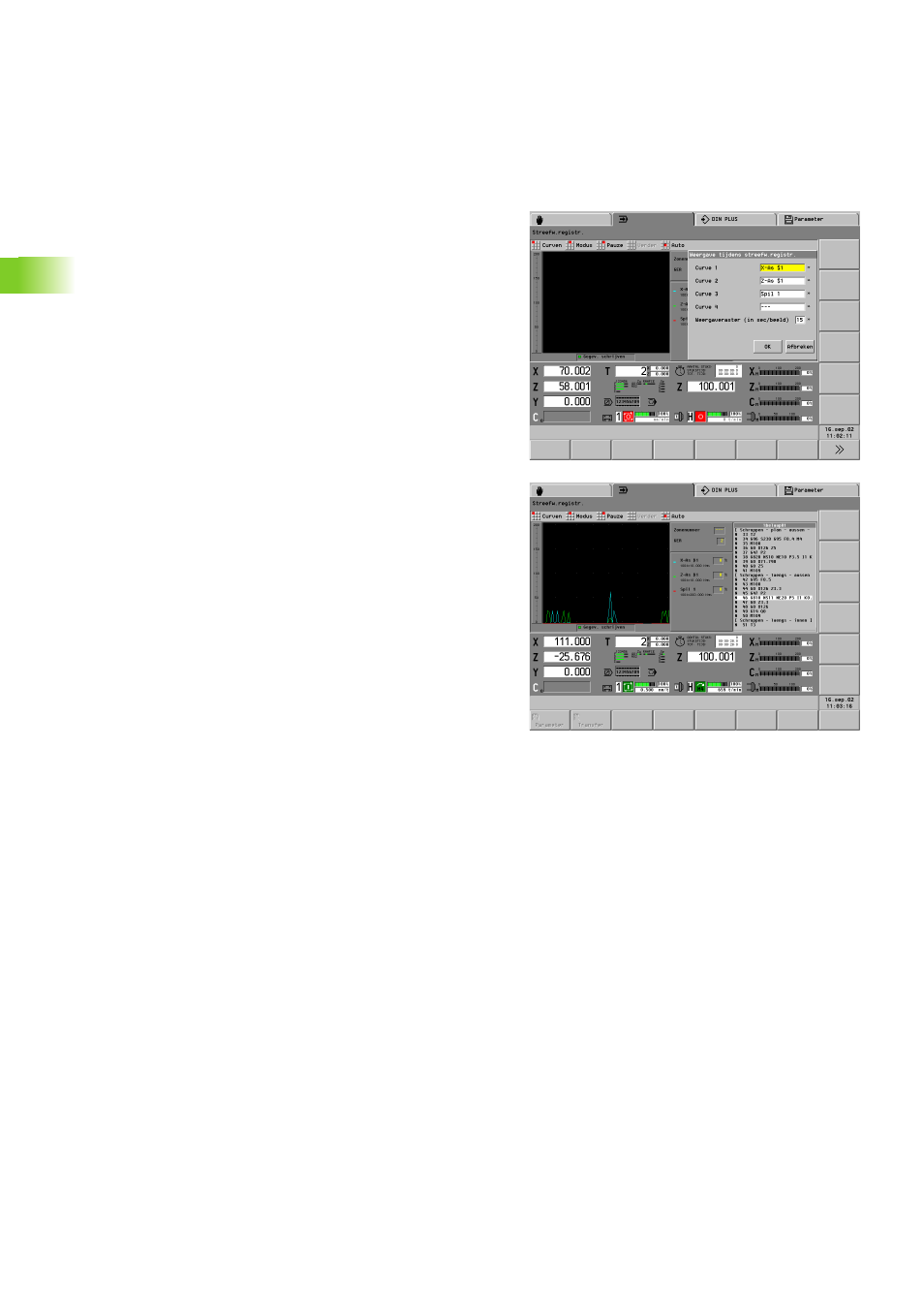

Submenú "Aceptar valor nominal":
„ Punto del menú "curvas":
„ En "Curva 1.4" se asignan los accionamientos a los campos de
introducción.
„ Con "Trama de visualización" se influye en la precisión de la
representación. Una "trama pequeña" aumenta la precisión de la
visualización (valores: 4, 9, 19, 39 segundos por dibujo).
„ Grupo de menú "Modo":
„ Gráfica de líneas: muestra el par de giro a través del eje del
tiempo.
„ Gráfica de barras: muestra el par de giro como una barra y marca
los valores máximos.
„ Memorizar/no memorizar los valores de medición: La
condición previa para poder realizar posteriormente un análisis del
mecanizado de referencia es memorizar los valores de medición.
El ajuste se caracteriza con la indicación "escribir datos".
„ Sobrepasar/no soprepasar valores límite: Ajustar si se
sobrepasan o no los valores límite en un muevo mecanizado de
referencia.
„ Pausa: Para la visualización
„ Continuar: Prosigue con la visualización
„ Auto: volver al menú automático
Informaciones adicionales durante el registro:
„ Número de zona: zona de control actual
„ Signo negativo: el proceso no se controla (ejemplo: omisión de los
recorridos en marcha rápida).
„ HTA: herramienta activa
„ Se listan los accionamientos seleccionados y se visualizan los pares
de giro momentáneos.
„ Visualización de la frase
